機器人被譽為“制造業皇冠頂端的明珠”，其研發、制造、應用是衡量一個國家科技創新和高端制造業水平的重要標志。中國已連續10年成為全球最大的工業機器人市場，未來，工業機器人將更廣泛、更深入地應用到各行各業。而隨著工業自動化競爭的加劇，企業不僅要應用更多的機器人，更要在機器人生產中要求更高的效率、更低的成本和更高的質量。

“現在一款新機型的研發周期是多長？”在2023年的一個行業會議上，研發工程師是這么回答的：“幾年前可能需要24個月左右。但現在借助虛擬仿真軟件，機器人的研發周期可以縮短三分之一，需要試制的零部件減少了，研發成本也得以大幅降低。”

目前，多家企業的研發人員已經愈發認可了虛擬仿真軟件在實際應用中幫助企業降本增效的能力與價值虛擬仿真在新型工業化下的國內外機器人研發中正起著愈發重要的作用，尤其是在新技術的導入方面更是一個“加速器”。

一、虛擬仿真意義愈發凸顯

虛擬仿真軟件是一種基于計算機仿真技術的虛擬仿真實驗教學系統，主要利用計算機及網絡技術，構建出一個可以真實模擬現實世界的虛擬實驗環境，實現對虛擬實驗的虛擬操作，以及對虛擬實驗結果的顯示和交互操作。

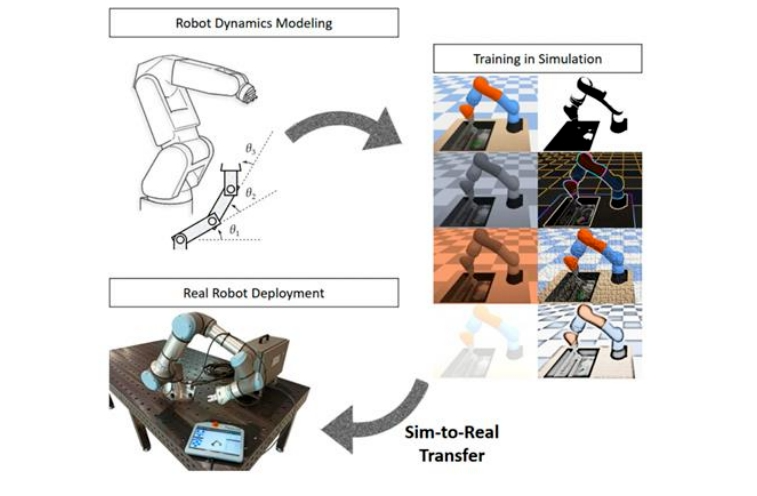

就現實情況而言，由于構建用于實驗和教學的物理機器人套件可能非常昂貴、耗時且占用資源，虛擬仿真經常與實時控制系統結合，可以更加有效地預測和模擬機器人的模型，使用仿真軟件能減少對物理硬件生產的需求以及相關的環境影響，而且仿真軟件可以輕松地放大或縮小模型，使研究人員能夠研究機器人在各種場景和環境中的行為，大幅減少了重復投入。

這不僅提供了研究人員測試和完善機器人設計和算法的新方式，而且虛擬仿真能為機器人實際測試和調試提供了一個安全的環境，沒有損壞設備或造成傷害的風險，研發人員甚至無需物理原型，節省了大量時間和金錢。

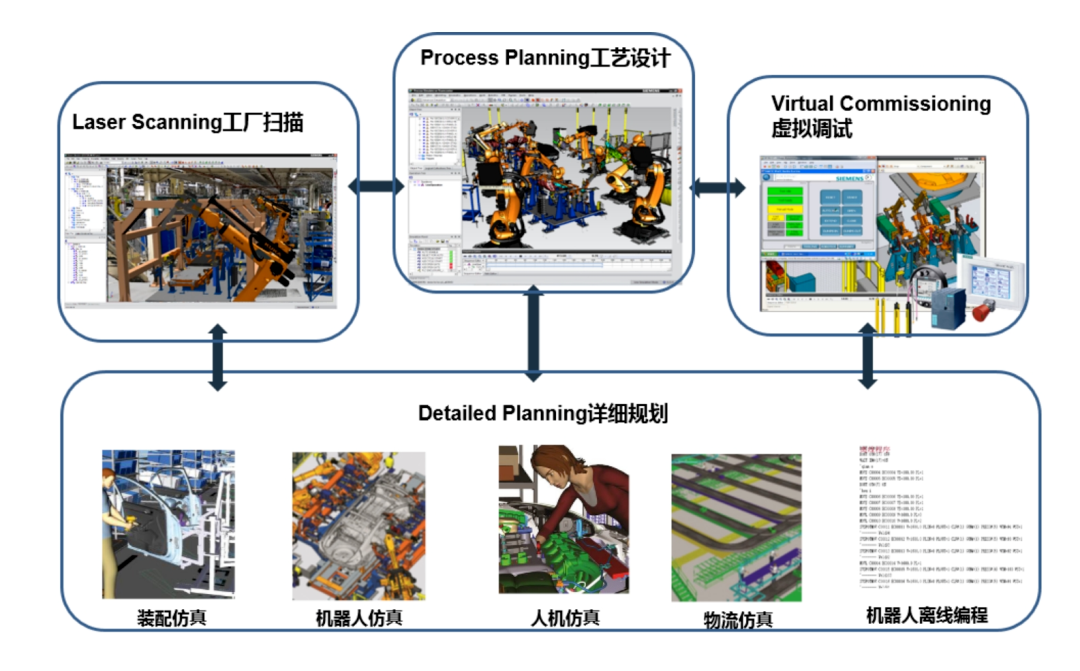

二、機器人仿真與虛擬孿生解決方案

達索系統基于3DEXPERIENCE（3D體驗平臺）的機器人仿真與虛擬孿生解決方案，提供了一個集機器人和自動化設備規劃與驗證為一體的虛擬環境，能夠模擬機器人在真實環境中的工作情況，具有邏輯驅動設備技術和集成的真實機器人仿真技術。

通過3D體驗平臺，機器人工程師可基于三維虛擬環境高效地進行編程、仿真、優化工業機器人的行為和任務。企業可根據專業需要、按需選擇，模擬和管理機器人搬運、點焊、弧焊、噴涂等專業應用。通過對機器人進行仿真和離線編程，可以驗證設備程序和機器人邏輯，并輸出機器人控制器可識別的程序，以提早周期、避免返工，縮短上市時間。

01、多專業、場景、行業的機器人仿真平臺

3DEXPERIENCE平臺提供了一個集成的虛擬環境高效地進行編程、仿真并優化工業機器人的行為和任務，同時所有仿真過程基于統一的三維沉浸式環境完成。平臺內包括超過1500多種工業機器人模型和標準焊槍，具備搬運、點焊、弧焊、機加、噴涂、鉚接、噴丸等多樣性專業作業仿真能力，工程師可以基于特定作業類型非?？焖俚剡M(jìn)行機器人的離線編程和仿真。

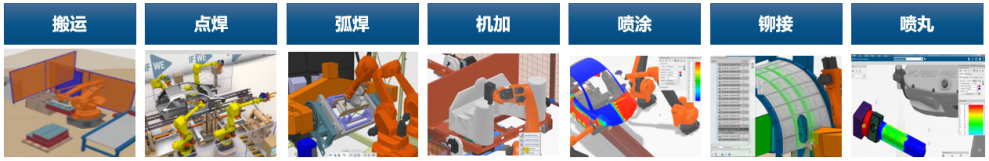

圖 1-3D體驗平臺機器人仿真專業

3DEXPERIENCE支持多樣化的機器人作業場景模擬，包括多機器人間的協同作業過程，以及定義變位機、傳送帶等自動化設備以協調機器人加工單元或機器人整線的作業過程。

3DEXPERIENCE同時也支持多行業的機器人作業場景模擬，可以將應用范圍拓展至帶邏輯控制的多樣性自動化作業設備。包括工廠機器人自動化作業線、物流運輸系統、大型自動化裝備作業系統等。

02、基于模型的高級仿真能力

除了提供豐富的機器人庫以支持全球主流機器人品牌外，3D體驗平臺還提供了完善的機器人自定義功能，幫助工程師快速將機器人適用于各種仿真場景。

工程師可直接在機器人模型上自定義復雜零部件，包括附件、刀具、外部軸等；同時平臺提供了機器人運動機構定義和高級運動控制器功能，在設置參數的過程中，基于沉浸式環境，工程師可快速示教機器人作業動作和邏輯，以確定機器人是否滿足作業規格要求。

在定義運動機構的過程中，平臺支持集成剛性和柔性兩種運動方式，對于柔性運動，則可用于機器人管線包的設置和運動模擬。

工程師通過定義機器人任務，并設置任務間的關聯關系來編制復雜機器人作業過程；在編制過程中，基于系統提供的機器人智能示教功能，工程師可動態設置機器人參數、定義機器人運動軌跡，并可定義機器人高級作業邏輯和I/O信號，基于沉浸式虛擬環境體驗機器人真實動態作業過程。

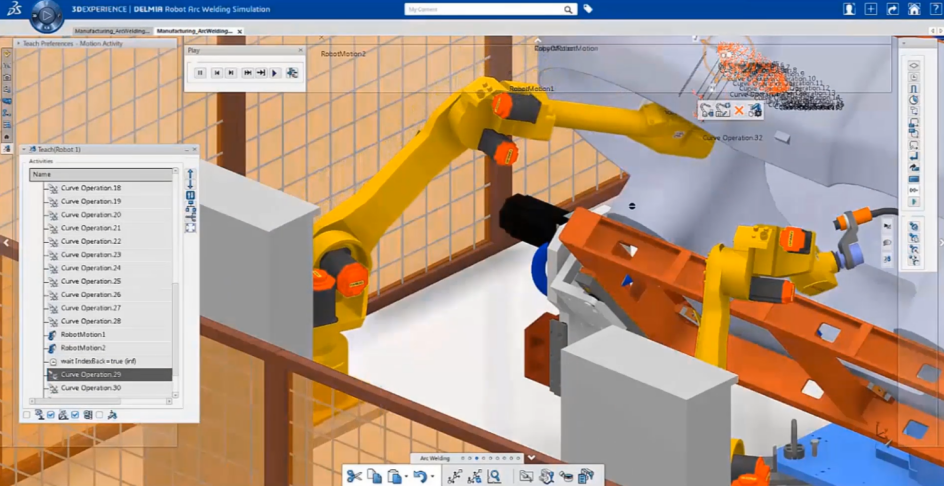

圖2-機器人示教

同時3D體驗平臺具備完善的機器人離線編程能力，工程師在機器人作業模擬的過程中可快速進行離線編程，將經過優化和驗證的機器人程序傳遞到車間。平臺支持使用高級控制邏輯和I/O程序，支持使用本機的機器人語言工具進行程序編輯，并可結合使用生產運動參數進行程序的轉換。3D體驗平臺支持Fanuc、Kuka、ABB等20余個品牌機器人后置程序的轉換，同時支持基于VB.Net定制轉換器，大大提高了機器人程序員的編程效率。同時由于將編程工作由生產端提前至虛擬驗證端，使得機器人程序準確性和可用性有了質的飛躍，生產周期也大大縮短。

03、多專業機器人仿真與離線編程

工業機器人作業除了搬運、處理、施工外，以自動化焊接、噴涂、鉚接等為主。3DEXPERIENCE平臺支持工程師定義機器人專業化作業參數和場景（如定義焊槍類型、設置焊接參數、定義焊縫等），基于針對作業目標的專業化作業要素驅動機器人仿真驗證，同時輸出離線程序，導入到現場機器人單元使用。

以弧焊為例，3D體驗平臺支持基于焊接產品的幾何設計自動生成弧焊焊接路徑，同時焊接路徑易于編輯。在定義無干涉焊接路徑時，可以綜合考慮多個變量，包括關節配置、機器人設備和工作單元布局。工程師除了定義常規的機器人運動軌跡外，可以設置弧焊參數（包括起弧、收弧、擺焊、尋位等參數的設定），而后基于設置好的弧焊參數配置，創建機器人任務，并通過智能示教進行進一步焊接仿真工作，仿真驗證完成后進行離線程序輸出并發送至現場機器人工位。

其他作業類型，3D體驗平臺均支持完善的機器人仿真與離線編程功能。如點焊（或鉆、鉚接），系統支持鉆、鉚槍以及伺服槍的選擇和作業，支持定點操作的夾具點定義，基于焊點快速生成機器人軌跡等。

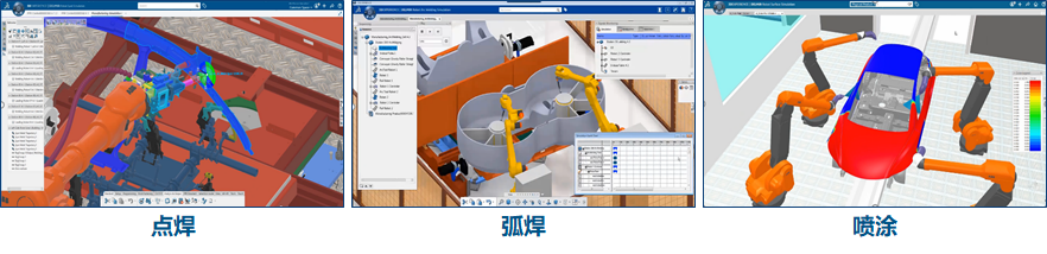

圖3-典型專業機器人仿真與離線編程

04、從虛擬到現實——虛擬聯調

在機器人仿真的基礎上，3D體驗平臺支持機器人虛擬聯調，提供與PLC和SCADA系統相連接的數字化實時虛擬產線仿真場景，幫助工程師虛擬地執行測試、驗證、優化和確認機器人生產活動，支持在生產前進行完整的模擬和驗證。通過虛擬聯調，工程師可將機器人真實作業場景和虛擬仿真場景連接，用于機器人控制場景和方案的設計，并優化產線布局和優化驗證機器人離線程序、節拍和作業路徑。

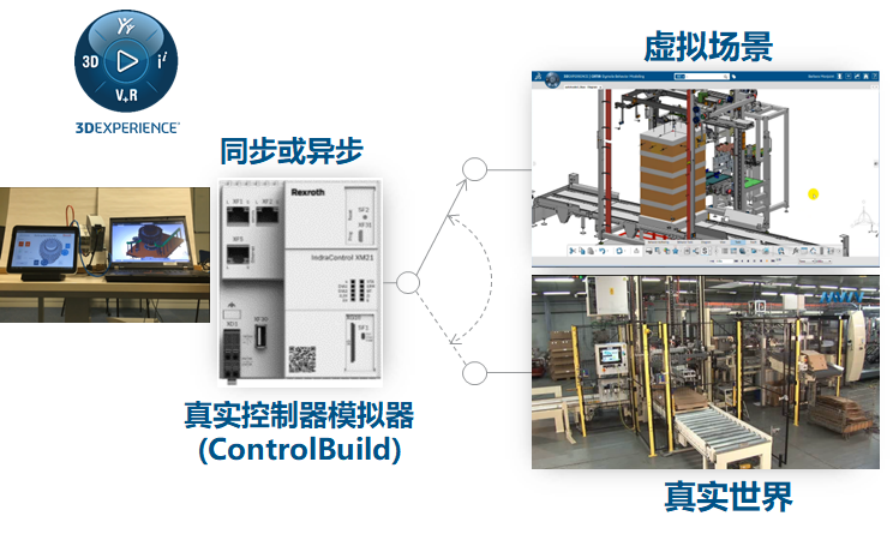

圖4-3D體驗平臺虛擬調試

3D體驗平臺支持工程師測試和調試所有程序（機器人，夾具，AGV…），驗證I/O和HMI運行狀態，并通過在虛擬模型中創建臨界狀態來測試安全性。通過虛擬聯調，可驗證PLC程序、機器人程序、電氣/氣動邏輯、生產速率等自動化生產要素。

基于3D體驗平臺，工程師可進行多PLC的調試作業，包括創建虛擬PLC，連接多品牌實際PLC，軟件在環，硬件在環，且系統支持多種程序編程語言、多種PLC通訊協議。同時，3D體驗平臺支持復雜產線多控制信號聯調，包括多級別虛擬調試（設備/工位/產線），以及虛實雙向交互控制。

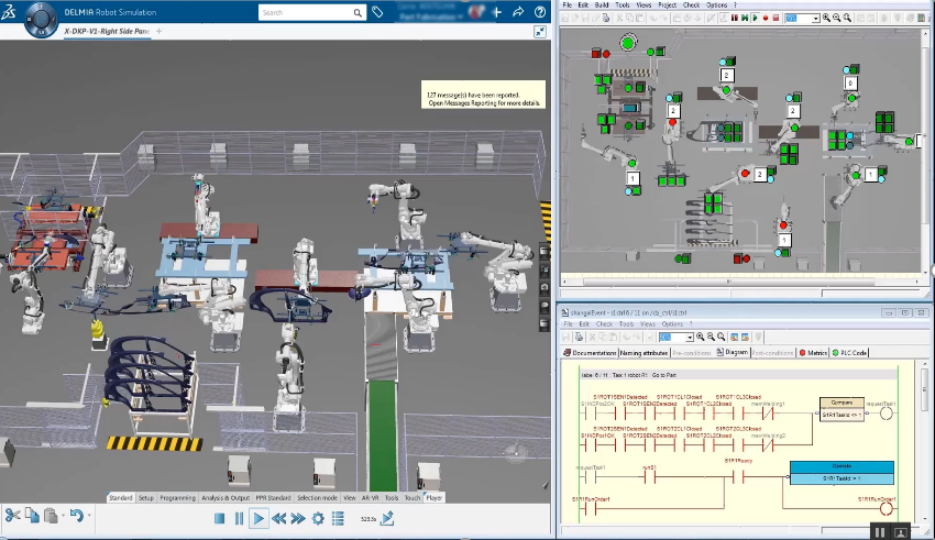

圖5-復雜產線多控制信號聯調

根據實例驗證，通過3DEXPERIENCE平臺虛擬聯調，企業可顯著減少現場調試時間，減少產線搭建時的錯誤和返工，并提升產線質量和可靠的PLC代碼，同時驗證多個方案并取得最優解。

近年來，采用有限元軟件計算評估發動機缸體強度，已經成為各大發動機設計單位在設計階段的主要手段。通過有限元分析明確缸體的危險位置，有針對性的改進設計，避免重復性試驗驗證，可以大幅度縮短設計周期，節約時間成本、人力成本、資源成本等。下期精彩內容《Abaqus發動機缸體疲勞試驗?zāi)M分析，大幅縮短產品研發設計周期》敬請關注。
