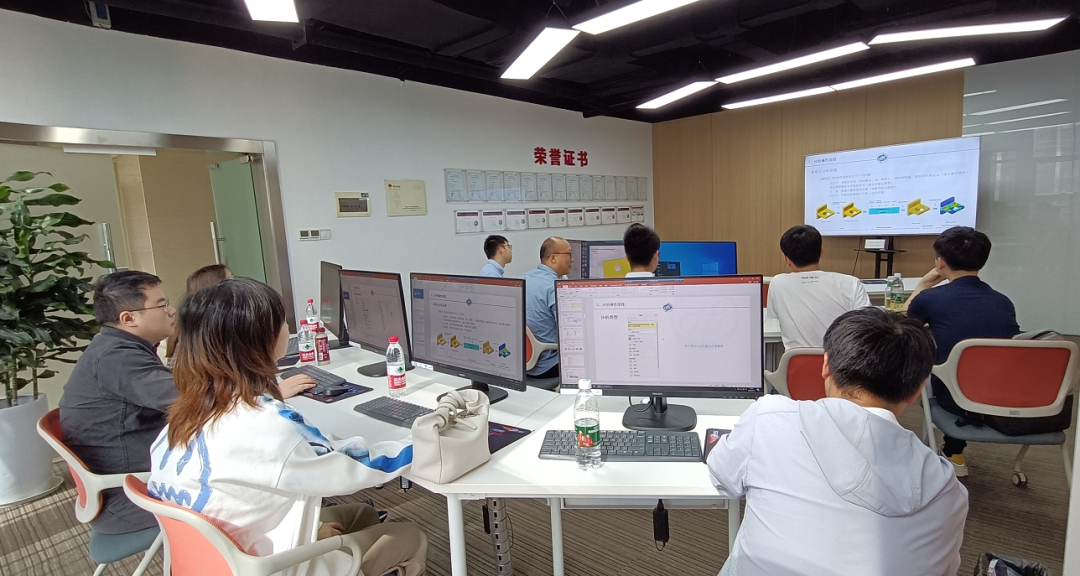

2024年4月19日，在成都恒睿|達索SOLIDWORKS西南培訓中心順利召開SOLIDWORKS靜力學仿真培訓課程，由成都恒睿資深技術工程師段田擔任講師，為參訓的西南企業技術工程師授課，賦能參訓工程師以仿真技能縮短產品研發設計周期的仿真應用能力。
靜力學分析是結構有限元分析的基礎和主要內容，基礎的靜力學仿真，我們的目標一般會放在研究零部件的剛度和強度方面，以驗證我們設計的零部件是否滿足設計要求。
一、SOLIDWORKS有限元分析簡介

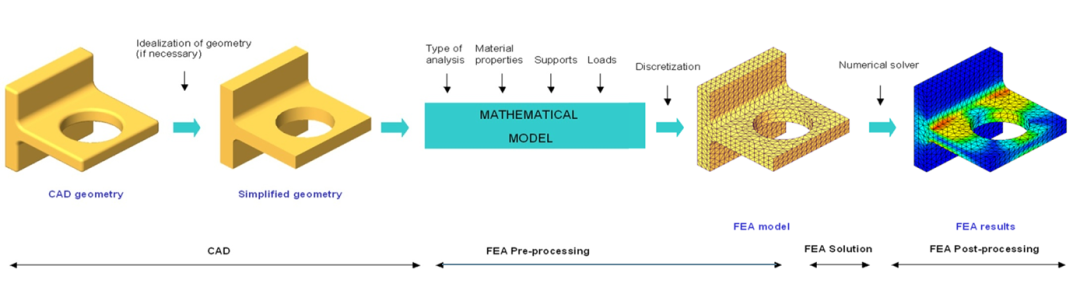

有限元分析(FEA，Finite Element Analysis)利用數學近似的方法對真實物理系統(幾何和載荷工況)進行模擬。利用簡單而又相互作用的元素(即單元)，就可以用有限數量的未知量去逼近無限未知量的真實系統。
有限元分析是用較簡單的問題代替復雜問題后再求解。它將求解域看成是由許多稱為有限元的小的互連子域組成，對每一單元假定一個合適的(較簡單的)近似解，然后推導求解這個域總的滿足條件(如結構的平衡條件)，從而得到問題的解。
因為實際問題被較簡單的問題所代替，所以這個解不是準確解，而是近似解。由于大多數實際問題難以得到準確解，而有限元不僅計算精度高，而且能適應各種復雜形狀，因而成為行之有效的工程分析手段。
二、SOLIDWORKS有限元分析的價值
我們在做產品設計的過程中，經常有些關鍵零件需要評估其受力情況，而一般的方法要么通過簡單的筆算，要么通過經驗的判斷，再加上一些過度的安全系數，這些方法相對比較粗糙一些，往往得不到準確的數據結果，這時候就需要借用有限元仿真來獲得較為準確的數據結果。
而當工程師完成產品設計后，一般也都會想驗證一下設計是否滿足要求，此時SOLIDWORKS Simulation有限元分析就是很好的工具， SOLIDWORKS創新的將復雜的分析過程和術語進行“包裝”，使其操作比較簡單，同時功能比較強大，是面向設計師的有限元分析工具，真正實現邊設計邊驗證的效果。
SOLIDWORKS Simulation讓您的設計經受真實條件的考驗，從而提升產品質量，同時降低原型和物理測試成本，預測和避免塑料零件及注塑模具設計中的制造缺陷，從而消除代價高昂的返工、改進零件質量并提高產品上市速度。
三、SOLIDWORKS有限元分析流程
關鍵步驟如下：
（1）創建算例：對模型的每次分析都是一個算例，一個模型可以包含多個算例。
（2）應用材料：指定模型的材料屬性，如鋁合金、鋼材等，同時對屈服強度等進行設定或者默認值。
（3）添加約束：模擬真實情況下模型的裝夾安裝方式，對模型添加夾具進行約束。
（4）施加載荷：對現實工況環境下作用在模型上的載荷進行集中體現。
（5）劃分網格：對模型進行離散化，便于得到精確的解值。
（6）運行分析：求解模型中的位移、應力、應變等。
（7）分析結果：進行分析結果的解釋和應用。
四、SOLIDWORKS有限元分析延伸應用場景

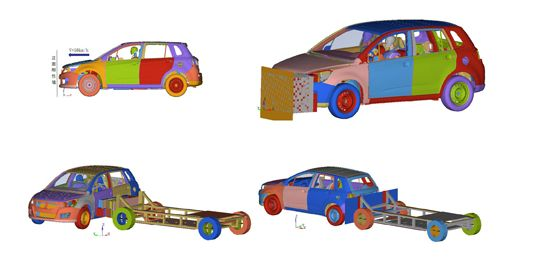

裝配體仿真 | 在屏幕上研究裝配體零部件之間的交互，不會產生任何物理樣機成本。仿真靜態或動態載荷，以評估設計在應力、應變和位移下的性能。 |
機械仿真 | 應用各種物理模型，對設計的真實操作條件進行仿真。檢查碰撞的零件。輸出仿真結果的數字和圖形數據以及測試的動畫。 |
仿真焊接結構 | 確保焊接結構在極端操作條件下能正常工作。施加壓力、力和軸承載荷。然后使用可視化工具（如剖面圖解、ISO 剪裁和動畫）查看響應情況。 |
產品故障預測 | 節約制造樣機的時間和成本，并能生成更加安全、耐用的產品。預測由于屈服、過熱、扭曲和疲勞造成的結構故障閾值。 |
比較和優化備選方案 | 通過比較強度、壽命、成本和重量確定最佳設計方案。在 SolidWorks 環境中執行所有比較和設計修改工作。 |
仿真受力振動 | 通過選擇集成的設計算例（包括瞬態算例、諧波響應算例和隨機響應算例），預測和控制產品中的振動或動態響應。 |
預測扭曲或解體 | 以虛擬方式對您的設計施加力、壓力、重力和離心力，確定設計在扭曲之前所能承受的最大負荷。研究各種材料的效果，并考慮各向同性及正交各向異性因素的影響。 |
仿真加熱或冷卻 | 使用熱分析功能可以方便地研究您的設計的受熱效果。仿真高溫應用中的熱力邊界條件、液體流動、熱力結構相互作用和輻射效應。 |
仿真跌落或沖擊測試 | 通過減少物理測試次數，節省時間和成本。定義跌落高度、跌落表面和跌落方向。執行零件或裝配體之間的真實碰撞仿真。 |
仿真反復加載 | 仿真、估算和改進必須承受嚴酷的日常操作條件的零件或裝配體。評估系統性能隨速度或頻率不斷變化而產生的差異，并估計整個產品的設計壽命。 |
非線性動力學 | 通過廣泛的高級功能，徹底測試和驗證設計；這些高級功能包括：非線性位移分析、非線性扭曲分析、非線性材料分析，以及零件和裝配體的動態響應分析。 |
仿真塑料零件 | 無需特殊培訓或插件即可捕獲塑料零件的所有行為。在所有可能的測試和環境下仿真塑料零部件，并針對體積和成本對零件進行優化。 |
走進成都恒睿
●15年專注于三維數字化產品研發管理領域，為制造業提供專業化、標準化和高水平信息化管理系統解決方案，管理咨詢以及相關培訓認證和項目合作等服務
●致力于為客戶提供基于SOLIDWORKS、SIMULIA的產品研發一體化解決方案，幫助企業提升設計效率，縮短產品研發周期和降低成本
●積累了CAD/CAE/PDM等相關領域豐富的行業經驗，企業用戶成功案例遍布各個領域
●形成以"產品開發+技術服務+成功實施"模式為制造業企業提供數字化設計、制造及管理解決方案
●服務地區：四川、重慶、云南、貴州
