仿真技術的應用幾乎貫穿著汽車研發設計的整個流程，在現代汽車產品設計中扮演的角色也越來越重要。特別是在試驗樣車和工裝樣車之前，通過仿真來驗證整車性能，并通過優化改進，可以幫助企業打造更加具有安全性、經濟性、實用性、美觀性的產品。有效提升研發設計效率，縮短研發周期，降低研發成本，提升產品性能。
仿真主要分布于概念設計階段、詳細設計階段、樣車階段、投產階段、改進階段。仿真作為計算機輔助工程，也只能是這幾個階段中的一部分，有仿真則必有設計，有設計則總是需要仿真來輔助，設計出來的產品需要制造，制造出來后又需要試驗來驗證，因此設計-仿真-試驗，構成一個產品設計的回路。
一、常用的汽車仿真分析都有哪些？
常見的汽車仿真分析包括剛強度分析、NVH分析、疲勞耐久分析、碰撞安全分析、空氣動力學分析。除了這五大仿真領域，其他常見的仿真領域比如多場耦合仿真、電池仿真、一維仿真、拓?fù)鋬?yōu)化仿真、多體動力仿真等。今天我們一起來看看五大仿真在汽車領域的應用吧。

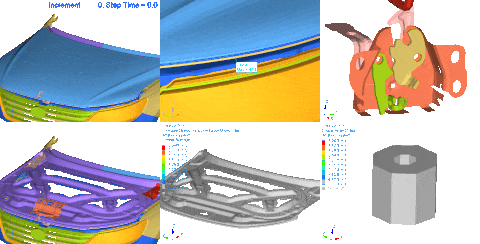

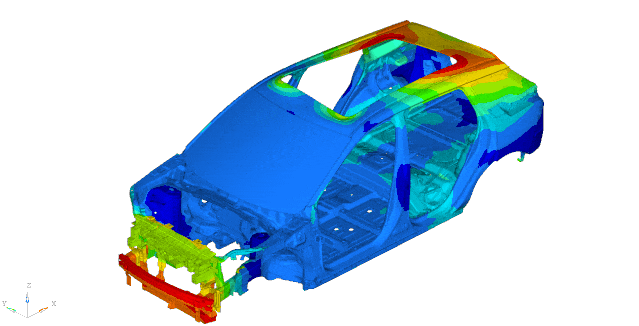

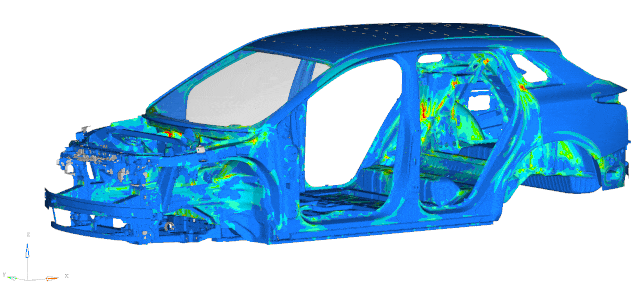

1、剛強度分析
汽車結構強度分析是保證汽車安全性、可靠性的重要指標，因此汽車結構強度分析也是CAE技術在汽車工程中應用最廣泛的方面。
汽車結構強度分析一般都是應用有限元法對汽車的結構進行數值計算。由于汽車是一個非常復雜的結構，大多數的分析計算都是針對汽車的某些重要部件或總成（例如車架、懸架、傳動系等），進行分析的內容主要包括靜力分析、特征值分析以及瞬態動力分析。
2、NVH分析
隨著收入水平的提高，消費者越來越看重汽車產品的舒適性即NVH（噪音、振動、平穩）性能，因此汽車開發中也必不可少要進行NVH分析。
NVH分析主要包括動力系統NVH、車身NVH、底盤NVH三大部分，而汽車NVH分析則涉及到汽車在各級頻率的模態分析，不同路面工況激勵下的汽車振型，還有風噪、發動機噪聲、輪胎噪聲等聲學研究。
3、疲勞耐久性能
疲勞耐久性能是指汽車在正常的使用條件下，各主要結構部件在功能失效前所經歷的時間，評價指標為失效時的行駛里程數。
目前采用的CAE方法是利用道路試驗所采集的載荷，計算車身及關鍵部件連接處載荷的時間歷程，用有限元方法計算單位載荷作用下的應力應變，結合材料的疲勞破壞試驗曲線，計算車身及其他關鍵部件的疲勞壽命，從而減少道路模擬試驗。

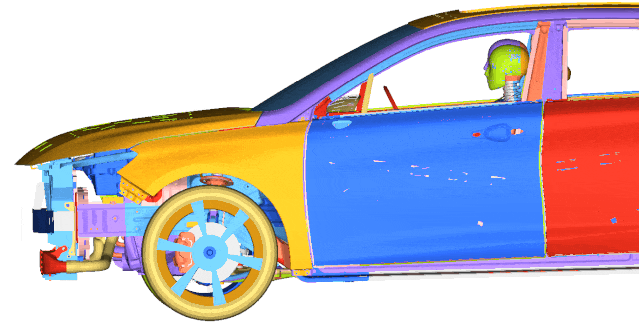

4、碰撞安全分析
汽車安全性分為主動安全性和被動安全性。主動安全性是指汽車能夠識別潛在的危險自動減速，或當突發的因素出現時，能夠在駕駛員的操縱下避免發生交通事故的性能；被動安全性是指汽車發生不可避免的交通事故后，能夠?qū)噧?nèi)乘員或行人進行保護，以免發生傷害或使傷害降低到最小程度。
使用CAE技術對汽車碰撞過程進行仿真模擬，主要包括正碰、側碰、后碰、40％偏置碰和行人保護等方面。因碰撞屬于大變形的非線性問題，實車模擬碰撞往往試驗成本較高，仿真模擬可以大幅度降低試驗成本。

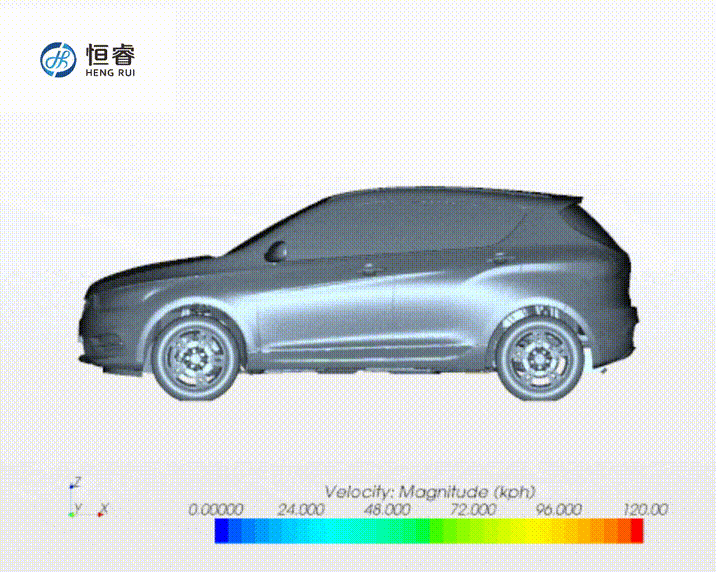

5、空氣動力學分析
汽車空氣動力學主要是應用流體力學的知識，研究汽車行駛時，即與空氣產生相對運動時，汽車周圍的空氣流動情況和空氣對汽車的作用力（稱為空氣動力），以及汽車的各種外部形狀對空氣流動和空氣動力的影響。此外，空氣對汽車的作用還表現在汽車發動機的冷卻、車廂里的通風換氣、車身外表面的清潔、氣流噪聲、車身表面覆蓋件的振動、甚至刮水器的性能等方面。
二、SIMULIA新能源汽車動力電池仿真應用

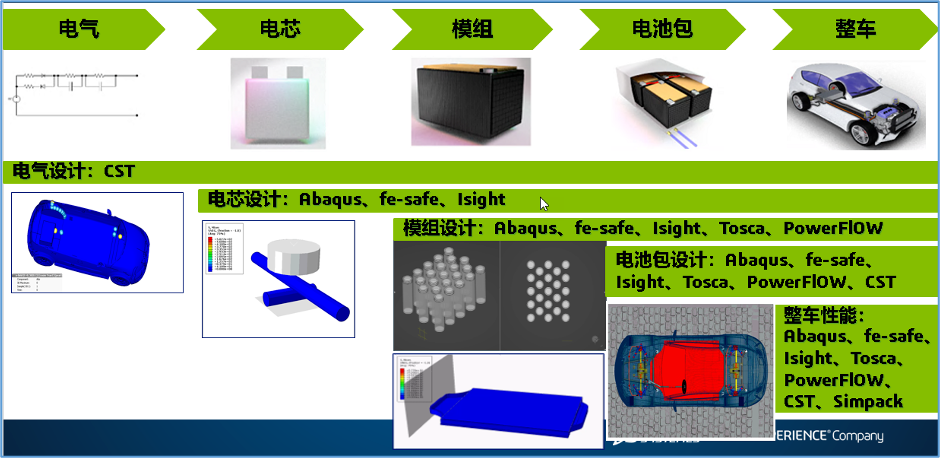

針對電池系統涉及的仿真問題，達索系統SIMULIA具備全方位的模擬能力，包括電磁、結構、流體、優化、多體等學科領域。
Abaqus解決問題的范圍從相對簡單的線性分析到許多復雜的非線性問題；fe-safe采用其先進的疲勞分析技術可準確預測出疲勞位置和疲勞壽命次數；Isight提供了一個可視化靈活的仿真流程搭建平臺，可進行仿真分析流程自動化和多學科多目標的參數優化；Tosca是一個靈活的、模塊化的、非參數化的優化工具，能提供拓?fù)?、外形、尺寸和起筋等類型的?yōu)化；CST可對線路設計、電池充電特性、電機啟動、剎車性能、汽車無線充電、電池阻抗等問題進行仿真；PowerFLOW可對動力電池的熱管理問題進行瞬態精確模擬；Simpack可用來模擬新能源車整車工程的操控性能。
達索系統SIMULIA在BMS的仿真應用主要包括以下幾個方面：

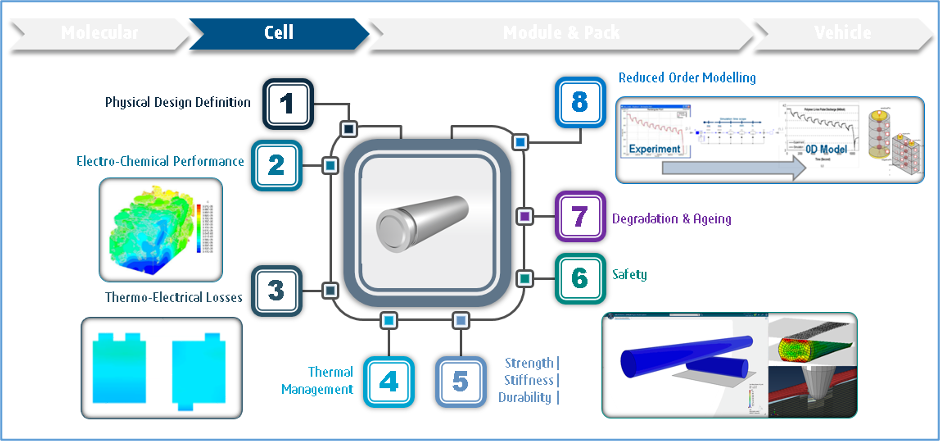

1、電芯工程
鋰離子電池作為可充電的能量存儲設備，其性能在很大程度上取決于反復充電和放電循環的影響，導致電池容量隨時間的推移而退化，這一現象可利用Abaqus的Newman模型進行電化學特性模擬。業內多采用1D仿真進行鋰電池的電化學仿真，計算效率高但是精度有限，尤其是對于未來具有顛覆性新型電池、超大尺寸電池的研發，3D電化學仿真具極其重要的意義。
Abaqus新版本基于擴展的三維多孔電極理論 Porous Electrode Theory（PET） Newman本構模型，利用熱-電化學-結構多場耦合對電芯3D模型的熱電化學結構特性提供定量的仿真模擬，在精度上更具優勢，是目前市面上唯一可以進行電芯3D電化學的專業仿真工具。
熱電損耗采用電-熱-結構三場耦合分析來準確預測電芯的溫度、電流、變形之間的耦合效應，避免電芯變形過大造成內部短路，引起安全事故發生。
強度、剛度、疲勞、安全性問題主要是模擬在極限載荷作用下，確保電芯的完整性以及安全性。降階建模主要是考慮把電芯的各項異性材料及復雜的幾何結構如何簡化為材料各項同性、幾何結構單一的模型，從而減小模組及電池包的模型規模，提高計算效率。以上問題可用Abaqus、isight來進行模擬分析。

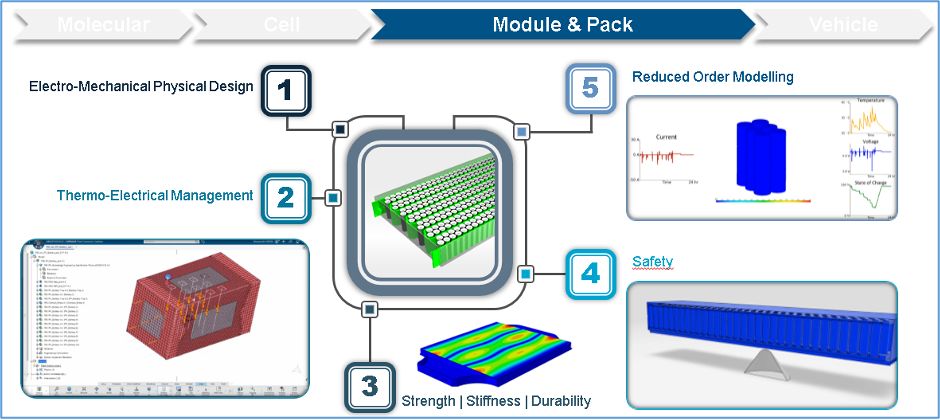

2、電池模組工程
振動和沖擊分析、跌落分析、穿刺分析、隨機疲勞壽命預測等工況主要是考慮模組在極限載荷工況作用下，確保模組的完整性以及安全性。通過熱管理分析，可為冷卻通道與冷卻方式的方案設計提供理論依據。
3、電池包工程
除振動和沖擊分析、跌落分析、穿刺分析、隨機疲勞壽命、熱管理分析等工況外，還包括擠壓分析。擠壓分析主要是考慮在使用過程中，電池包受擠壓作用下是否能確保模組的安全性，防止變形過大導致安全事故發生。
4、整車工程
如電池包裝車后整車的操控性能分析、整車碰撞分析、穿刺分析、托底工況分析、隨機振動疲勞壽命預測、熱管理分析等等。碰撞、托底、穿刺工況主要是考慮新能源車整車的安全性能，確保電池包的剛度、強度，以免造成電芯變形過大或者電池泄露引起的火災問題。熱管理分析主要是綜合考慮電池包裝車后的性能，在不同路況、使用氣候環境、充放電策略等等因素，從而影響動力電池的續航性能。
SIMULIA的解決方案還適用于其他多個行業，如生命科學、材料科學、造船業等?？傊?，SIMULIA的仿真工具可以幫助不同行業的用戶進行產品性能預測、優化設計、流程集成和系統仿真等，提高工作效率、推動創新并降低開發風險。
