實現極高的設計效率

采用行業解決方案Building Design for Fabrication與Integrated Built Environment，中南建筑設計院（CSADI）通過3DEXPERIENCE平臺采用智慧施工，在武漢新一代天氣雷達項目施工之前，為其創建了一個建筑工程虛擬孿生體驗。

3DEXPERIENCE平臺將給排水、暖通等十多個專業的人員匯集到一個平臺進行協作，實現了創紀錄的設計效率。

3DEXPERIENCE平臺將給排水、暖通等十多個專業的人員匯集到一個平臺進行協作，實現了創紀錄的設計效率。

對于一個長期面對生產力挑戰的行業，在創新和效率之間取得平衡并不總是一件容易的事。然而，建筑業正在數字世界中尋找自己的定位，重新構想有關建筑設計與建造的新方式。建筑、工程與施工（AEC）企業通過虛擬孿生技術超越建筑信息建模（BIM），在概念階段就融入工程和施工專業技術，將人員、數據和工作流程無縫聯系在一起。

中南建筑設計院（CSADI）設計開發的武漢新一代天氣雷達項目就是一個很好的示例。這個雙螺旋型氣旋狀氣象塔將在中國氣象災害監測網絡中發揮關鍵作用，充分彰顯出中南院在價值鏈中運用先進技術整合所有學科的理念，并在實際施工前通過虛擬方式完善設計構造。中國努力推動智慧建造的決心，為中南院實現愿景提供了強大后盾。

中南院董事長李霆指出：“我們的愿景是轉型成為一家高科技企業，管理城市建設的方方面面。近年來，中國建筑業積極支持設計、采購、施工（EPC）的發展理念，一系列政策也在推動這一理念的發展。就EPC而言，設計起主導作用，總包則整合了所有學科。通過將產品和流程設計相結合，此前碎片化的項目管理如今真正實現了一體化?！?/span>

中南院相信3DEXPERIENCE平臺能幫助其實現互聯的智慧建造的愿景。

李霆表示：“要想獲得成功，我們必須擁有最強大的工具。因此我們高度重視同達索系統的合作，并積極采用 3DEXPERIENCE 平臺開展工作。我們需要通過試點項目來測試平臺功能，而武漢新一代天氣雷達項目就非常合適。它幫助我們將結構、水、暖、電和巖土工程等各個學科整合到虛擬孿生中，從而實現真正的協同設計?！?/span>

-通過3DEXPERIENCE平臺的CATIA對該塔的復雜設計進行了數字優化，確定下來塔的曲面扭轉18度是最佳方案。

如此多樣化的項目要想成功，必須將整個價值鏈中的所有利益相關方整合到統一環境中，以便考慮所有人的要求，避免在整個過程中丟失任何信息。

李霆說：“例如，當我們與總包方共享3D模型時，可以做到非常細節化和精確化，而且模型基本保持不變。所有利益相關方從其自身學科出發，在同一個模型上開展工作，這也是我們首個在整個生命周期中都采用單一模型的項目?！?/span>

中南院工程數字研發中心主任張慎博士則認為數字連續性帶來極大優勢：“我們使用3D體驗平臺的主要目標是基于單一數據源，實現以數據驅動的業務。這可幫助我們將設計、施工、運營與維護之間的數據高效連接起來，以便我們確切掌握每個階段的情況。”

從2D繪圖轉向3D數字模型對中南院而言具有重大的變革意義。

李霆表示：“3DEXPERIENCE平臺對我們的思維發生重大轉變起到了催化劑的作用。過去我們采用2D CAD開展工作時，每個學科都在獨自工作，繪制自己的圖，這往往會導致錯誤和工作優先級難以協調，而實時協作則能避免這一問題?！?/span>

設計人員在施工之前會與客戶共享新一代天氣雷達項目設計的照片級效果圖。

中南院工程師楊浩解釋道：“我們使用3DEXCITE進行天氣雷達項目的內裝設計，基于輸出的效果圖輔助材料選擇，幫助我們的客戶清楚地了解建筑完工后會是什么樣子?！?/span>

此外，3DEXPERIENCE平臺還有助于簡化項目管理，確保在恰當?shù)臅r間為所有參與方準確分配任務，并根據其自身角色需要賦予其相應的功能權限。

楊浩表示：“我們使用3DEXPERIENCE平臺的ENOVIA將10多個不同學科（如給排水和暖通）整合在一起，并對不同人員賦予不同的權限。項目經理向各學科負責人分配任務，確保整個流程更加清晰透明?！?/span>

通過這種優化、透明的工作方法，中南院相對于過去能減少錯誤，并顯著加速項目完工。

張慎表示：“我們實現了創紀錄的設計效率。所有利益相關方都能實時看到彼此在模型上的更新，這樣我們就能將設計效率提升近30%。在統一模型中進行設計、施工規劃能避免承包商誤解或臆測，這能將施工過程中的錯誤率降低將近60%。整個施工周期縮短近30%?！?/span>

施工之前，中南建筑設計院通過3DEXPERIENCE平臺上的3DEXCITE輸出逼真的效果圖，更好地幫助其客戶對整個武漢新一代天氣雷達實現可視化。

武漢新一代天氣雷達不是一個傳統的建筑。塔身的外立面以“氣旋”為設計靈感，呈雙螺旋型。這種復雜的設計通過3DEXPERIENCE 平臺上的CATIA進行了數字化優化，確定下來建筑的完美旋轉角度，并準確計算得出用于外立面幕墻版的1000多塊玻璃纖維增強混凝土的形狀和規格，從而降低了施工難度和成本。

張慎表示：“武漢新一代天氣雷達項目的外形本身就非常復雜；它有著雙曲外形，就好像兩個人在跳雙人舞一樣。CATIA幫助我們明確建筑曲面最佳角度為18度?！?/span>

針對如此復雜的設計，精確的3D模型顯得至關重要，可以向承包商展示最終要呈現的成果是什么樣子的，以及如何實現。中南院使用CATIA為各個學科創建詳細的參數模型，包括建筑、結構、機械、電氣、管道和外立面工程，且支持生成配置和變體管理。

張慎表示：“我們與建筑承包商共享一個模型，對方案進行深化設計，使鋼筋、鋼結構、幕墻和施工措施模型都得到了有效的統一，并能精確展示到底該怎么進行施工?！?/span>

在虛擬世界中優化天氣雷達項目設計方案并模擬施工，減少了實際施工階段的不確定性，幫助中南院節約了時間和資金。

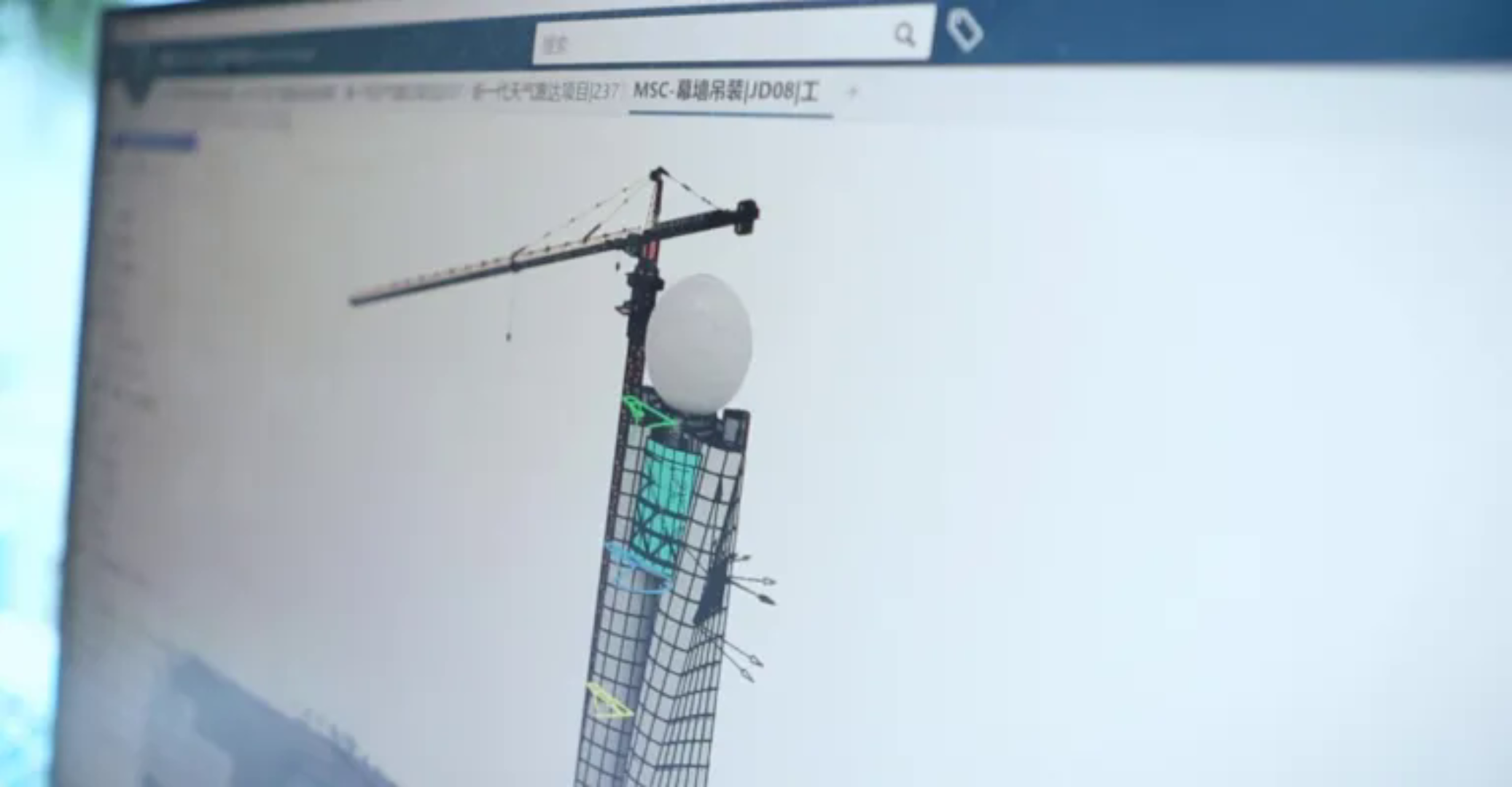

張慎表示：“我們使用DELMIA創建虛擬孿生，對施工過程和自動化設備進行仿真，從而能在施工開始前測試并驗證方方面面的問題，確保所有工序明確，整個過程萬無一失。”

施工仿真對保證工人施工的安全也發揮了關鍵作用。

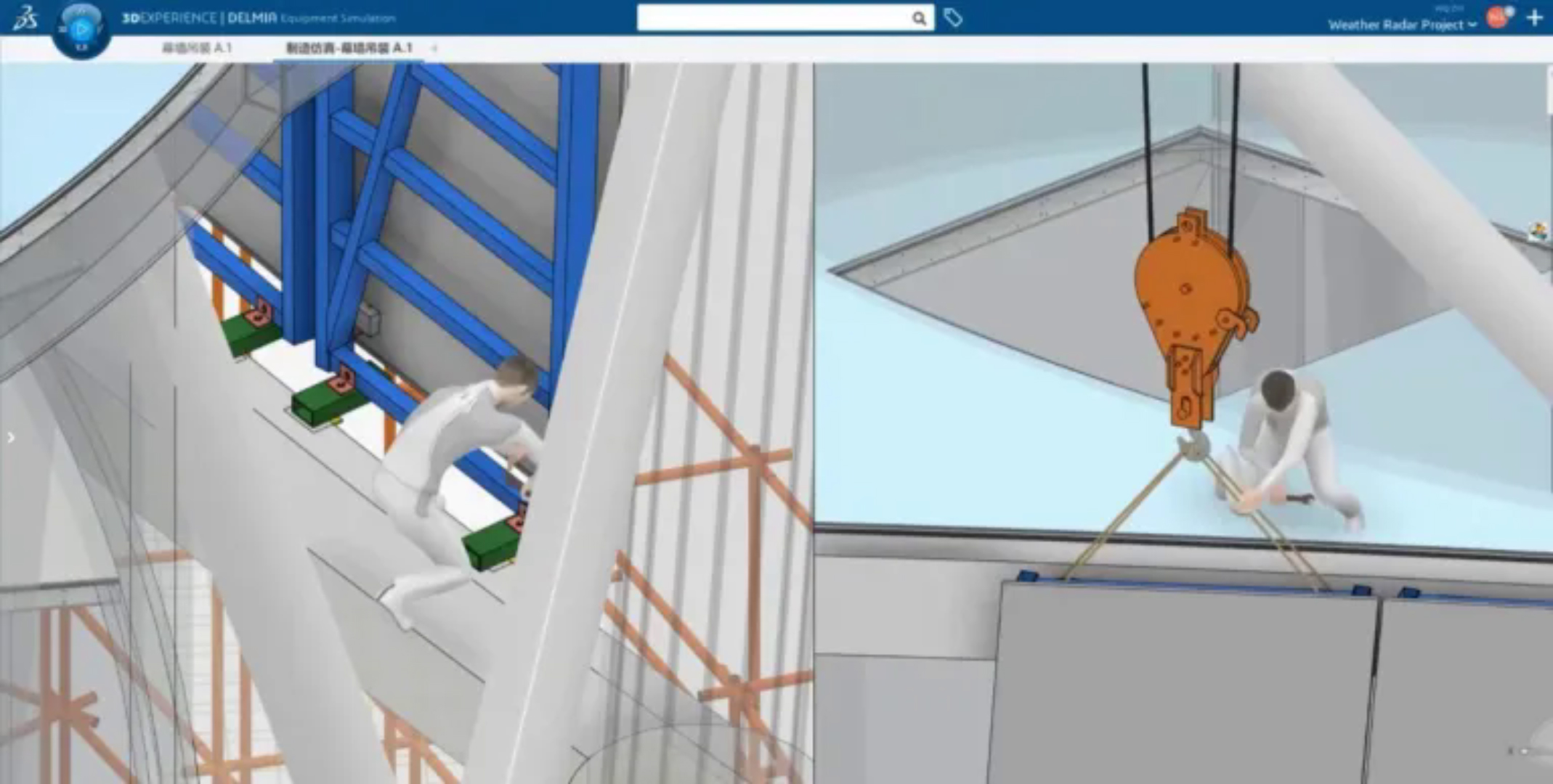

楊浩表示：“我們對施工過程中的幕墻版吊裝進行了仿真，將懸掛平臺位置、障礙和風力計算等具體因素考慮在內，從而幫助確定工人進行建筑外立面作業的理想工作條件。”

-中南院利用3DEXPERIENCE平臺進行了多種仿真測試，包括對幕墻安裝過程的仿真，驗證工人是否可以在安全的施工條件下施工。

采用智慧建造方法意味著中南院必須想辦法管理其現在生成的海量數據。中南院采用 3DEXPERIENCE平臺上的ENOVIA存儲所有數據和知識模板。

李霆表示：“從2D工程繪圖轉型到3D數字模型需要開展大量工作。3D模型要整合海量信息并清晰呈現，包括尺寸、材質、成本和流程信息等。這推動我們在3DEXPERIENCE 平臺上創建自己的建筑虛擬孿生三維標注技術規程（MBD）。我們相信，通過開展上述工作，我們的數字化施工的進程將大大加快。”

楊浩補充道：“我們已通過3DEXPERIENCE平臺積累了大量知識，我們的模板庫正在不斷擴充，這有助于我們今后加速推進新項目的落地?！?/span>

與此同時，中南院還使用NETVIBES等工具管理所有施工相關數據，并能在清晰的看板中查閱相關數據。

張慎表示：“NETVIBES幫助我們高效協同施工過程、施工進度管理和施工質量管理數據。承包商能在3D模型中導入并查看所需的所有數據，隨著我們不斷推進智慧建造流程的發展，這在未來也會帶來巨大幫助。”

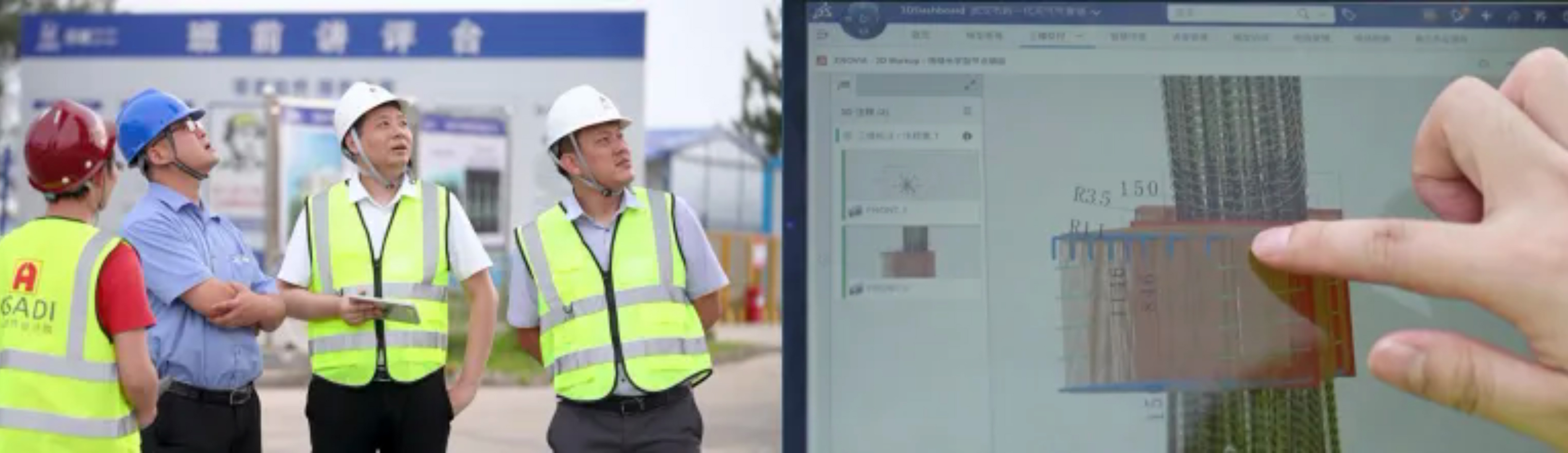

3DEXPERIENCE平臺可實現在施工現場與多個利益相關方實時協作。

>>深化3DEXPERIENCE平臺的使用

對中南院來說，這只是開始。中南院目前正在探索如何在其他項目中使用3DEXPERIENCE平臺，利用該技術實現高效工作，并為之制定相關業界標準。

張慎表示：“以現在為起點，我們希望今后能使用統一的3D數據模型推進預制工廠自動化機床的發展，這將帶動整個建筑行業的重大轉型。”

放眼未來，中南院計劃使用3DEXPERIENCE平臺強化其智慧建造的能力。

李霆總結道：“我們與達索系統一起取得巨大進步。中南院現在必須抓住數字發展機遇，成為行業領先者。在達索系統的幫助下，我們將實現自我重塑，從一家傳統的工程咨詢企業轉型為一家工程建設領域的高科技企業。”
