Tosca提供結構拓?fù)鋬?yōu)化、形狀優化、鈑金加強筋優化、鈑金厚度優化、流場拓?fù)鋬?yōu)化等優化設計求解器，并且Tosca兼容主流結構有限元軟件、疲勞壽命分析軟件，以及計算流體動力學軟件的求解器。
產品開發成本主要取決于早期概念階段。優化設計方案的自動生成將減少產品開發周期和物理原型的數量。提高產品性能并大幅降低開發成本。從最大允許設計空間的定義開始，Tosca 可以幫助您找到適合設計空間且考慮到所有產品要求的設計。通過使用 Tosca 的優化方法，可在更短的開發時間內實現設計改進。
主要優勢
◆加快概念設計，縮短上市時間； ◆支持制造就緒型產品設計； ◆減輕重量并確保最高結果質量，以帶來可靠的零部件； ◆避免易錯且耗時的模型簡化； ◆利用真實仿真的優勢，并在優化過程中直接處理非線性； ◆允許用戶創建流體流程設備，減少設備壓降并改善流動均勻性； ◆在直觀的圖形用戶界面中以交互方式定義結構優化任務：Abaqus/CAE 中的 Optimization 模塊、Tosca ANSA environment (Tae)、Tosca Structure.gui。 |

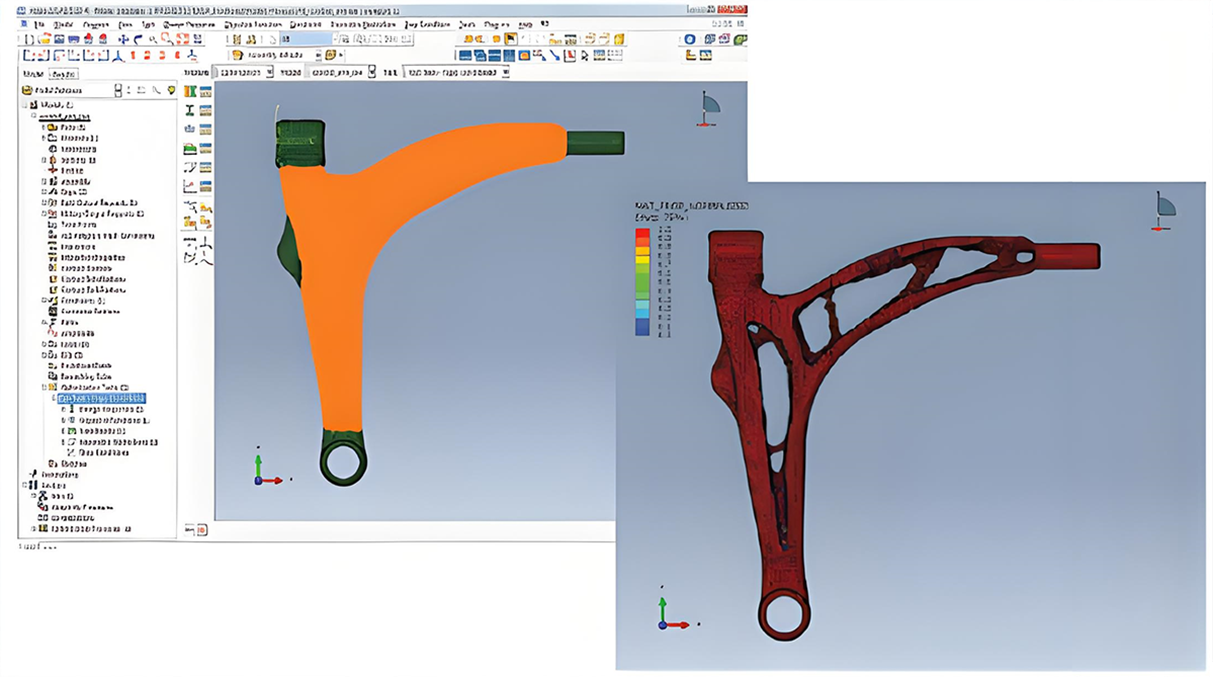

 | Tosca 結構拓?fù)鋬?yōu)化 ◇Tosca結構拓?fù)鋬?yōu)化模塊通過在給定的設計空間，滿足指定加載工況和邊界條件進行優化計算，得到最優設計，幫助客戶顯著縮短設計時間、提供更高水準的設計、節省材料、減輕重量。 ◇Tosca拓?fù)鋬?yōu)化支持的約束或目標包括：剛度（柔度或位移）“固有頻率、反應力（內力或反作用力）、頻響位移、速度和加速度、重量、體積質心位置、慣量以及聲學特性等。Tosca也支持在拓?fù)鋬?yōu)化中可以施加一系列的制造約束如：面約束、鉆孔約束、拔模約束、周向旋轉約束、對稱約束等。
|
Tosca結構形狀優化 ◇Tosca Structure的Shape模塊通過對外表面節點位置優化，達到降低局部應力、修改提升設計。設計目標往往是使應力分布更加均勻或提升固有頻率?？梢詭椭蛻魧?duì)現有結構有限元模型的迅速提升、降低應力集中、提升設計的耐久性或提升固有模態。 ◇Tosca形狀優化也支持非線性分析、接觸、大變形、非線性材料和疲勞。
|
|

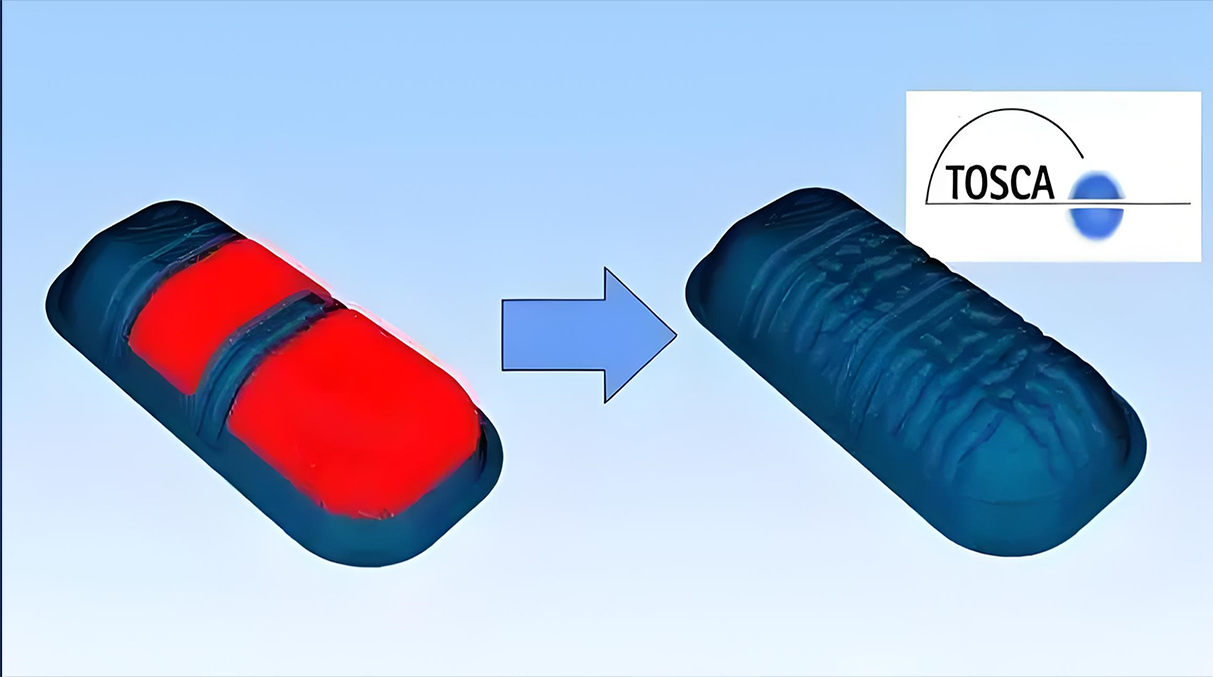

 | Tosca形貌加強筋優化 ◇Tosca Structure的Bead模塊用于優化板殼結構中加強筋的位置和方向，通過在飯金結構中添加加強筋能夠提升鈑金件的彎曲剛度以及板殼結構的動力學（振動）特性以及提高飯金件的疲勞壽命。 ◇使用Bead模塊,，往往只需2-3次求解迭代即可完成復雜模型清晰的加強筋布局優化。
|

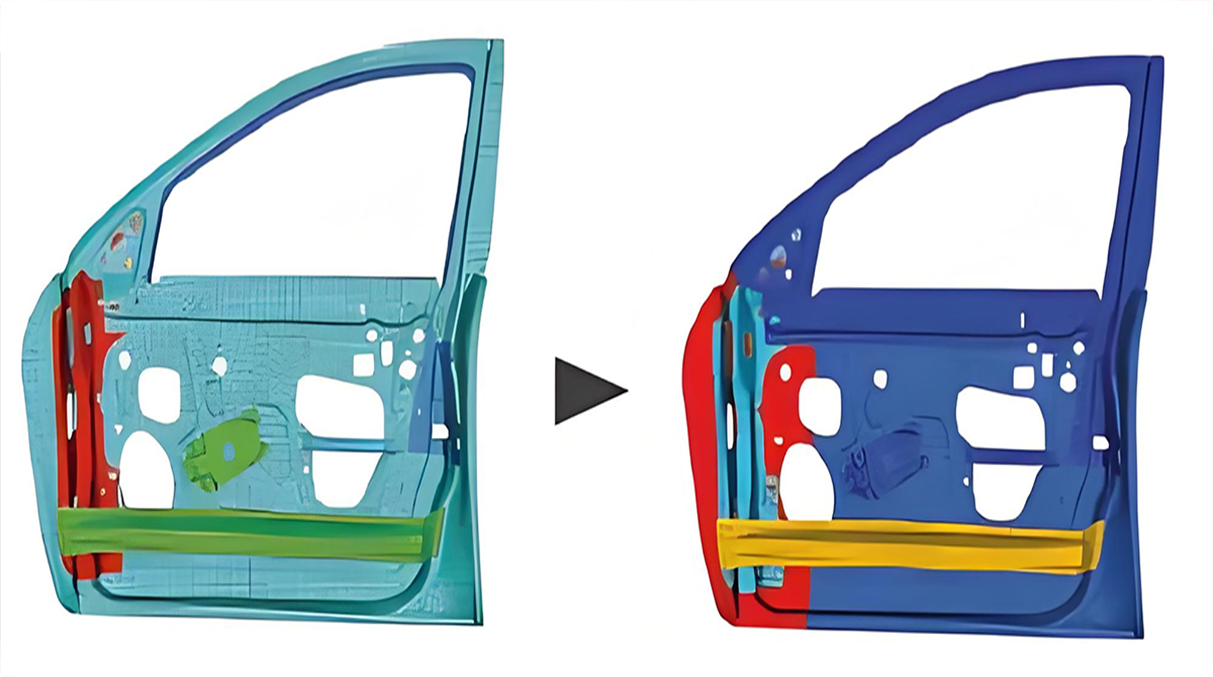

Tosca厚度優化 ◇Tosca Structure的Sizing模塊能夠完成厚度優化,模塊通過參數自動調節如改變殼的厚度參數，從而改善結構的特性如增加剛度的同時降低設計重量、減小局部應力、提高振動頻率等。 ◇Sizing求解器允許將每一個殼單元厚度做為設計變量實現自由尺寸優化，也可將一組殼單元厚度做為一個設計變量進行優化，以保證一個指定的設計區域厚度能同時變化，以保證優化結果最終能通過制造實現。
|
|
 | Tosca流體拓?fù)鋬?yōu)化 ◇Tosca Fluid拓?fù)鋬?yōu)化主要用于一個特定設計空間，進行流道的拓?fù)鋬?yōu)化設計，實現最低的壓力損失，盡可能避免回流現象，支持內流、穩態、單相流；同時Fluid也可以用于降低出入口壓力差、平衡兩個出口流速、聲壓優化等。 ◇流體優化Tosca Fluid可以與目前主流的CFD工具集成，一次CFD運行即可進行優化，擁有非常易用的GUI界面。
|
