戳記工具的核心在于基于草圖進行操作。設計師可以通過簡單的草圖繪制，定義戳記的形狀。在早期版本中，若要創建類似的鈑金成形效果，往往需要定義眾多草圖和特征，將成形工具保存為零件（.sldftp），之后再應用到鈑金上，過程較為繁瑣。而現在，借助戳記工具，設計師只需在鈑金零件上繪制閉合輪廓草圖，就能快速生成所需的戳記形狀，大大簡化了操作流程。

戳記工具提供了豐富的參數設置選項。在生成戳記時，設計師可在 PropertyManager 中靈活調整參數。例如，設置戳記的深度，以控制戳記在鈑金上的凹陷或凸起程度；定義方向，決定戳記是向上還是向下成形；設置拔模角度，讓戳記的側面呈現出一定的傾斜度，滿足不同設計需求。

在圓角設置方面，若設計師在繪制草圖時已指定半徑，生成戳記時草圖半徑將被優先考慮。此外，還能進一步設定壓模半徑、沖孔半徑、沖孔側面圓角半徑等，精確控制戳記邊緣的圓角效果，使設計更貼合實際生產工藝要求。

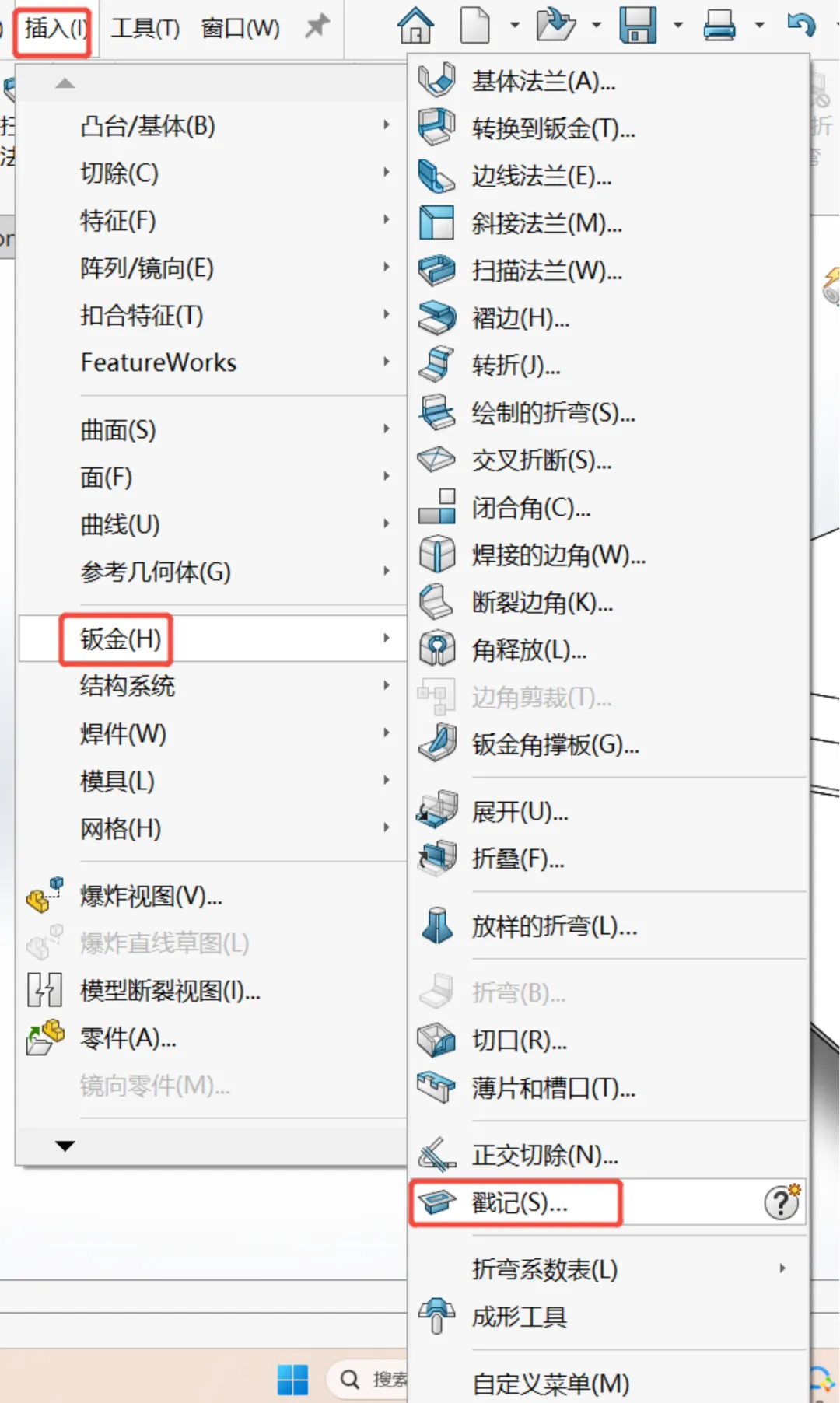

在鈑金零件設計界面中，有兩種方式啟動戳記工具。其一，直接在鈑金工具欄中找到并單擊 “戳記” 按鈕；其二，通過菜單欄操作，依次點擊 “插入”>“鈑金”>“戳記”。

啟動戳記工具后，需要在零件表面繪制用于定義戳記形狀的閉合輪廓草圖。繪制草圖時，可充分利用 SOLIDWORKS 強大的草圖繪制功能，添加各種幾何圖形、尺寸約束和幾何關系，確保草圖的準確性和設計意圖的完整表達。

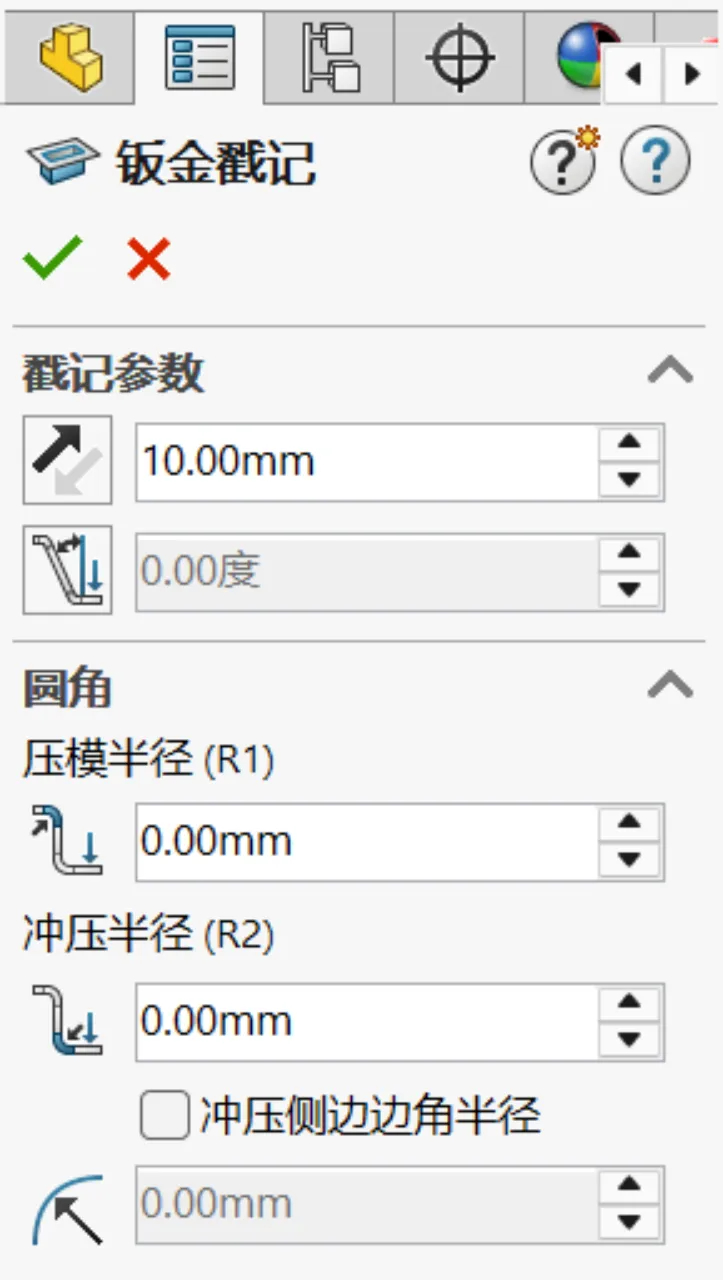

完成草圖繪制后，PropertyManager 會自動彈出，其中包含了一系列戳記參數設置選項。設計師根據實際需求，在對應的參數欄中輸入合適的值，對戳記的深度、方向、拔模角度以及圓角等參數進行設置。設置完成并確認無誤后，點擊 “確定” 按鈕，即可在鈑金零件上生成所需的戳記特征.

與傳統方法相比，戳記工具極大地節省了設計時間。過去創建復雜的鈑金成形特征，需要多個步驟，而現在通過簡單的草圖繪制和參數設置，幾步即可完成，減少了大量重復性工作，讓設計師能將更多時間和精力投入到創意設計和優化工作中。

該工具允許設計師更自由地嘗試不同的設計方案。通過快速修改草圖和參數，就能實時看到戳記效果的變化，方便在設計階段進行多方案對比和調整，為滿足多樣化的設計需求提供了有力支持。

高效的設計流程意味著項目周期的縮短，進而降低了人力成本和時間成本。同時，減少了因設計失誤導致的返工次數，進一步降低了生產成本，提高了企業的經濟效益。

SOLIDWORKS 2024 的戳記工具為鈑金設計帶來了全新的體驗，其強大的功能和便捷的操作方式，必將成為廣大設計師進行鈑金設計的得力助手，助力設計工作更上一層樓。
