如何在SolidWorks中導入并處理點云數據
2025年03月03日
在日常設計工作中，我們常常需要借鑒現有的實物模型。為了將這些實物轉化為可編輯的數字模型，通常會使用三坐標掃描儀對實物進行掃描，生成點云格式的文件。點云數據記錄了物體表面的三維坐標信息，是逆向工程的重要基礎。接下來，我們需要通過軟件將這些點云數據從“點”轉化為“線”，再生成“面”，最終形成可編輯的實體模型。本文將詳細介紹如何在SolidWorks中使用 ScanTo3D插件，將點云數據一步步處理為高質量的實體模型，幫助您快速完成從掃描到設計的全流程。
1、啟用Scan to 3D插件

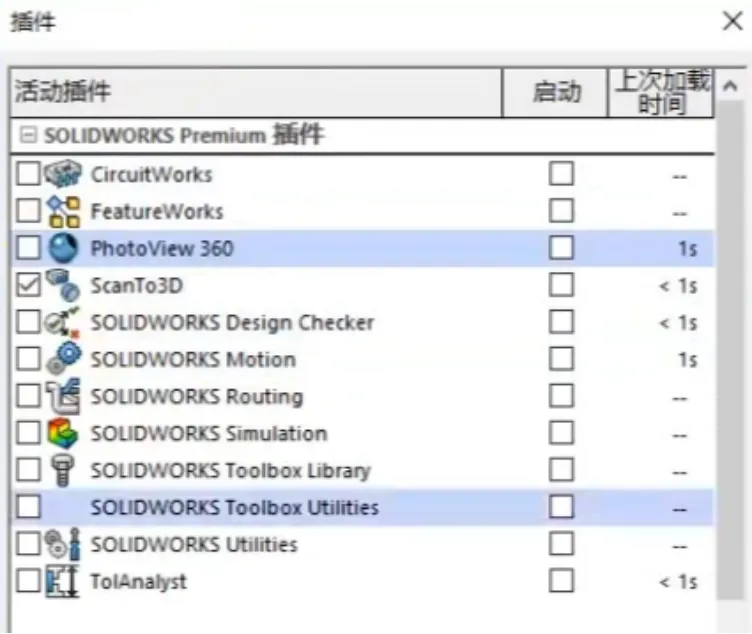

  • 首先，確保SolidWorks中的Scan to 3D插件已啟用。該插件是處理點云數據的關鍵工具。

2、導入點云數據文件

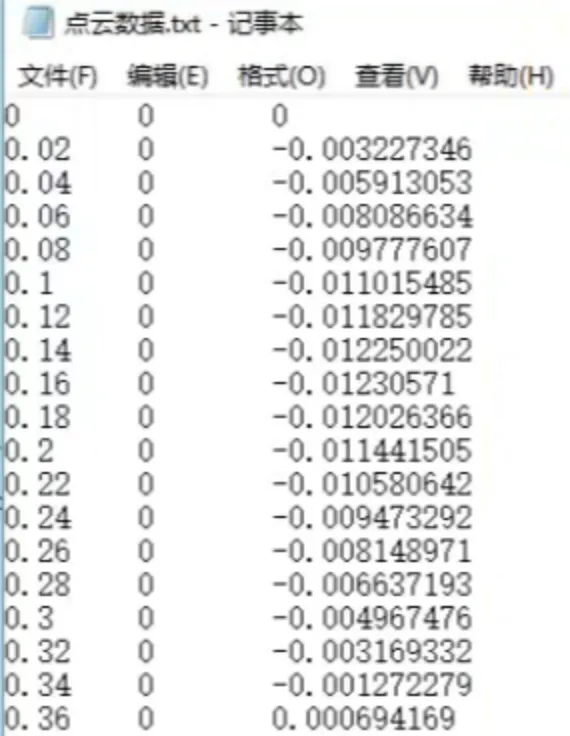

  • 將包含x, y, z坐標的點云數據粘貼到一個TXT文檔中。

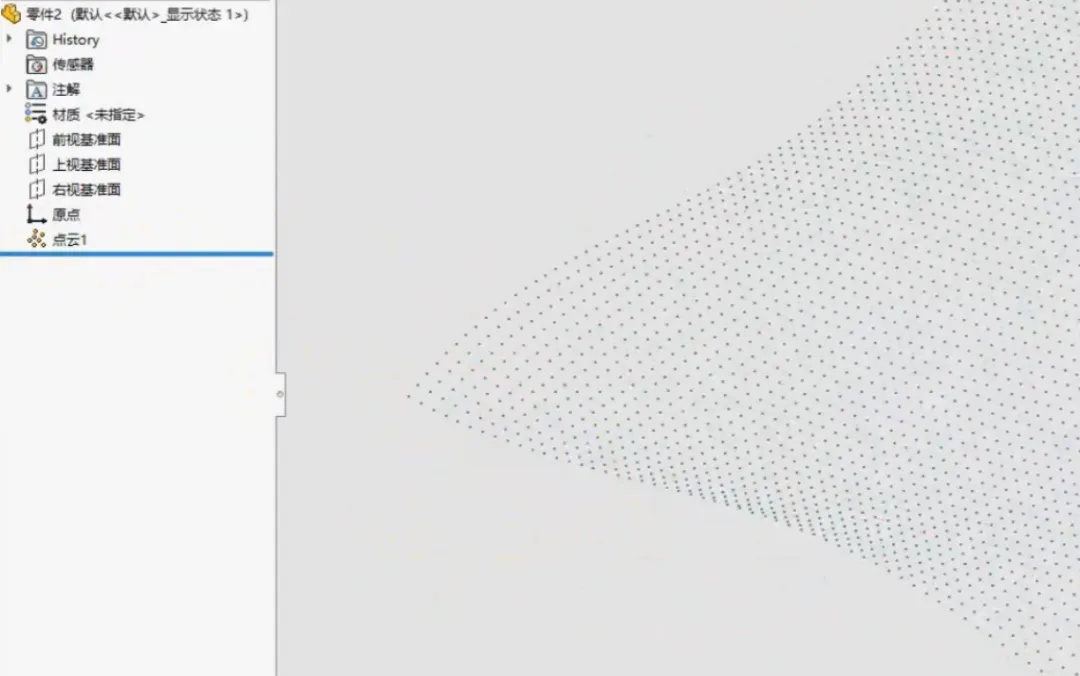

  • 將該TXT文檔直接拖拽到SolidWorks界面中，系統將自動識別并導入點云數據。

3、啟動網格處理向?qū)?/em>

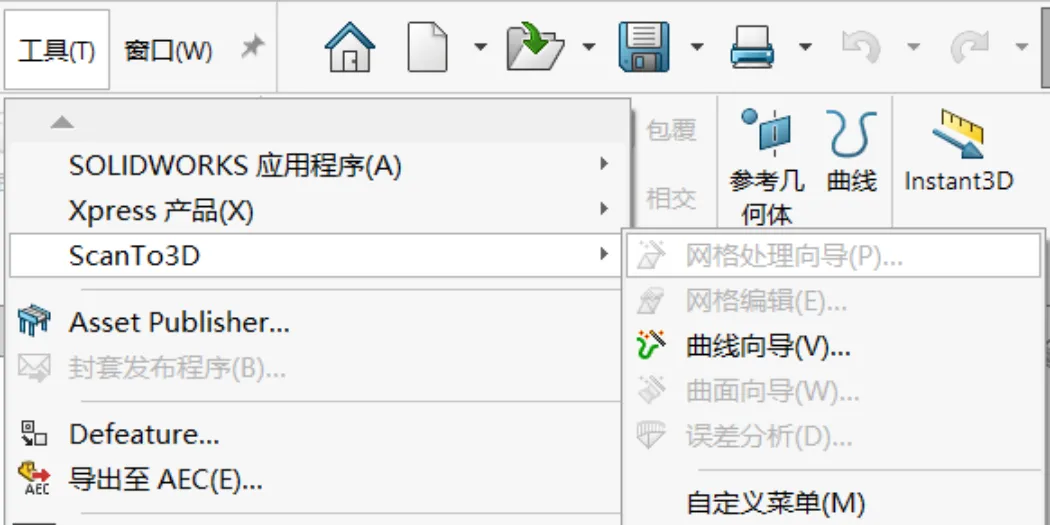

  • 在SolidWorks頂部菜單欄中，依次點擊 工具 > ScanTo3D > 網格處理向?qū)?/strong>，進入網格處理功能
4、選擇點云特征

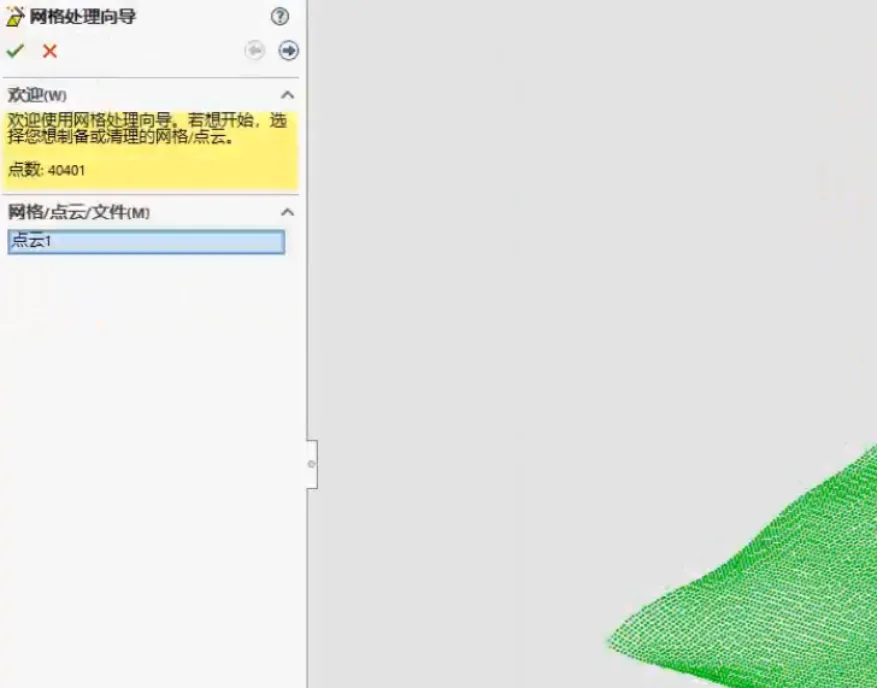

  • 在網格處理向?qū)е?，選中之前導入的點云特征，準備進行后續處理。

5、設置參考（可選）

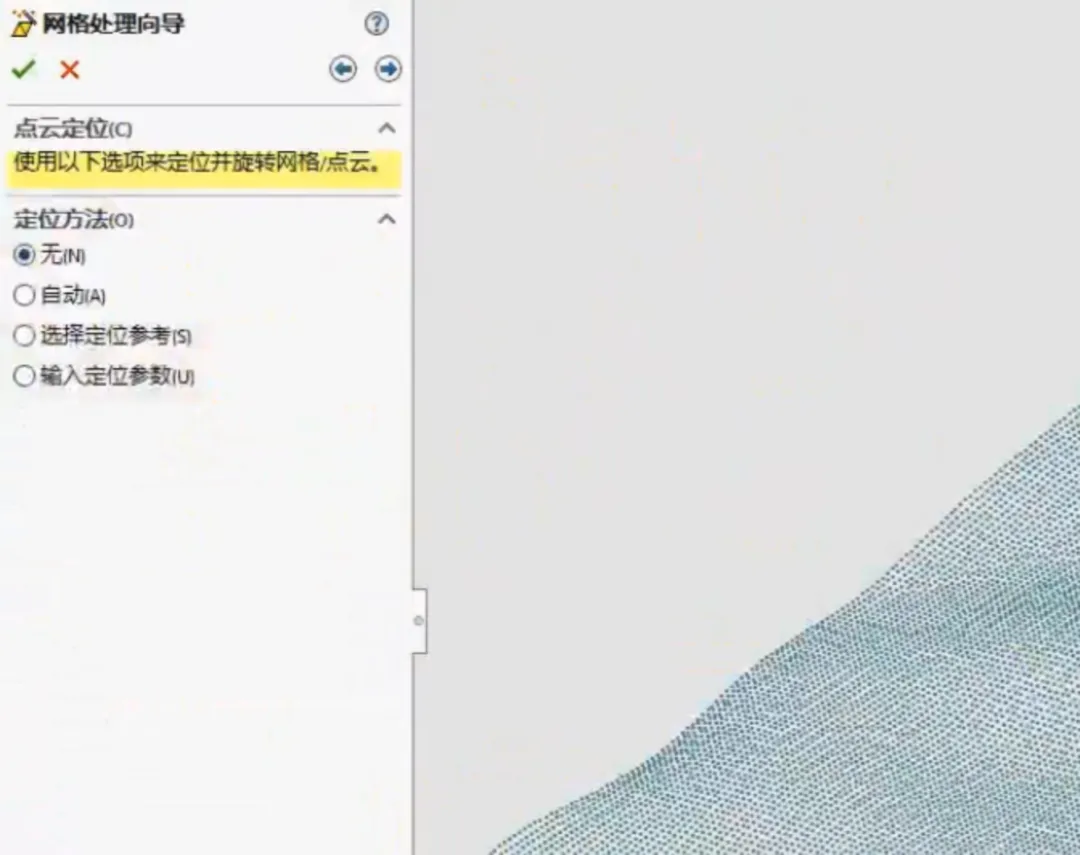

  • 點擊下一步，在參考設置中，根據需要選擇參考對象。如果不需要參考，直接選擇無。

6、噪聲剔除設置

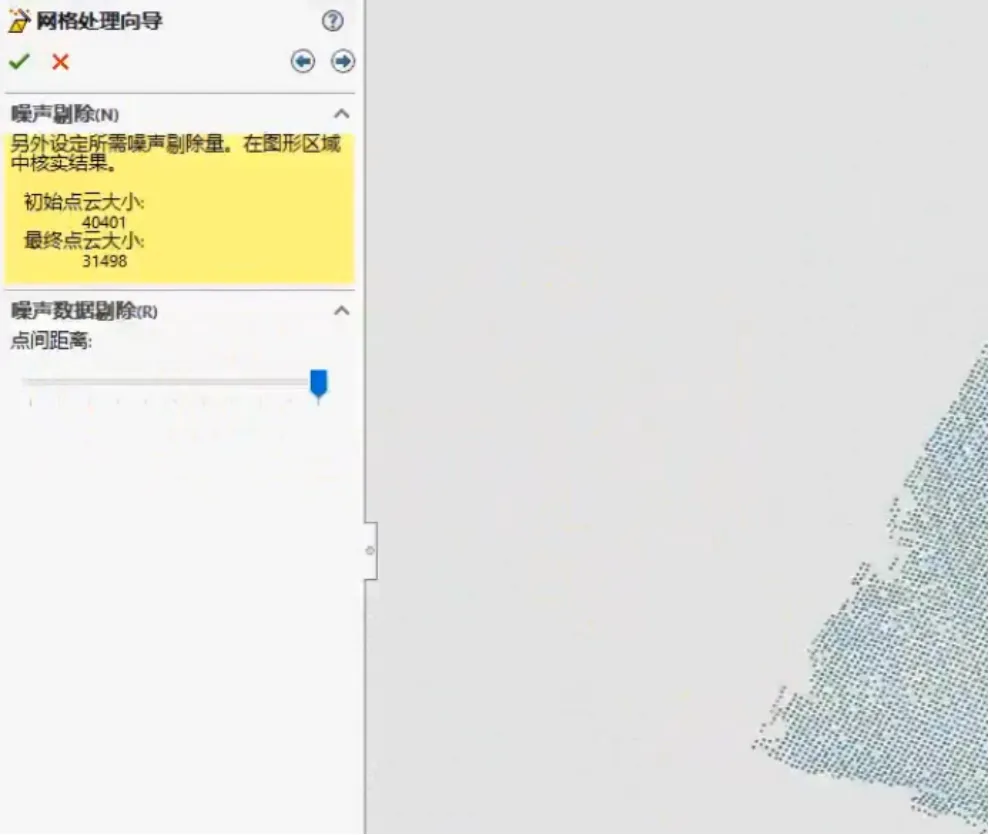

  • 點擊下一步，進入噪聲剔除設置。如果點云數據質量較好，建議將點間距離控制條拖到最左側，以減少噪聲干擾。

  • 注意：如果點云數據存在缺失，光標右側會顯示數據缺失情況。

7、框選點云數據

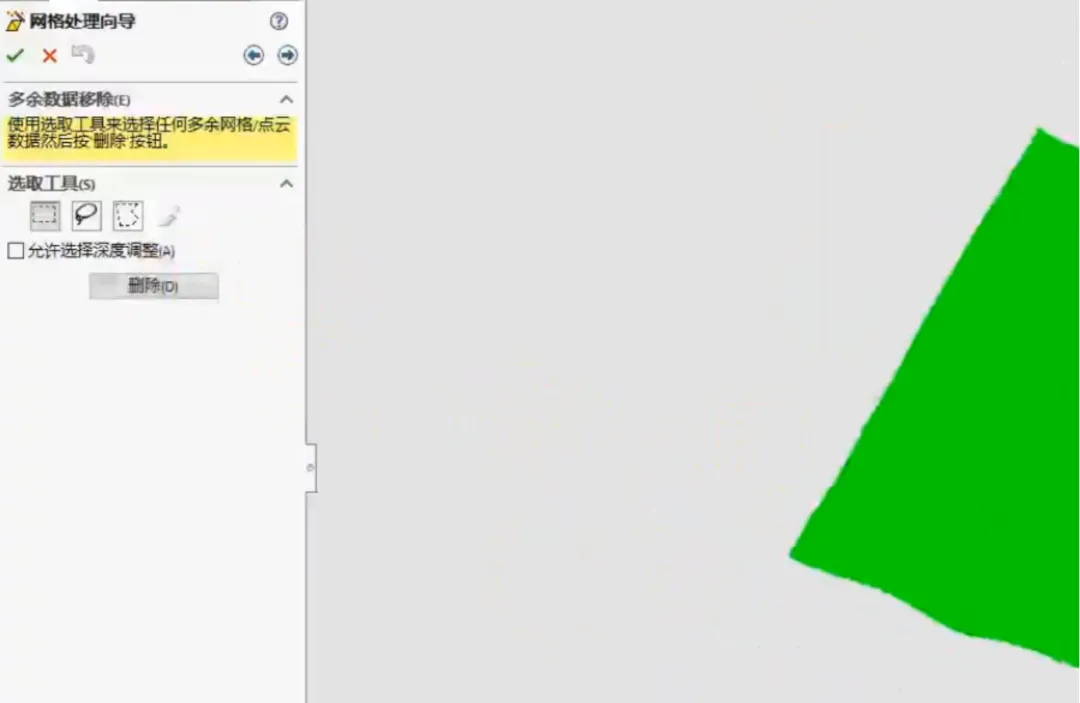

  • 點擊 下一步，使用鼠標框選所有點云數據。注意不要誤點擊刪除按鈕。

8、設置縮減比例

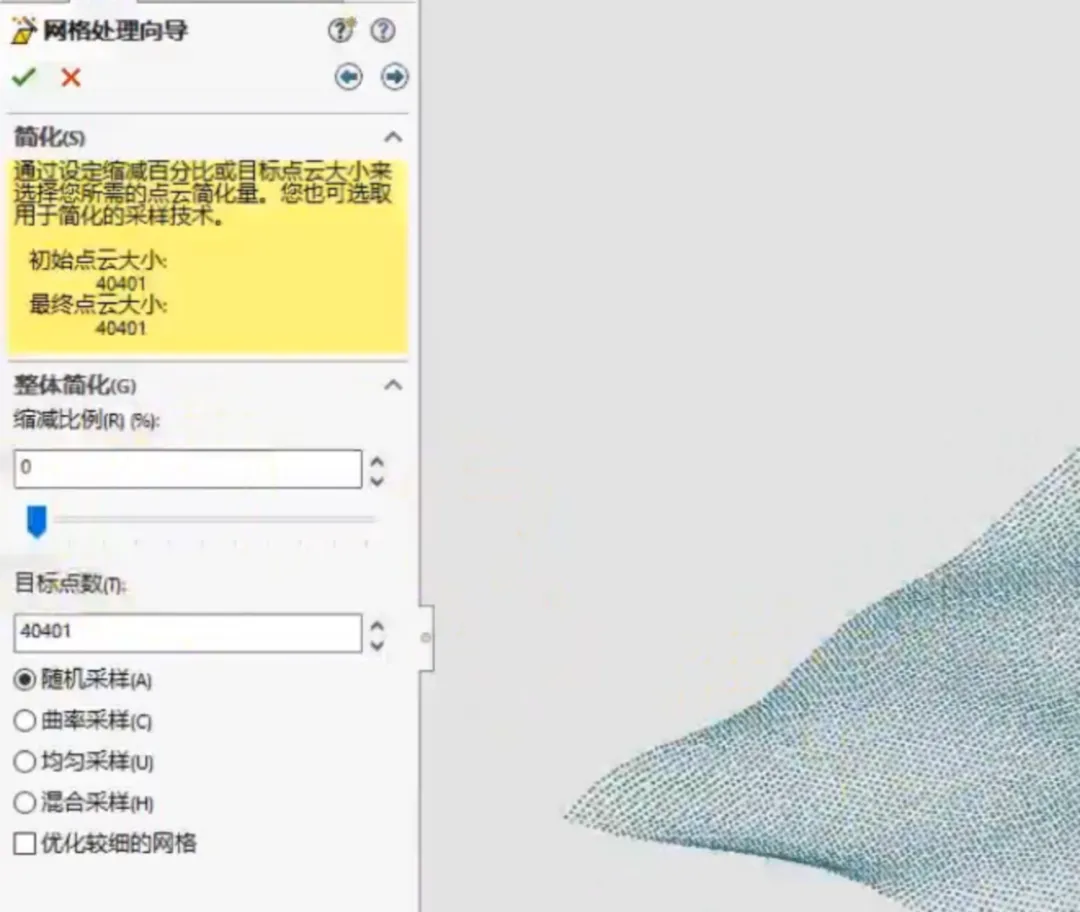

  • 點擊下一步，將 縮減比例 設置為 0，以保留所有點云數據。

9、生成網格

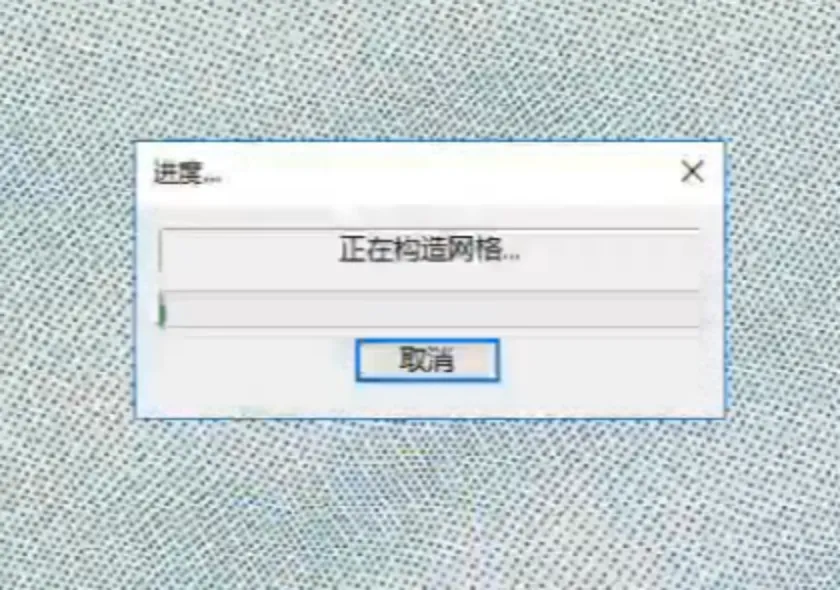

  • 點擊下一步，系統將開始構造網格。等待進度條完成，網格生成后，界面將自動跳轉至網格處理界面。

10、調整網格平滑度

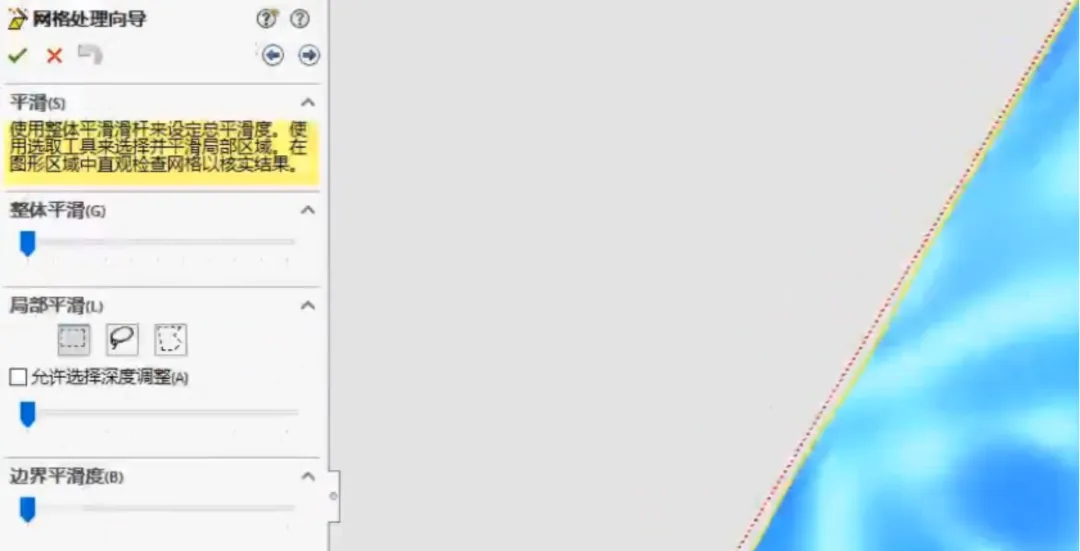

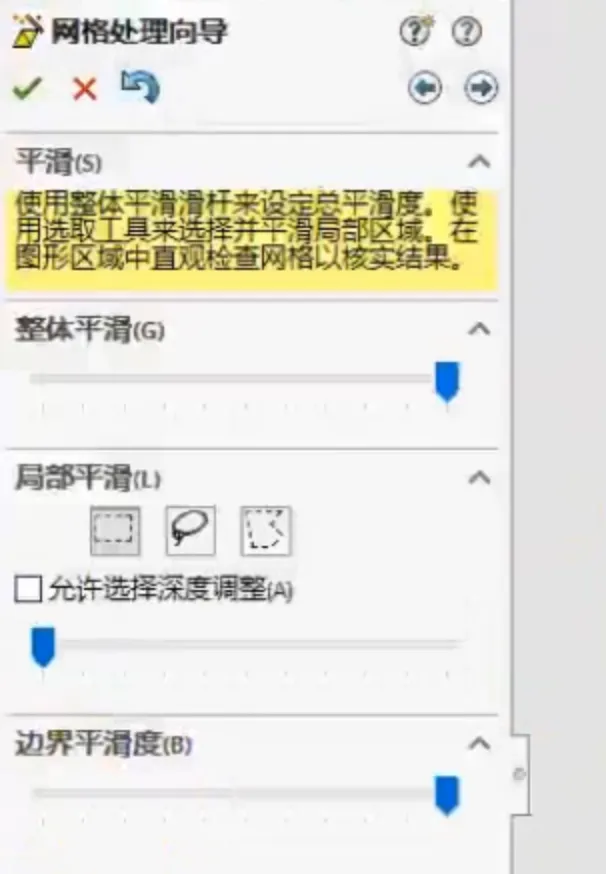

  • 在網格處理界面中，將平滑和邊界平滑調整到最大值，以獲得更光滑的網格表面。

11、修復孔洞（可選）

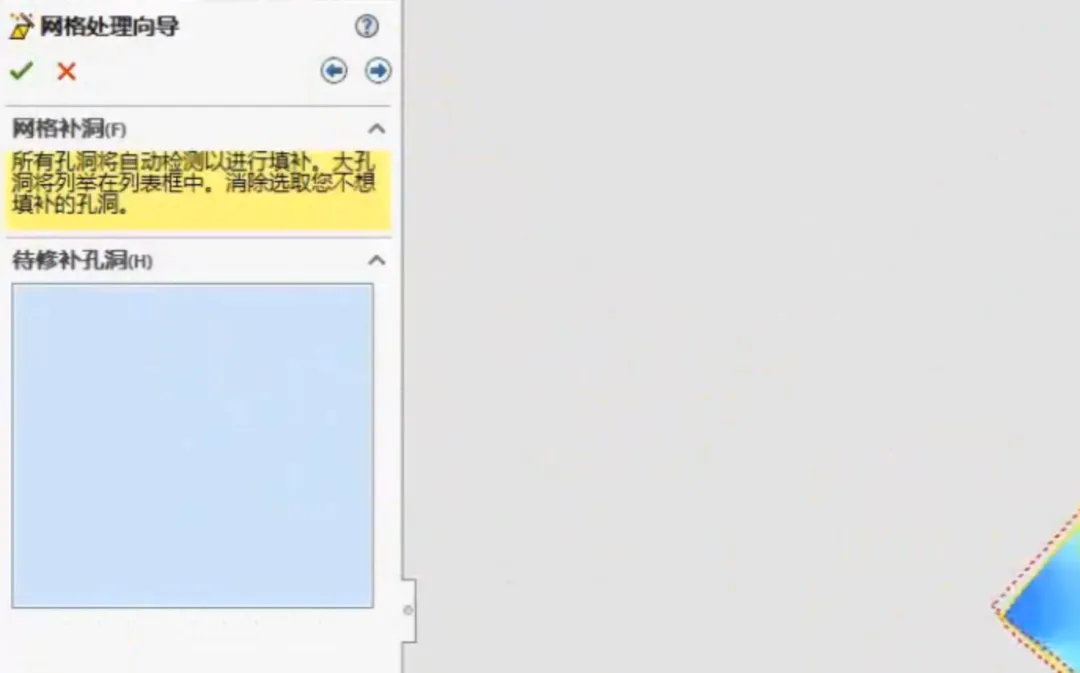

  • 點擊下一步，檢查并選擇需要修復的孔洞（如果有）。系統將自動修復選中的孔洞。

12、啟動曲面向?qū)?/em>

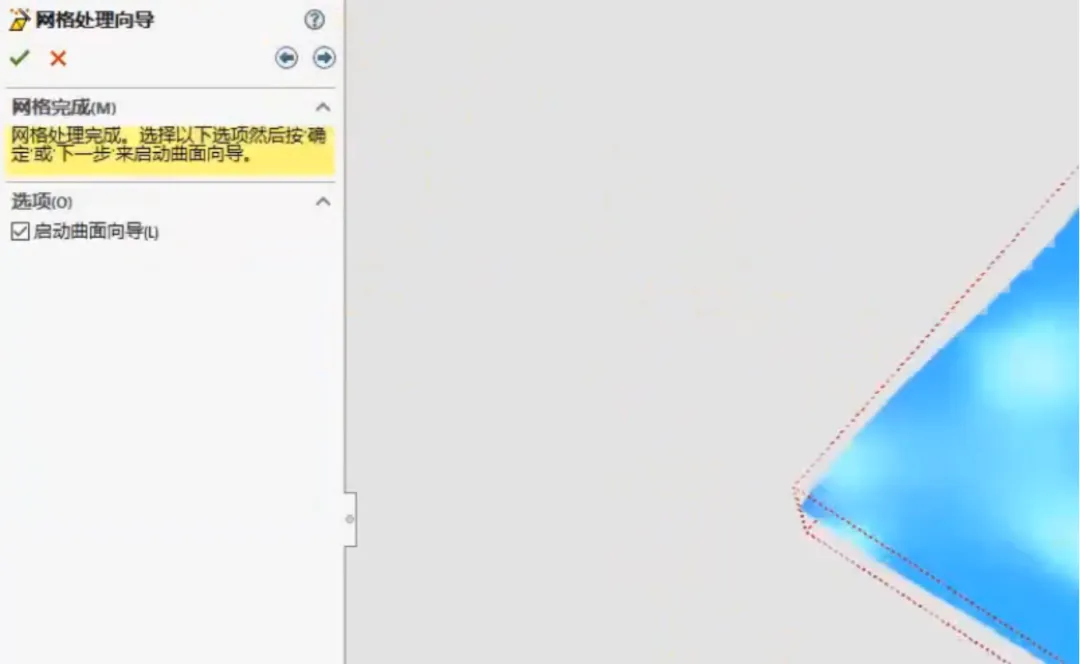

  • 點擊 下一步，勾選 啟動曲面向?qū)?/strong>，準備生成曲面。

13、自動生成曲面

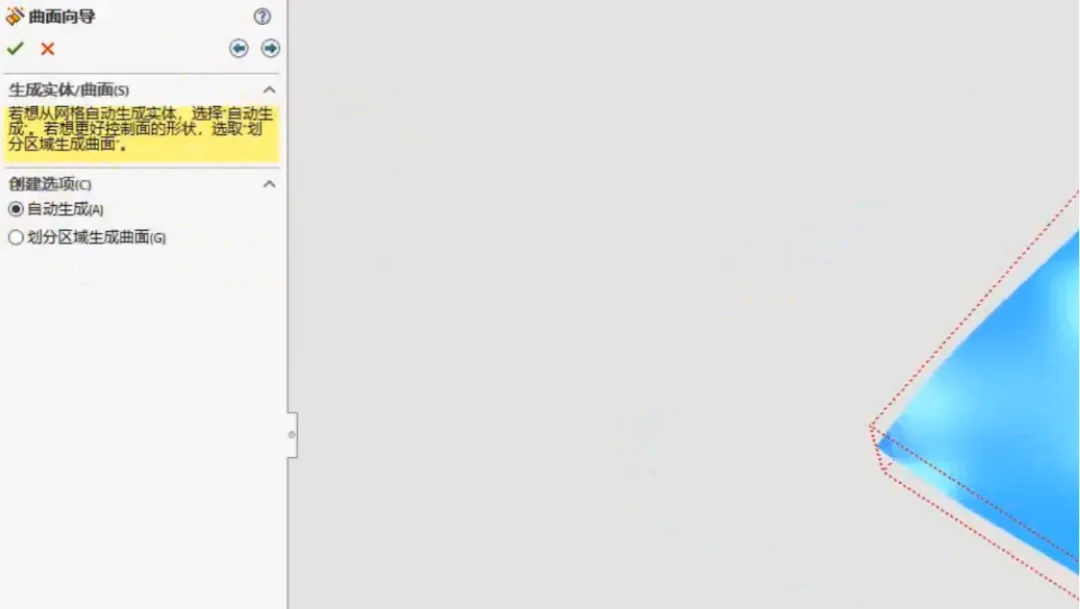

  • 點擊 下一步，在曲面向?qū)е羞x擇 自動生成，系統將根據網格數據自動創建曲面。

14、曲面細節設置

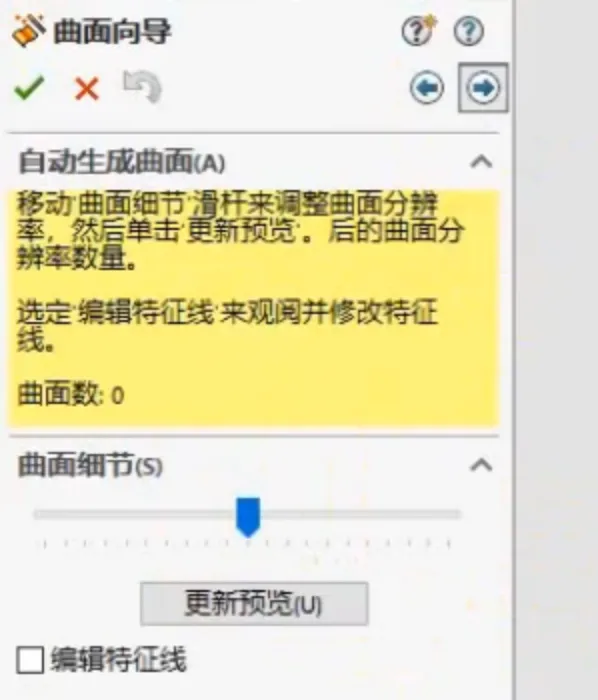

  • 點擊下一步，進入曲面細節設置。如果沒有特殊需求，保持默認設置即可。

15、生成曲面

  • 點擊下一步，系統將生成最終的曲面模型。此時，您可以對曲面進行進一步的編輯和操作。

通過以上步驟，您可以順利將點云數據導入SolidWorks，并生成高質量的實體模型。無論是逆向工程還是三維建模，掌握這一技能都將為您的設計工作帶來極大的便利。ScanTo3D插件的強大功能使得從點云到實體的轉化過程更加高效和精準，助力您輕松完成復雜的設計任務。
