還在為工程圖的電氣設備手動編寫標注嗎？當電氣3D機柜布局完成了，能夠自動生成帶有設備標注的工程圖嗎？同時，可以生成機柜的材料明細表嗎？答案是：可以的！SOLIDWORKS Electrical 3D使用SOLIDWORKS 功能創建工程圖。2D 圖紙?jiān)趫D形區域中打開，除了擁有SOLIDWORKS工程圖一樣的功能外，還能根據電氣設備的屬性，創建關聯設備標注，但與SOLIDWORKS命令不同的是，前者不加載任何圖框。此圖紙滿足電氣工程配置中設置的原理圖圖框的尺寸。

操作步驟：
3D機柜完成布局后，在 “SOLIDWORKS Electrical 3D “選項卡中單擊”創建2D圖紙“命令，創建一個沒有圖框的工程圖，如圖1，圖2所示；

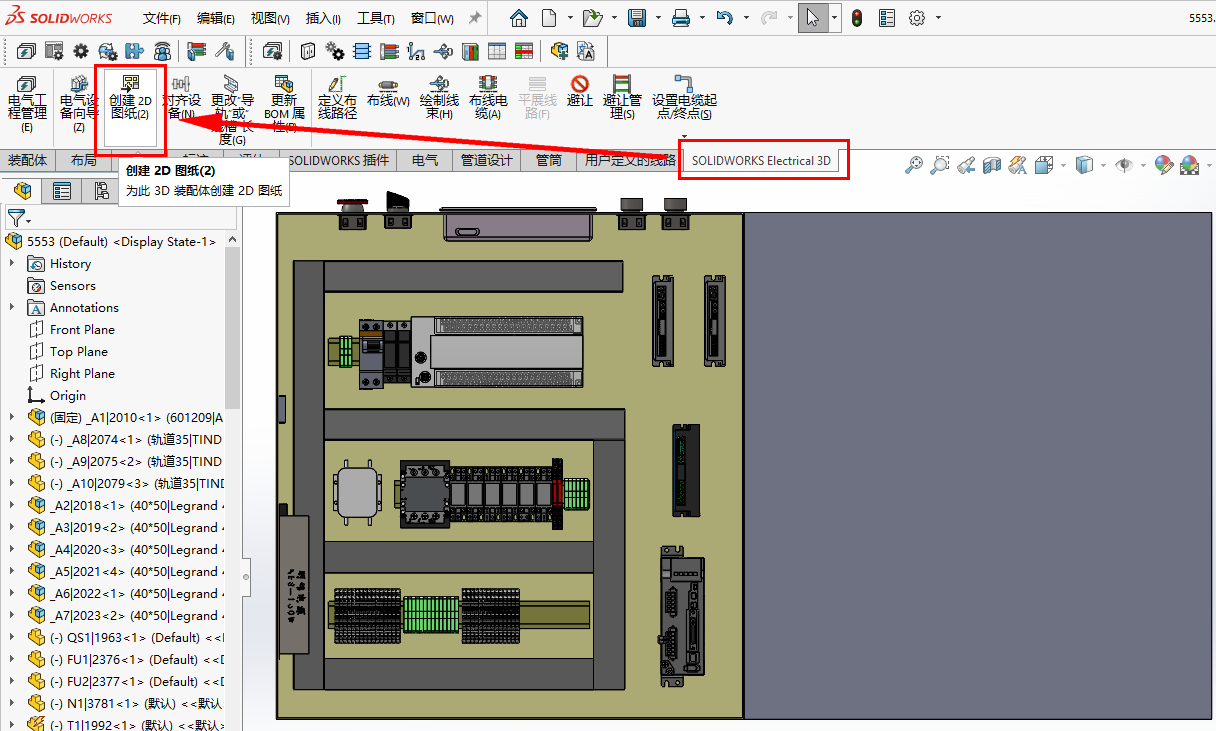

圖1 創建2D圖紙

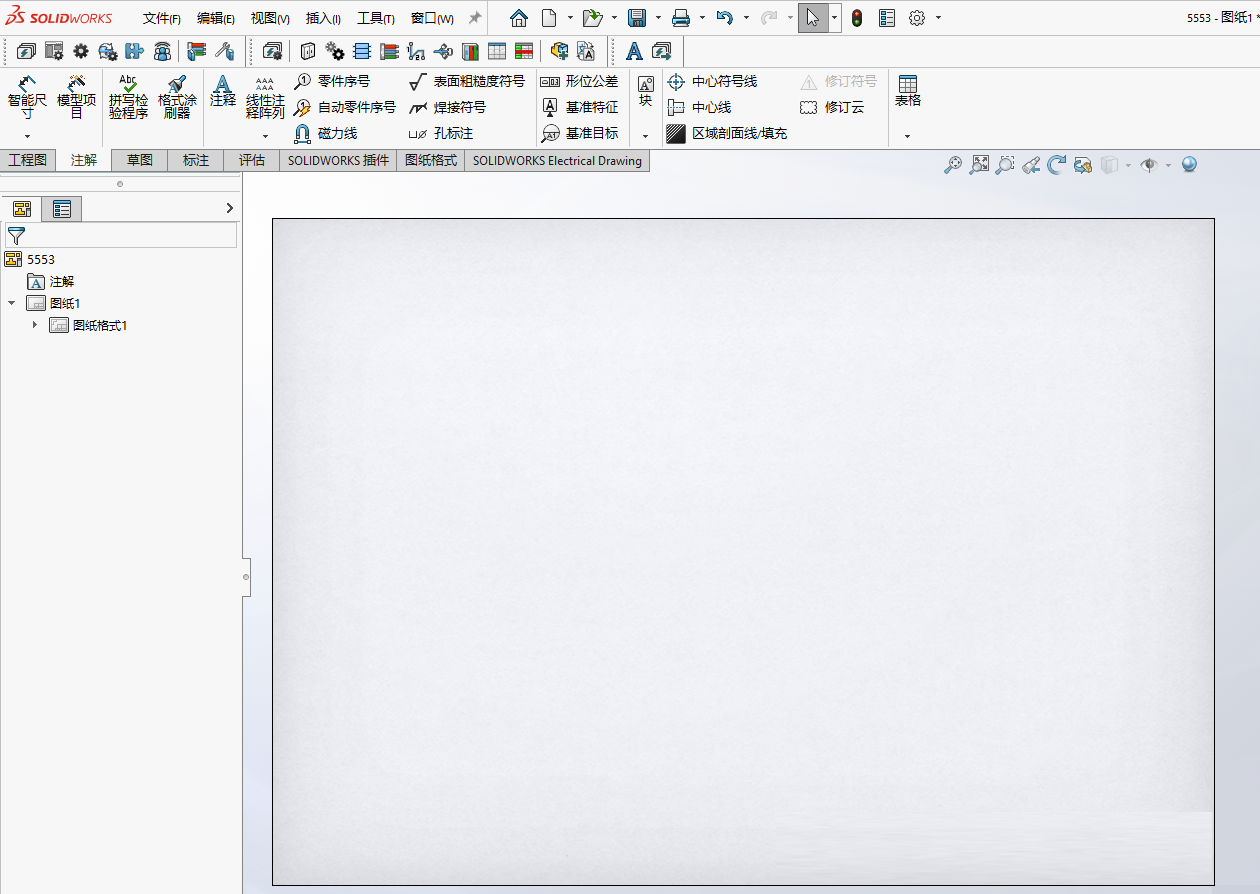

圖2 沒有圖框的空工程圖

從任務窗格的“視圖調色板“中添加需要的工程視圖，如圖3所示；

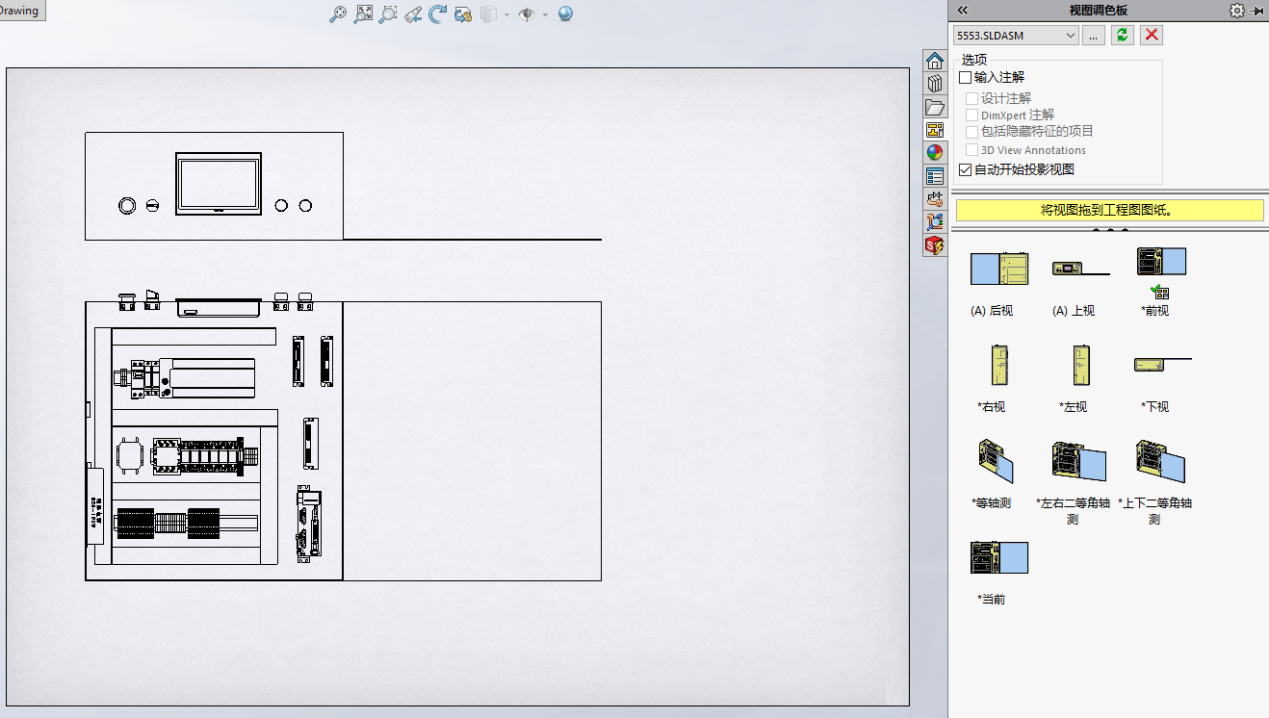

圖3 添加工程視圖

為視圖中的設備添加標注，選中需要添加標注的視圖，在“SOLIDWORKS Electrical Drawing“選項卡中，單擊“創建標注”，如圖4所示；

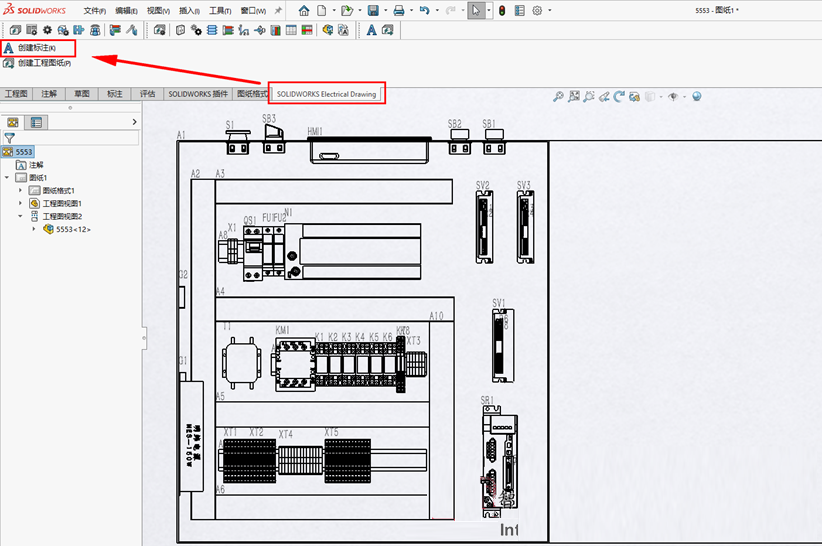

圖4 創建標注

插入機柜設備材料明細表，以及零件序號，如圖5所示；

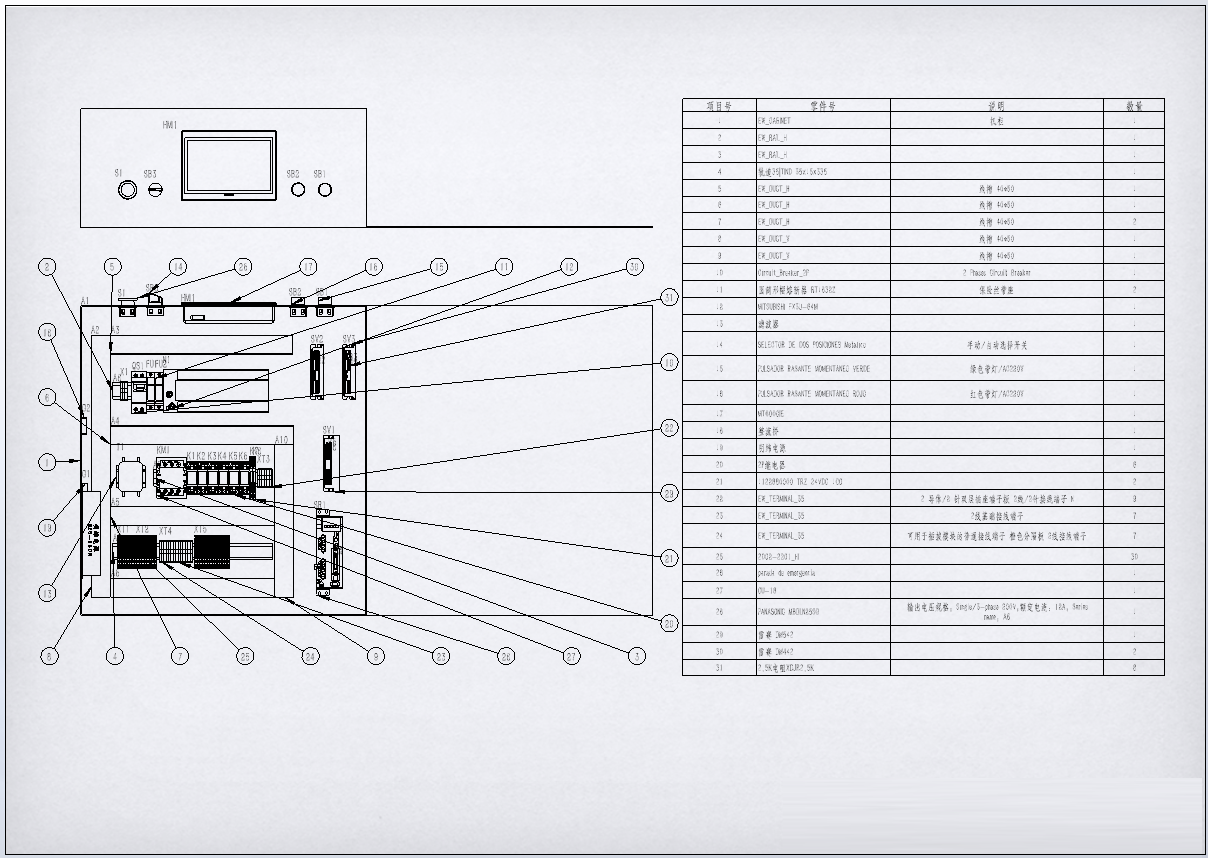

圖5 插入零件序號與材料明細表

最后，把工程圖紙?zhí)砑拥诫姎夤こ虉D紙列表中。在“SOLIDWORKS Electrical Drawing“選項卡中，單擊“創建工程圖紙”，如圖6所示；

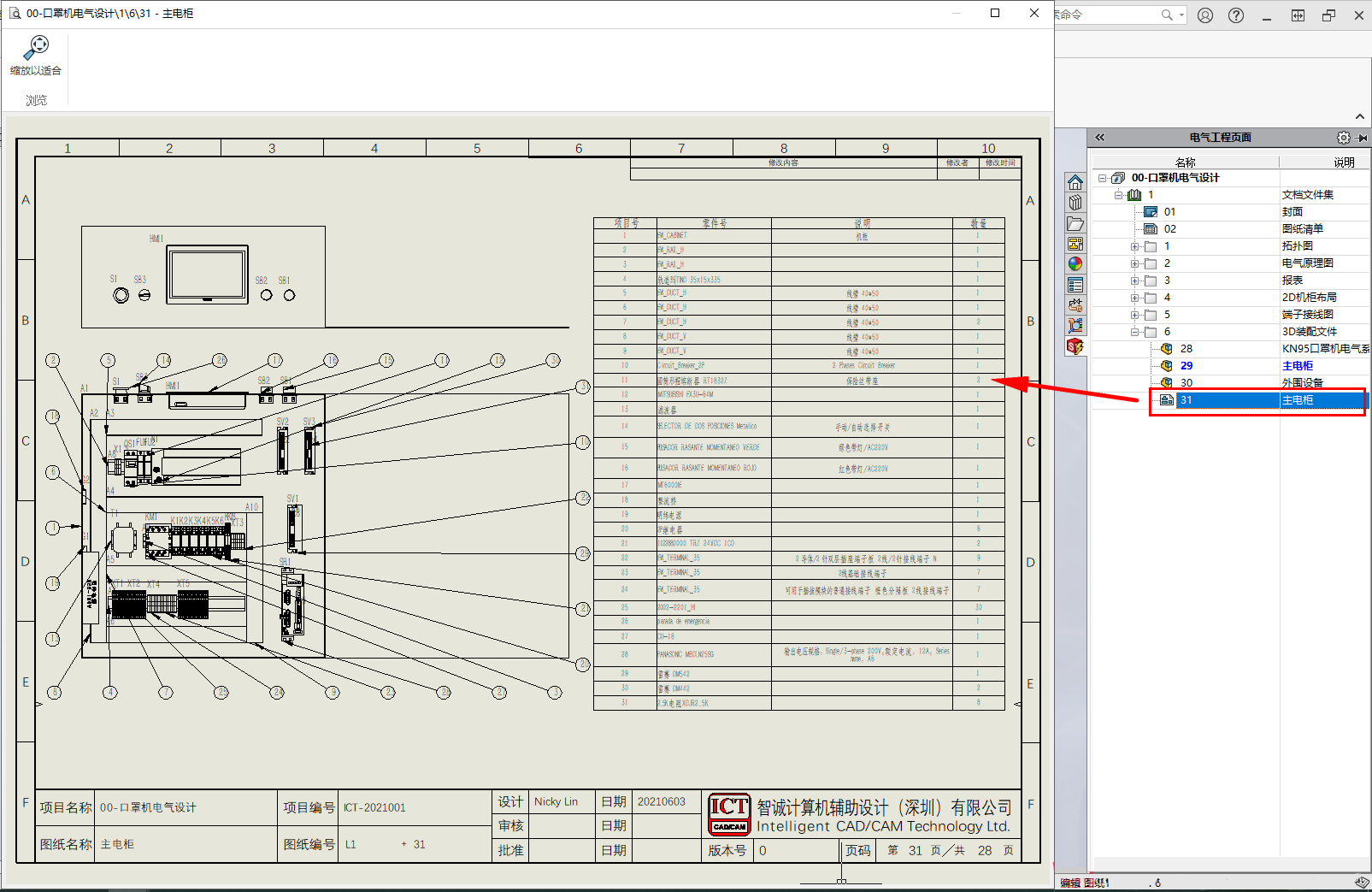

圖6 在電氣工程中的2D工程圖

總結優點：這樣可以幫助設計人員：
● 快速創建帶有電氣設備標注的工程圖紙
● 減少手動編輯導致的錯誤
● 提供完整的電氣機柜工程圖數據
