通常在電氣設計過程中，凡是涉及到PLC的圖紙，一般情況下會使用PLC的信號標注作為PLC連接線的線標。在CAD繪圖的時候，使用手動添加相應的電線標注，這樣人為的操作不僅工作量大，而且容易出錯。從SOLIDWORKS Electrical 2017 SP0開始，軟件新增數據延伸功能，用戶可以快速把PLC的I/O標注或者端子標注應用到電線標號中。本文將介紹SOLIDWORKS Electrical如何把PLC的I/O標注作為電線標號使用。

1、操作步驟

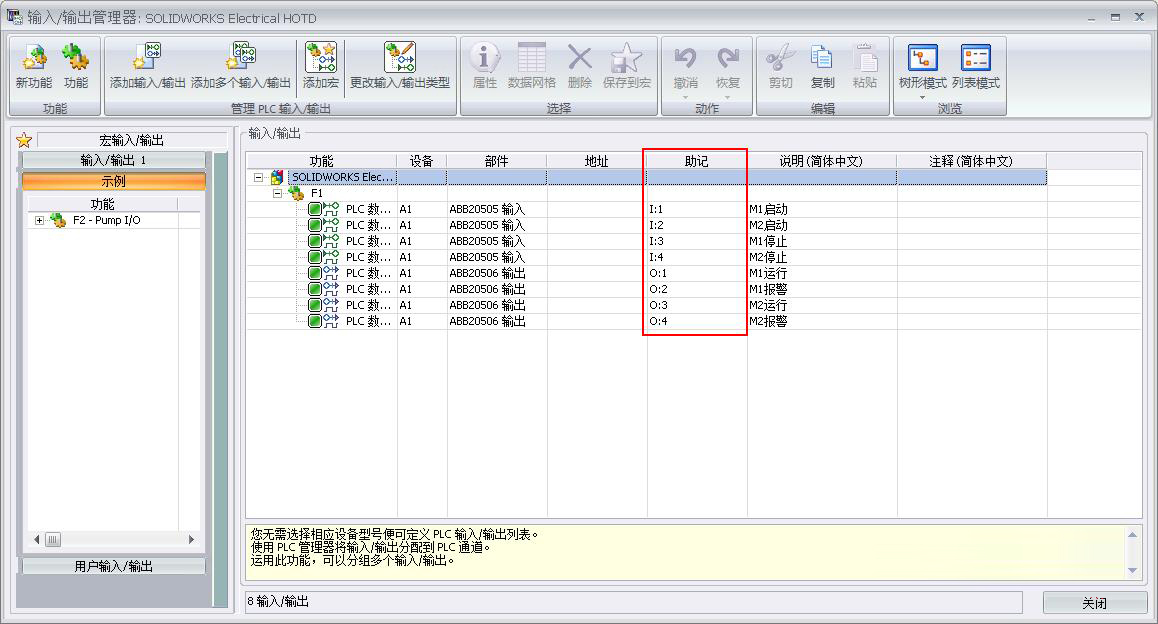

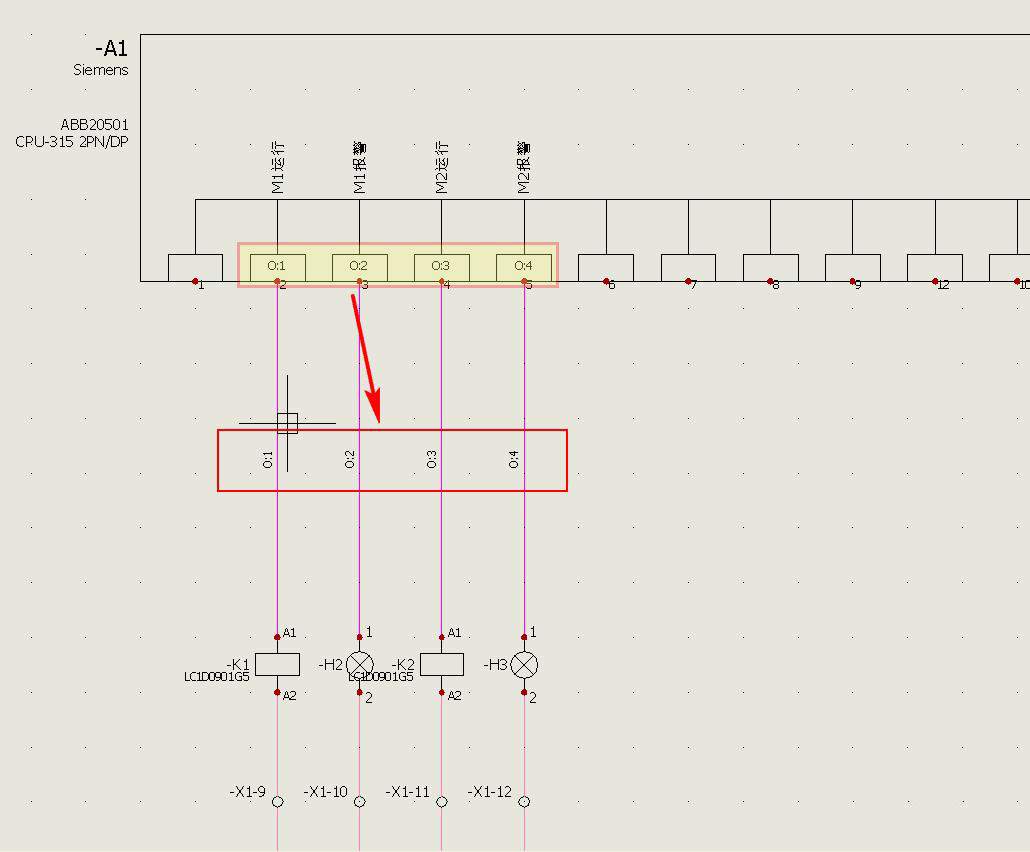

在完成工程設計以及電線編號后，把連接PLC的電線編號變成I/O助記

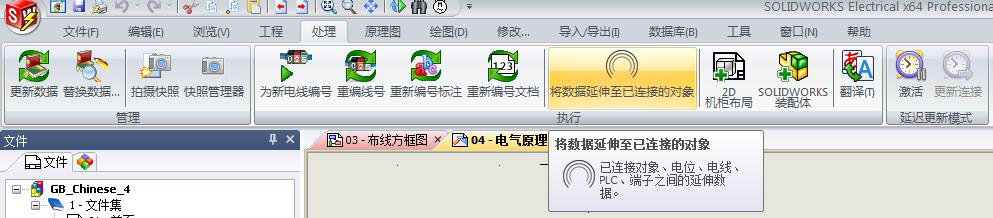

單擊【處理】>【將數據延伸至已連接的對象】

選擇數據延伸的數據范圍

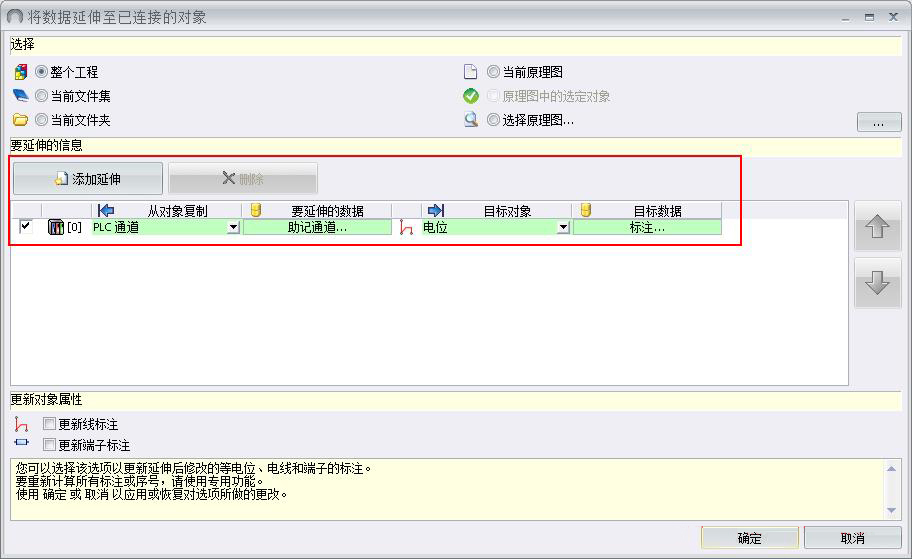

添加需要延伸的信息，在這里我們需要把PLC的助記通道作為延伸的對象

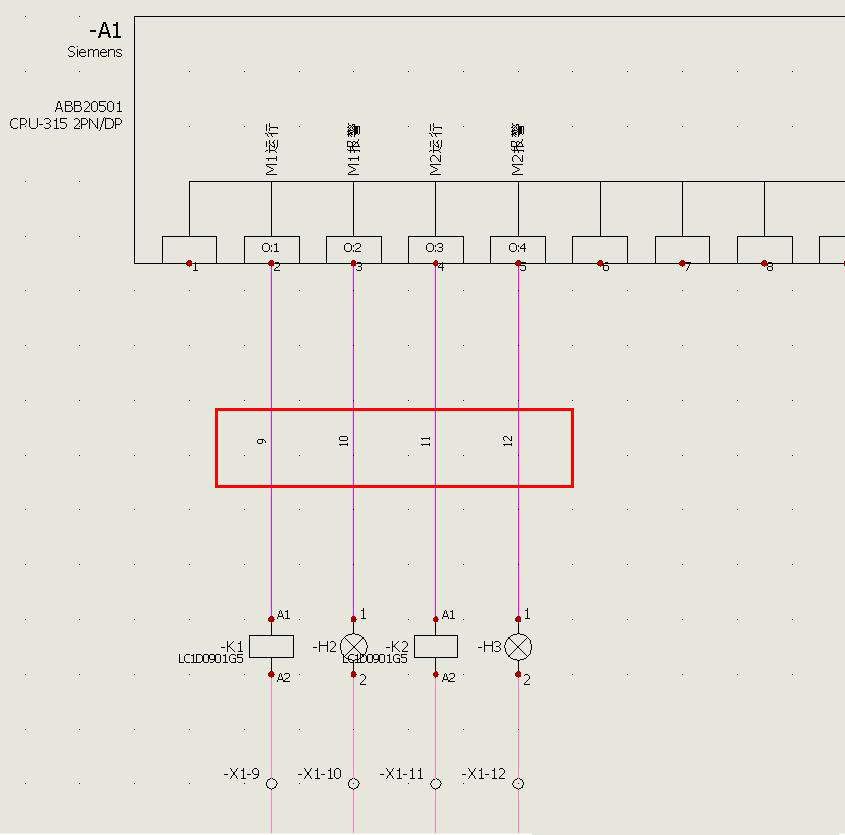

點擊“確定”，電線編號的數據延伸處理完成

2、總結優點
這樣的方法可以幫助企業實現：批量配置特殊標注編號、圖紙標準化
