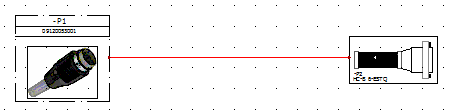

SOLIDWORKS Electrical電氣設計過程中可以分別在布線方框圖和原理圖中使用到連接器，但是用法迥異。讓我們先來學習一下布線方框圖中的連接器。如下圖所示，在符號庫中找到并插入連接器類別的符號，在符號之間建立邏輯連接關系。

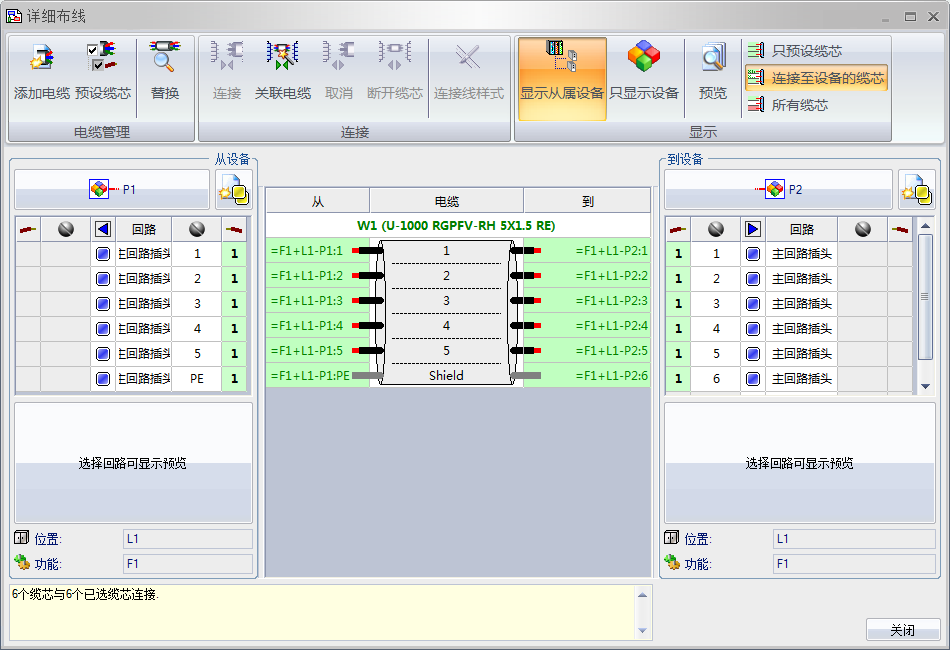

可以事先為每個連接器選擇設備型號，這樣在雙擊電纜（或選擇工具欄中的“詳細布線”）就可以為連接器選擇合適的電纜。建立了詳細的連接關系后，方可以完成詳細布線。

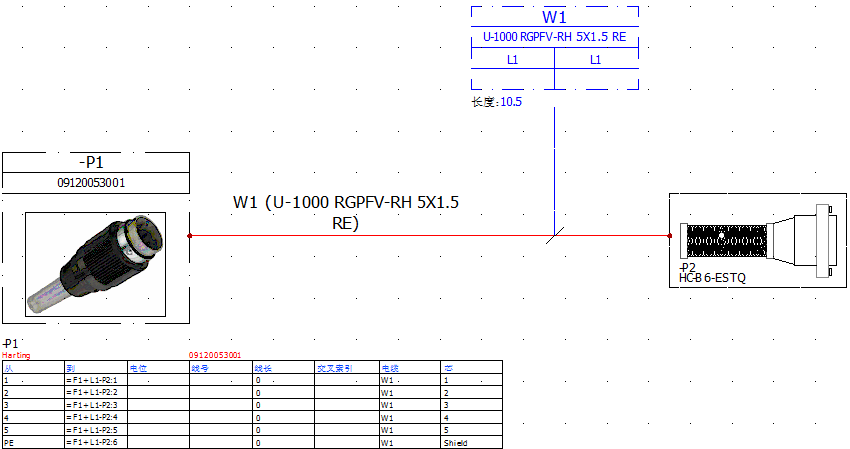

此時，也可以直接雙擊W1進入電纜的屬性界面，設定具體屬性。例如電纜長度等。在完成設置后，可以在方框圖中直接使用電纜標簽更詳細的詮釋電纜的連接狀況。也可以使用插入接線表的方式更詳細的表述連接器的接線關系。
