SOLIDWORKS Electrical讓工程師更專注于設計，減少查找軟件功能的時間，讓SOLIDWORKS Electrical成為工作中的助力。在實際使用中多多少少都會遇到一些自己無法解決的問題，也有許多工程師都掌握著自己獨有的SOLIDWORKS Electrical使用技巧。那么我下面來介紹幾個常見的問題和常用的小技巧，請跟我們一起去了解吧。

一、常見問題

1、設備型號、符號回路類型相關

1.1、SOLIDWORKS Electrical 管理多種類型的回路，分別對應不同類型的電氣設備。剛剛學習該軟件時，常常會因為回路類型不匹配而造成的一些問題，下面我們先來看看回路類型

圖1

如圖1所示，

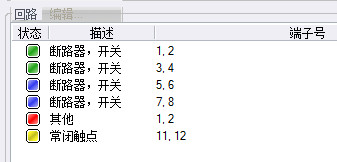

“綠色”：實際設備有相關回路并且已經在圖紙中有符號使用

“藍色”：實際設備中有，但還沒有符號使用

“紅色”：實際設備中沒有該回路，但是符號有

“黃色”：實際設備中沒有該回路，通過添加虛擬回路得到的，且符號中沒有使用

1.2、選型時，回路一致會自動匹配，并把型號回路信息顯示在原理圖上

 圖2

1.3、 觸點使用與溢出

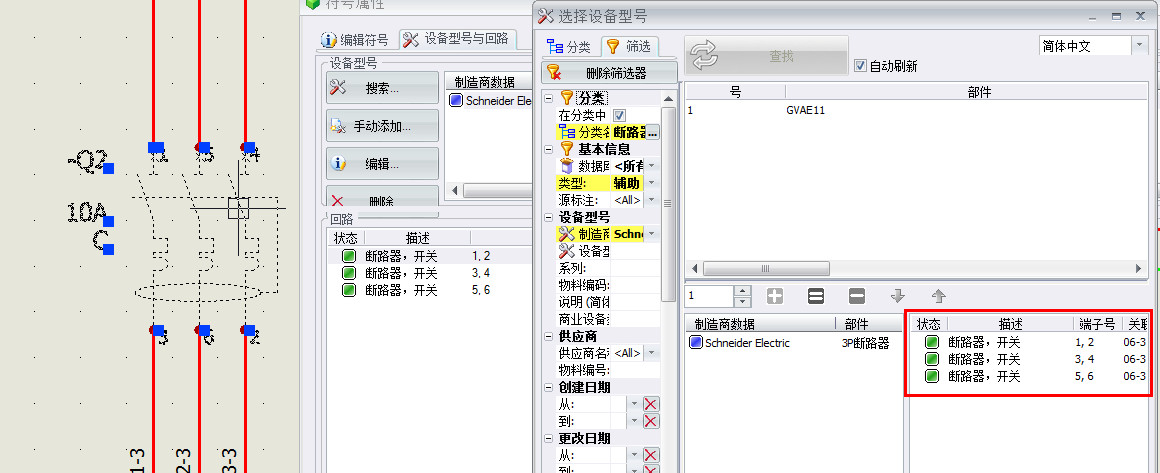

 圖3

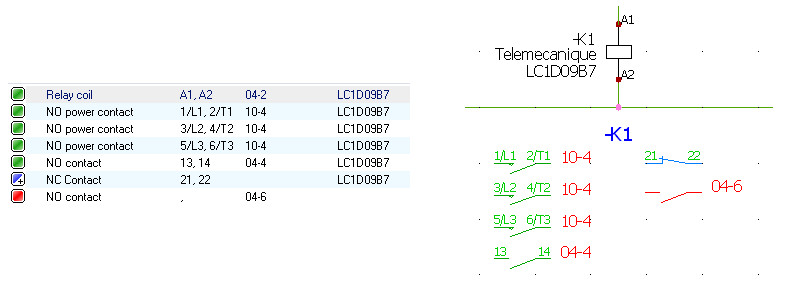

如圖3所示

“綠色”：符號和設備型號回路是匹配的

“藍色”：設備中有，但還沒有符號使用

“紅色”：設備中沒有該回路，但是符號有，表示觸點溢出，需要更換設備型號或者增加設備型號

2、不能框選元器件，或者不能使用Ctrl+A快捷鍵。

這表示快捷鍵沖突，需要檢查翻譯軟件或者其他軟件是否開啟，如開啟關閉即可。

3、軟件提示無法連接到數據庫或者無法連接協同服務器

3.1、無法連接到數據庫的提示

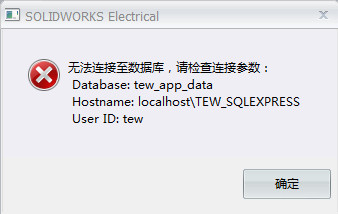

圖4

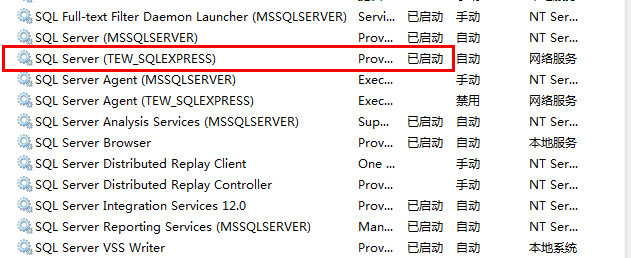

請檢查服務中的數據庫服務是否開啟，如圖5所示

 圖5

3.2、無法連接協同服務器

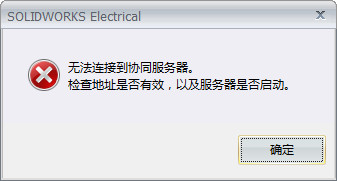

圖6

請檢查服務中的協同服務器是否啟動，如圖7所示

 圖7

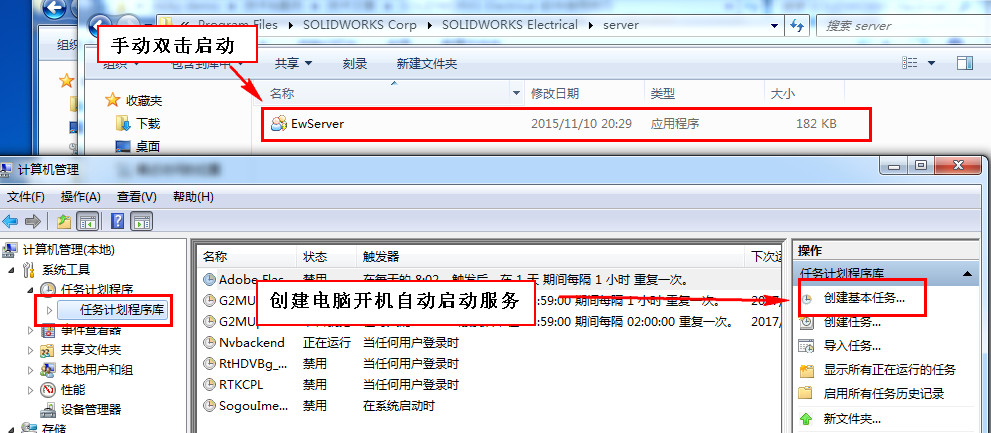

如沒有該服務的話，有可能是殺毒軟件誤殺了，這時就需要手動到安裝文件夾下啟動該服務（每次重啟電腦都需要啟動一次），也可以添加協同服務器到電腦的計劃任務中

 圖8

4、自動布線不成功，或者無法布線，或者布線結束后模型連接點處有接線頭但是無電線

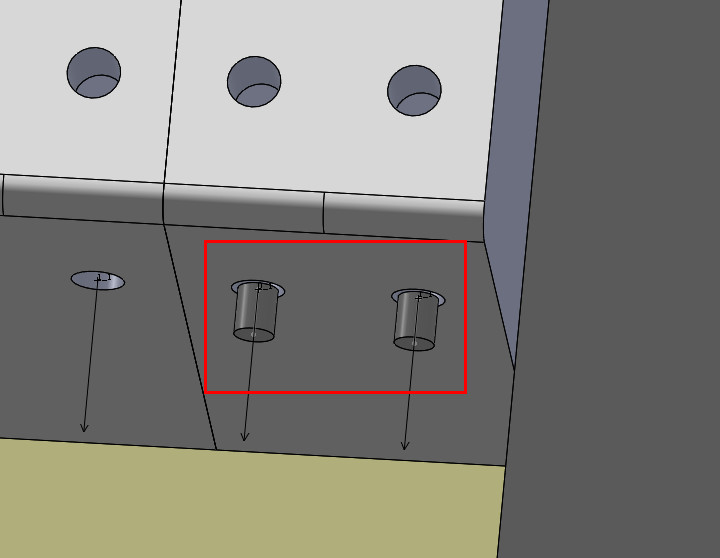

 圖9

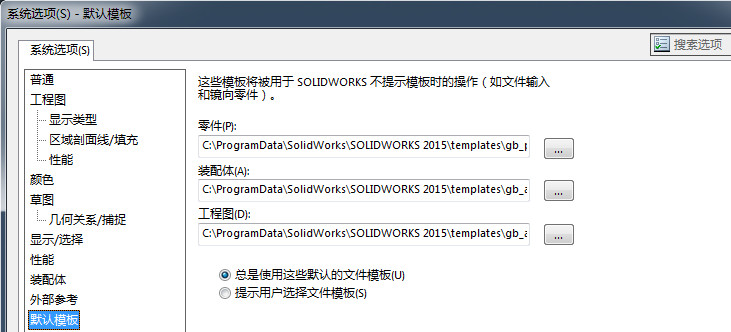

這時檢查軟件是否設置了默認模板，如圖10所示

 圖10

二、使用技巧

1、快捷鍵設置和使用

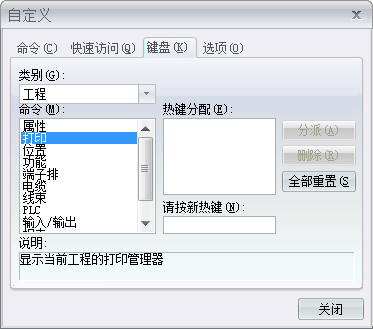

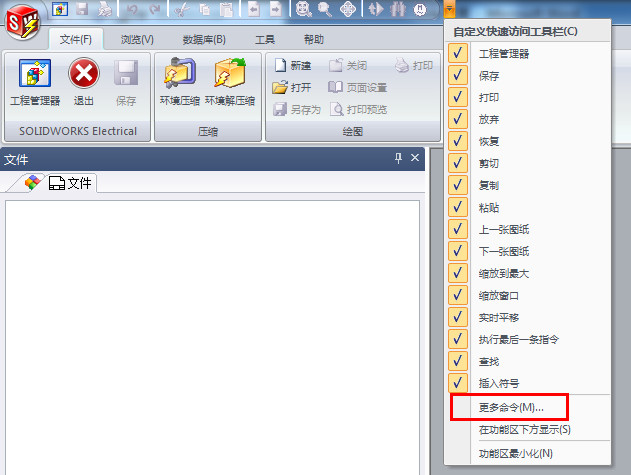

1.1 如圖11、12所示，可簡單設置一些快捷鍵

 圖11

圖12

1.2、 在繪制圖紙工程中，可雙擊鼠標中鍵查看完整圖紙

2、符號多重標注

在實際應用中，常常會有一些很長的設備說明需要顯示在圖紙中，特別是PLC的一些說明，那么這么長的一串文字通常會阻擋到其他符號的顯示 ，那么可以怎么做才能兩者兼得呢？

這時候我們可以使用符號中的多重標注以及“|”符號來完成

 圖13

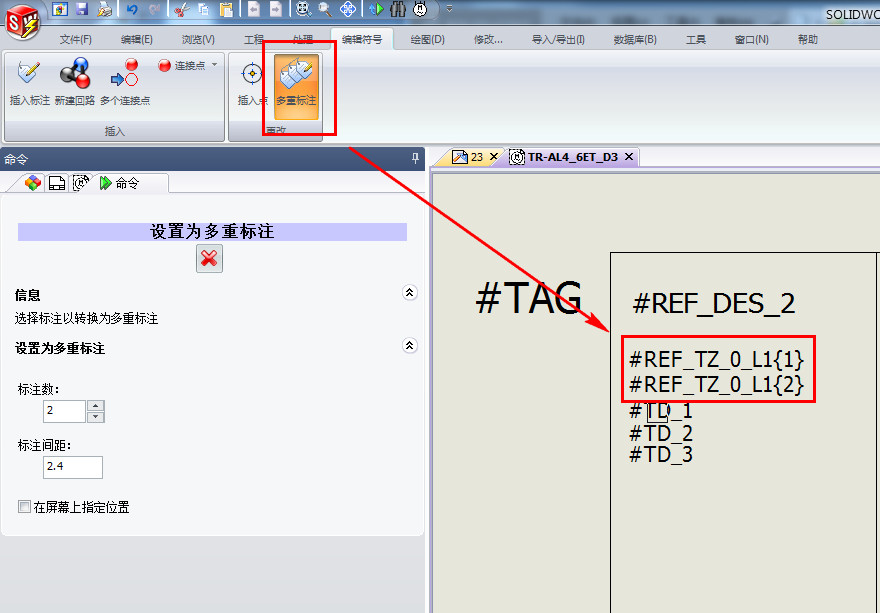

把符號標注設置成多重標注

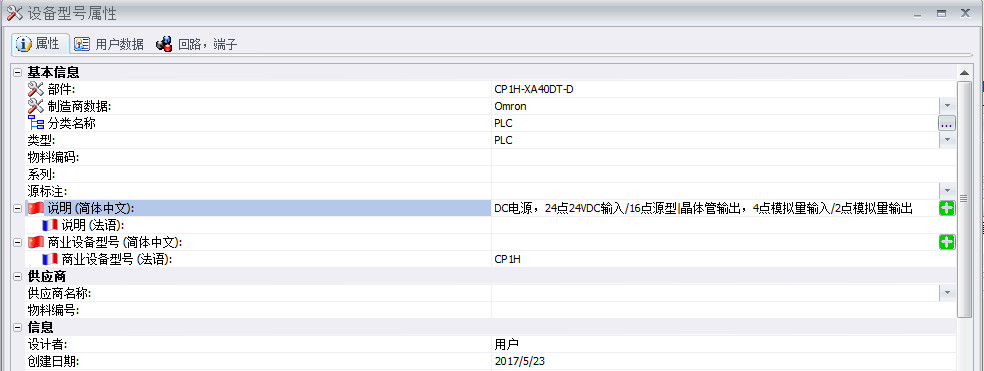

 圖14

使用“|”符號進行分行

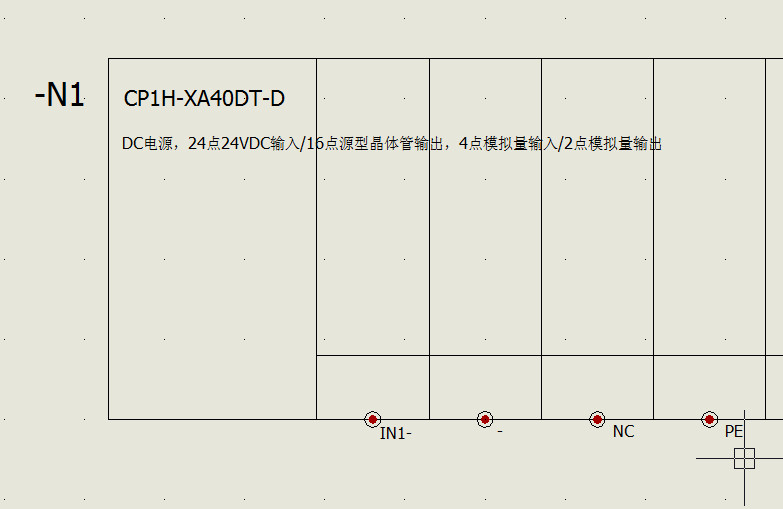

如圖15、16是使用多重標注后的對比

 圖15

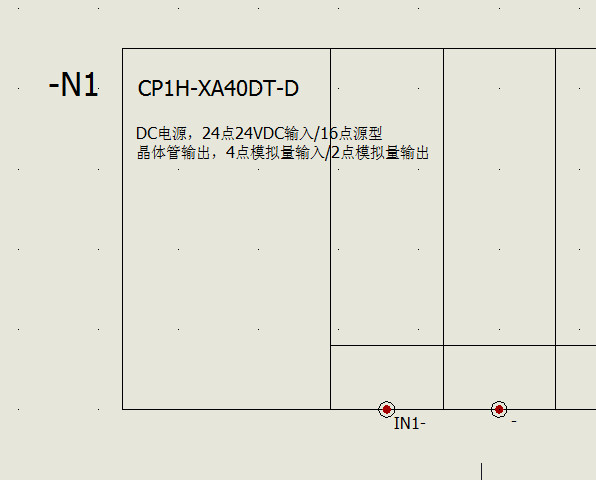

 圖16

如果2行還是不能滿足當前符號的空間，可以繼續分成3、4行，是沒有一個限制的。
