PDM作為數據管理平臺，在PDM系統內使用流程進行審批圖紙不僅能加快審核速度，還能免去打印所需要花費的時間和人力，加快工作效率。在流程審核過程中可使用eDrawings對圖紙需要修改的地方進行圈紅標志，駁回給設計者進行修改。

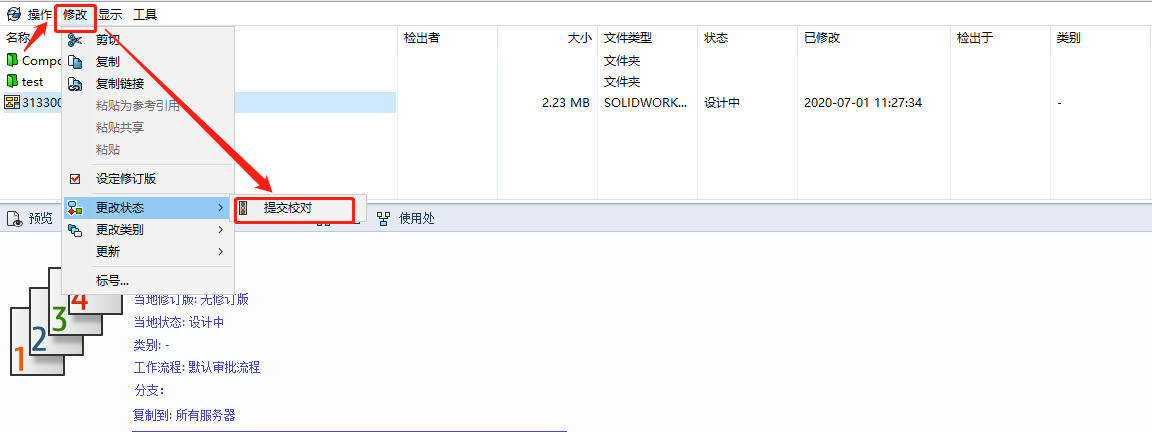

一、設計工程師設計完畢提交校對

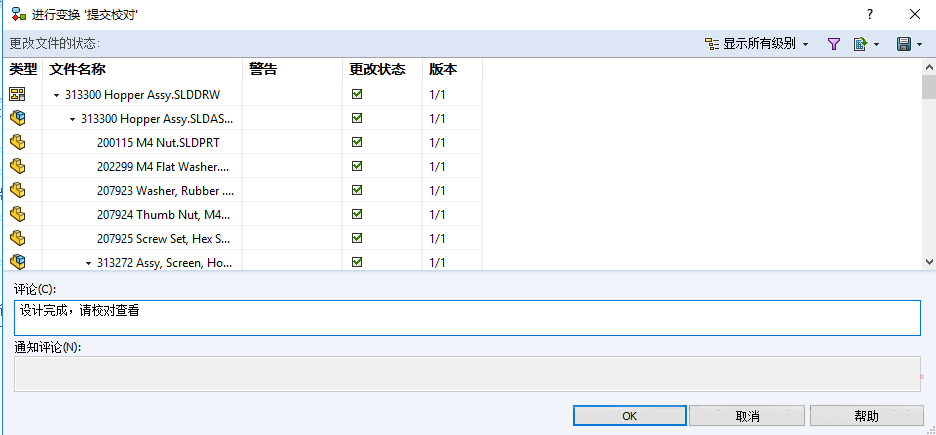

二、確定提交校對文件

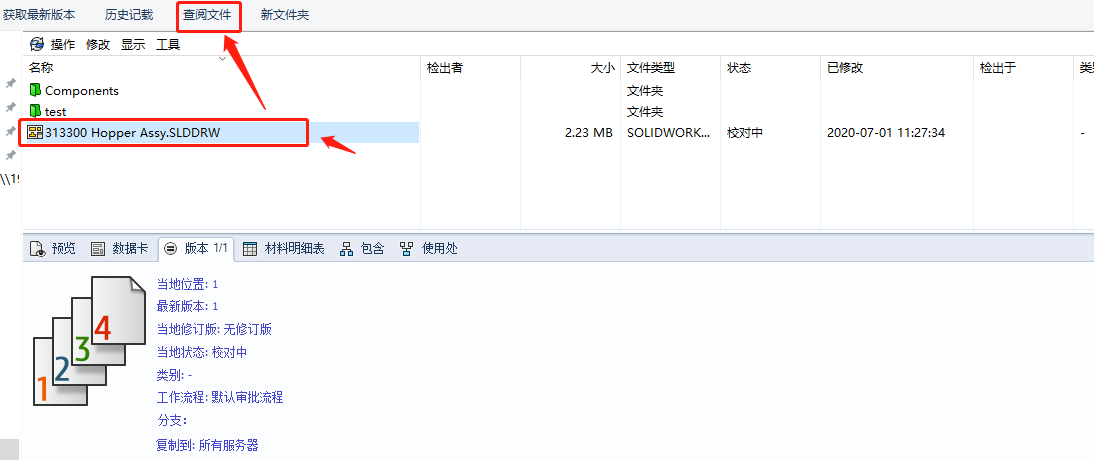

三、點擊需要查看的文件，使用eDrawing查閱圖紙

四、確定有需要修改的地方先把文件檢出

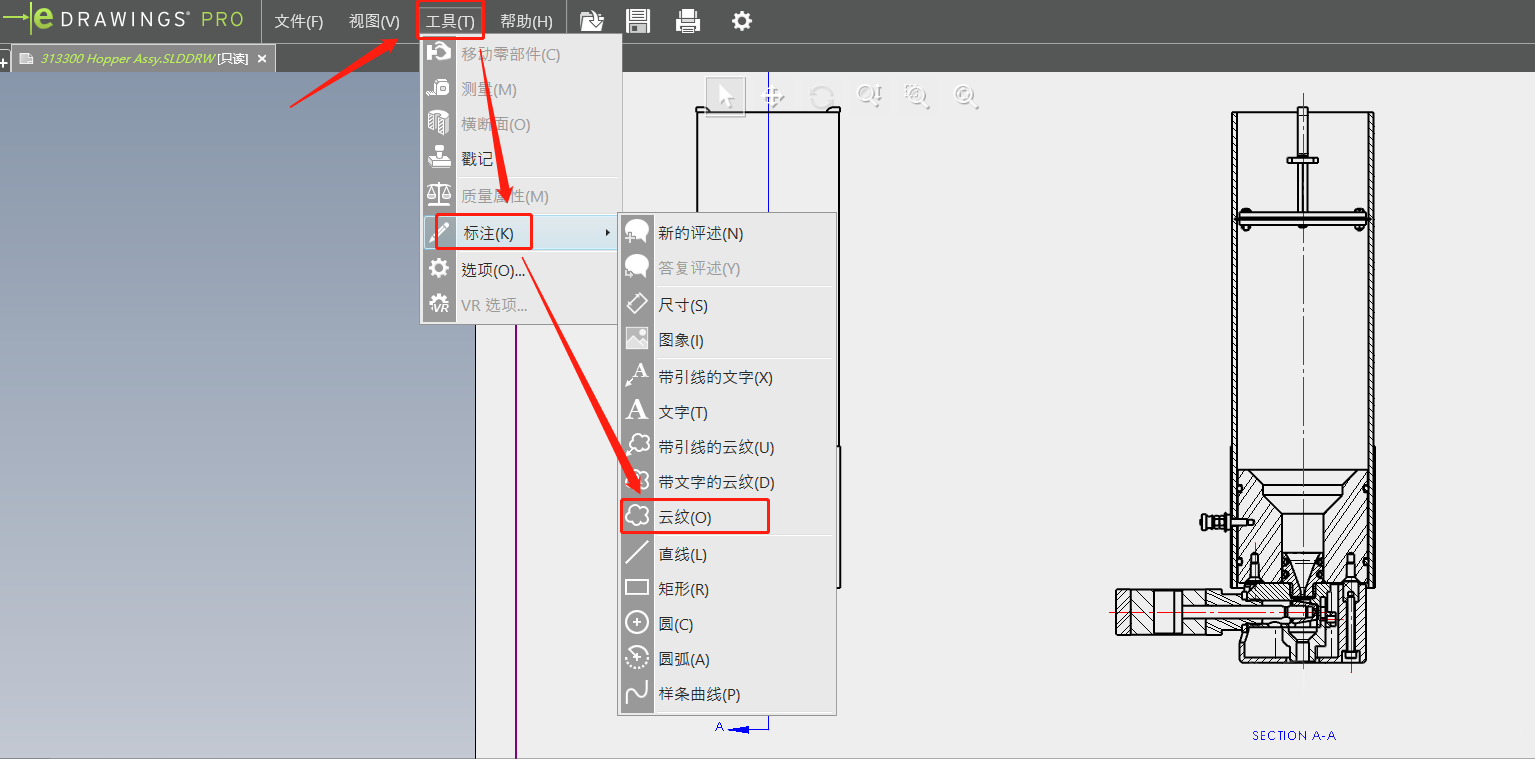

五、對于需要修改的地方使用eDrawing工具>標注>云紋，進行添加標注

當然也可以直接使用Solidworks打開工程圖進行添加必要的修改說明

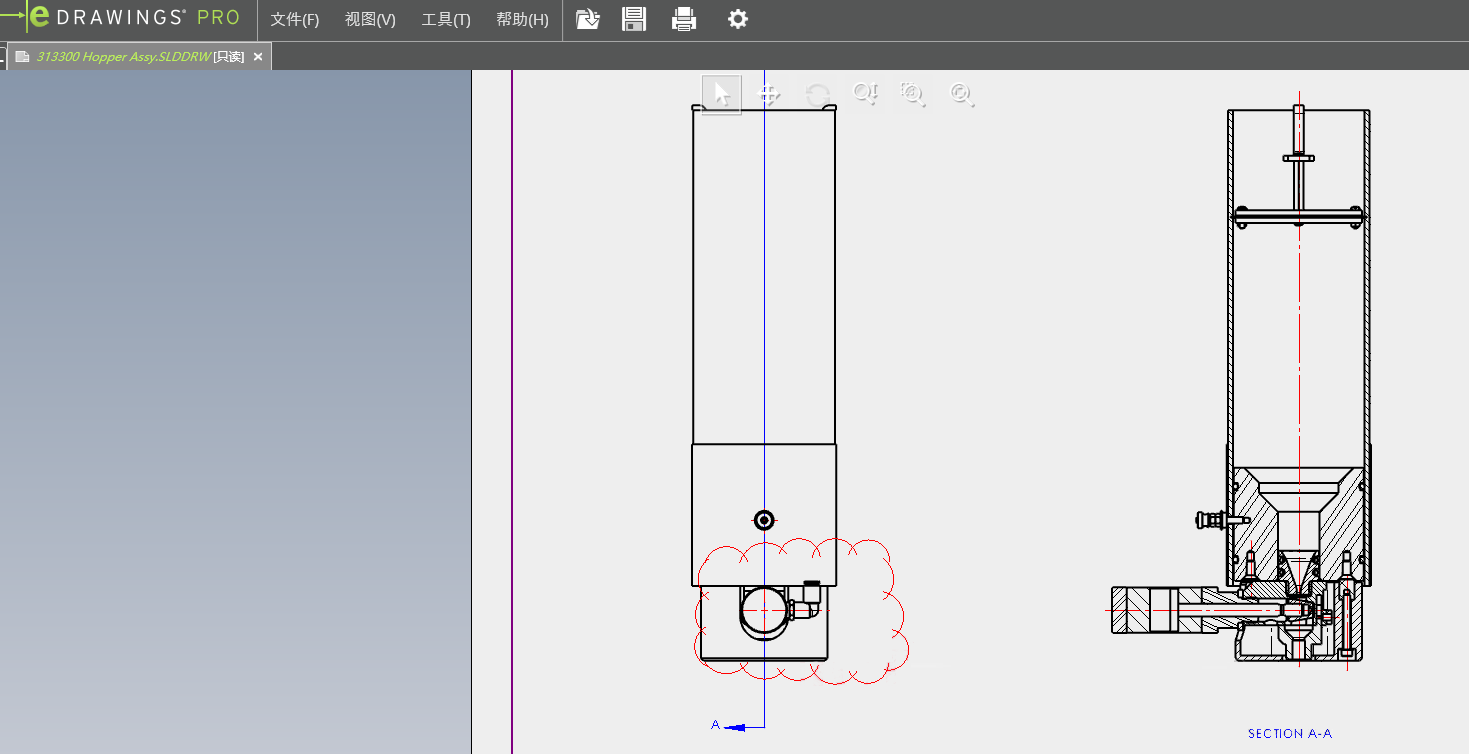

六、添加標記完成

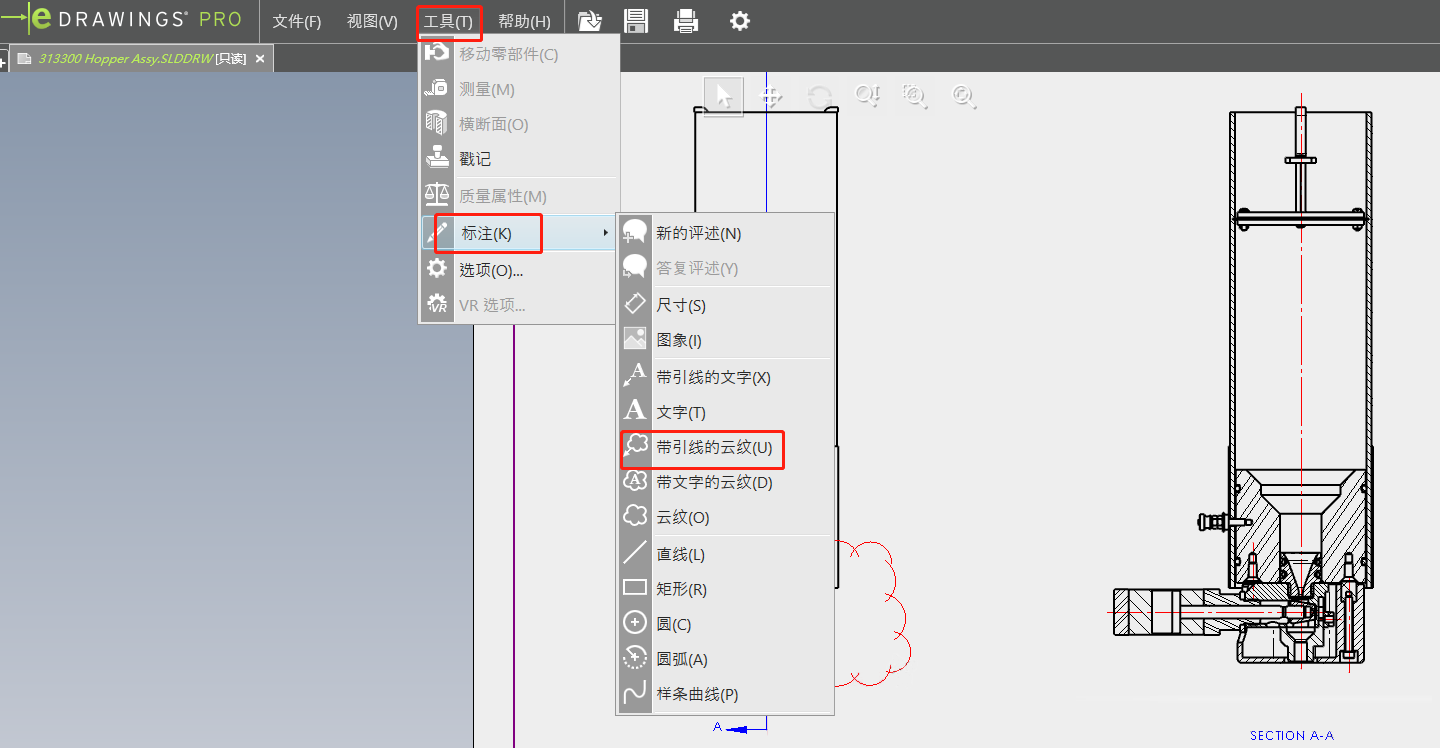

七、對標記地方進行文字說明，使用工具>標注>帶引線的云紋

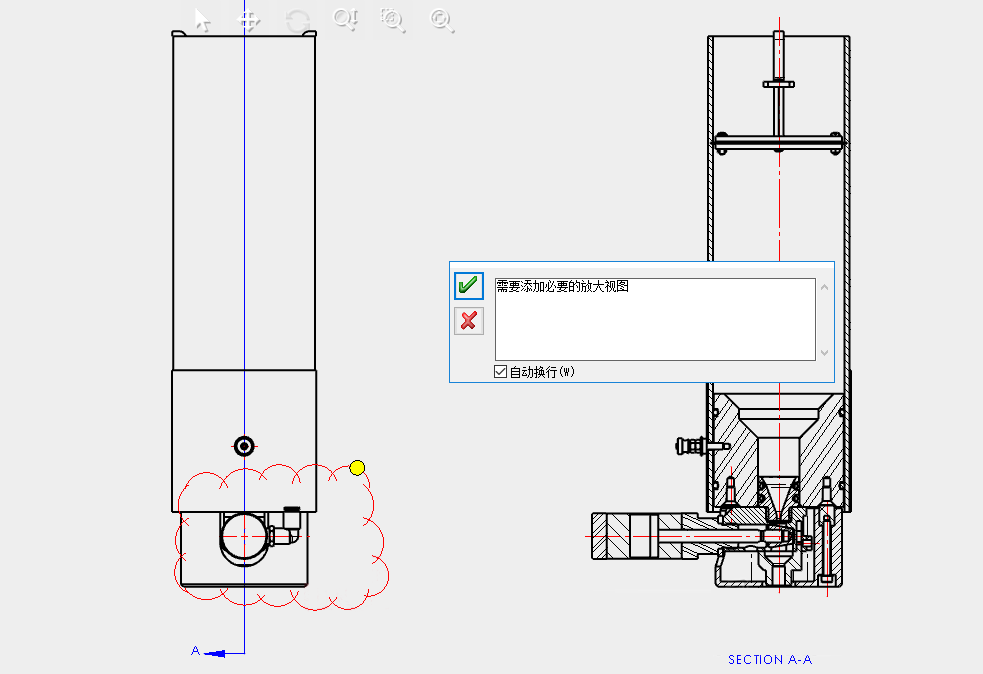

八、添加說明文字

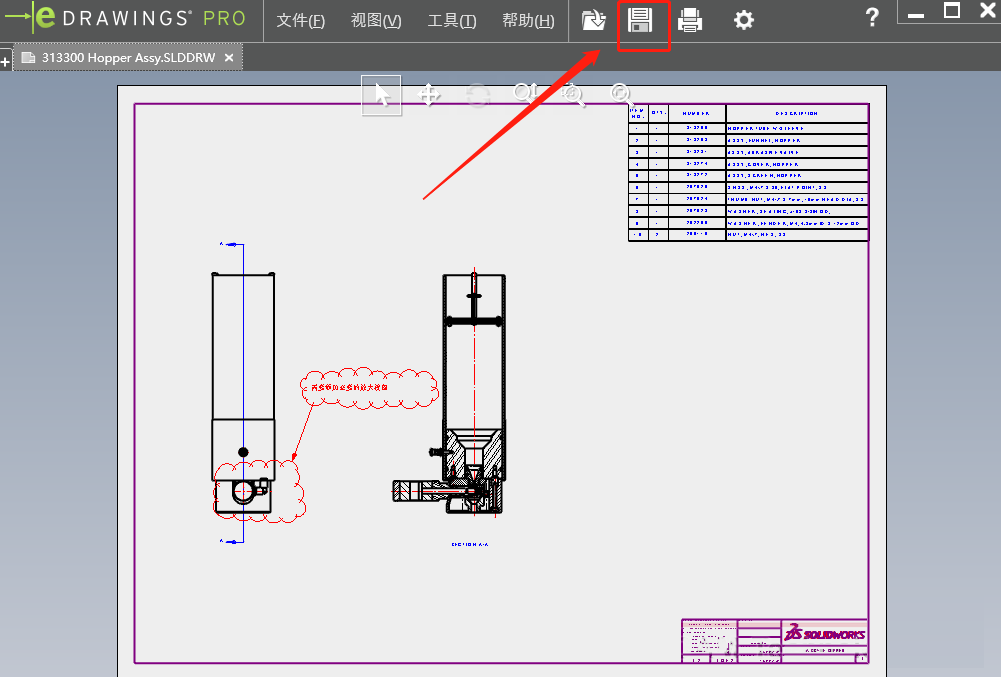

九、添加完畢點擊保存

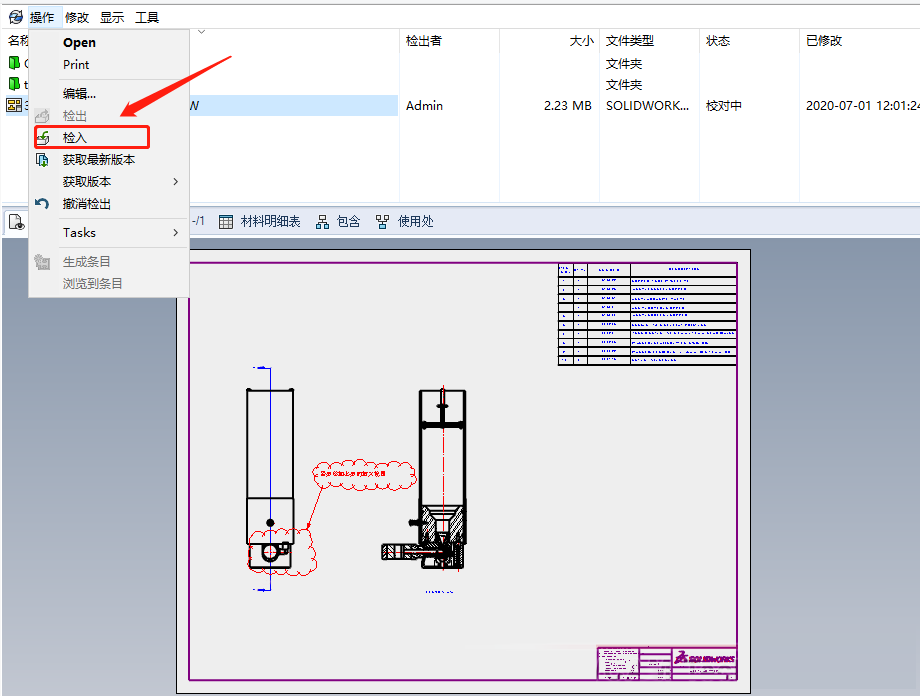

十、對修改完畢的文件進行檢入

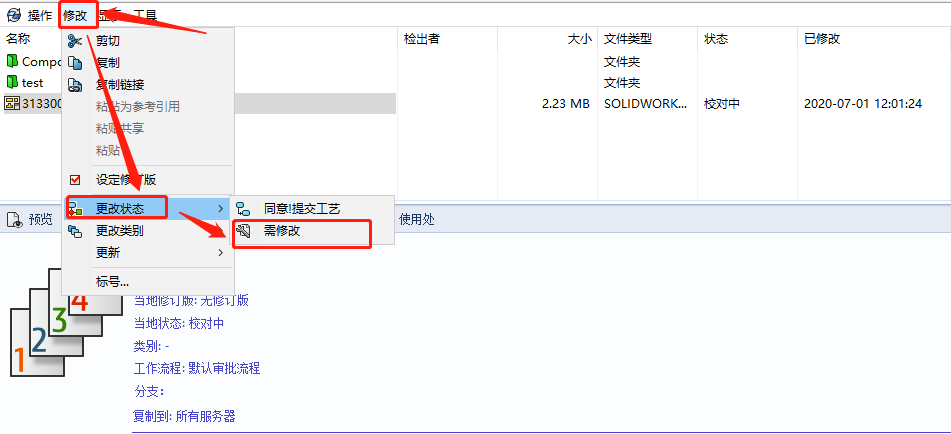

十一、審核者將文件進行駁回到設計師

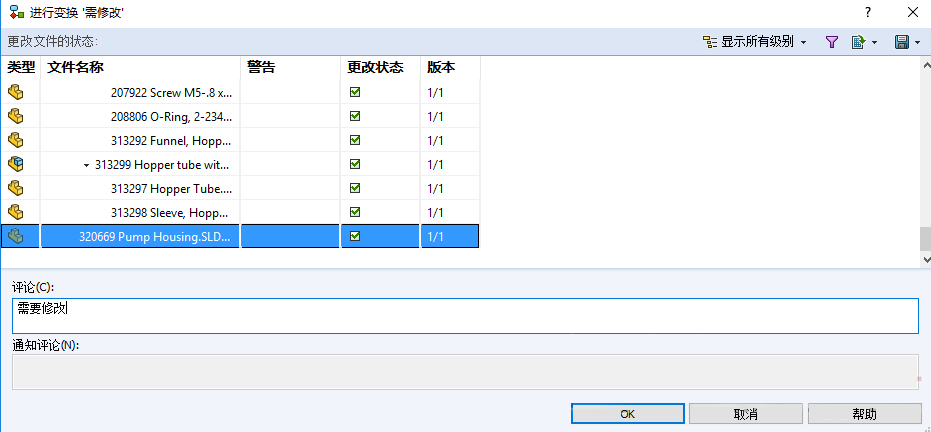

十二、可添加必要的駁回評論

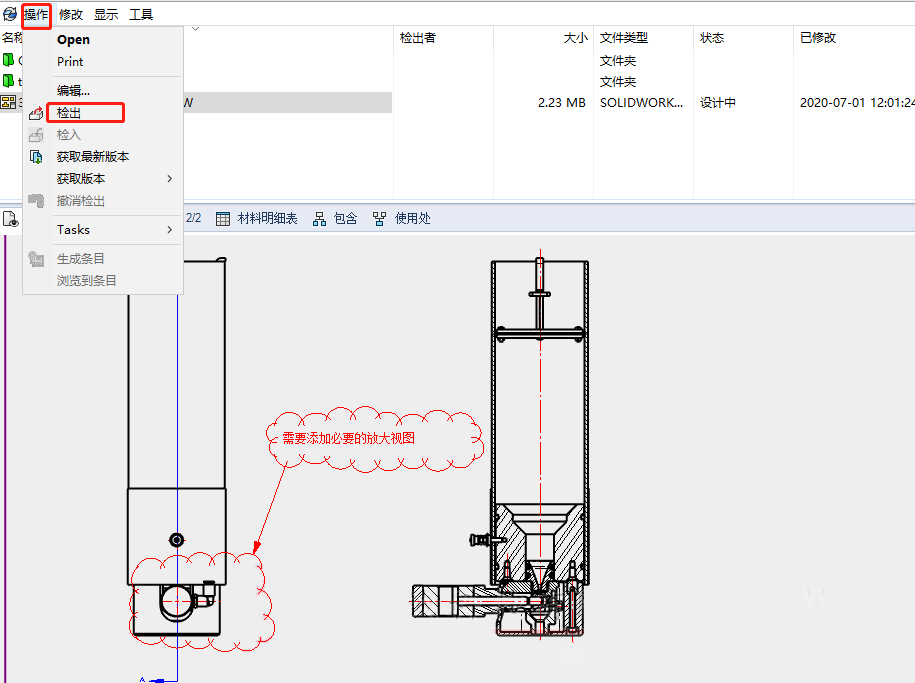

十三、設計師將要修改的圖紙進行檢出后，用Solidworks打開修改

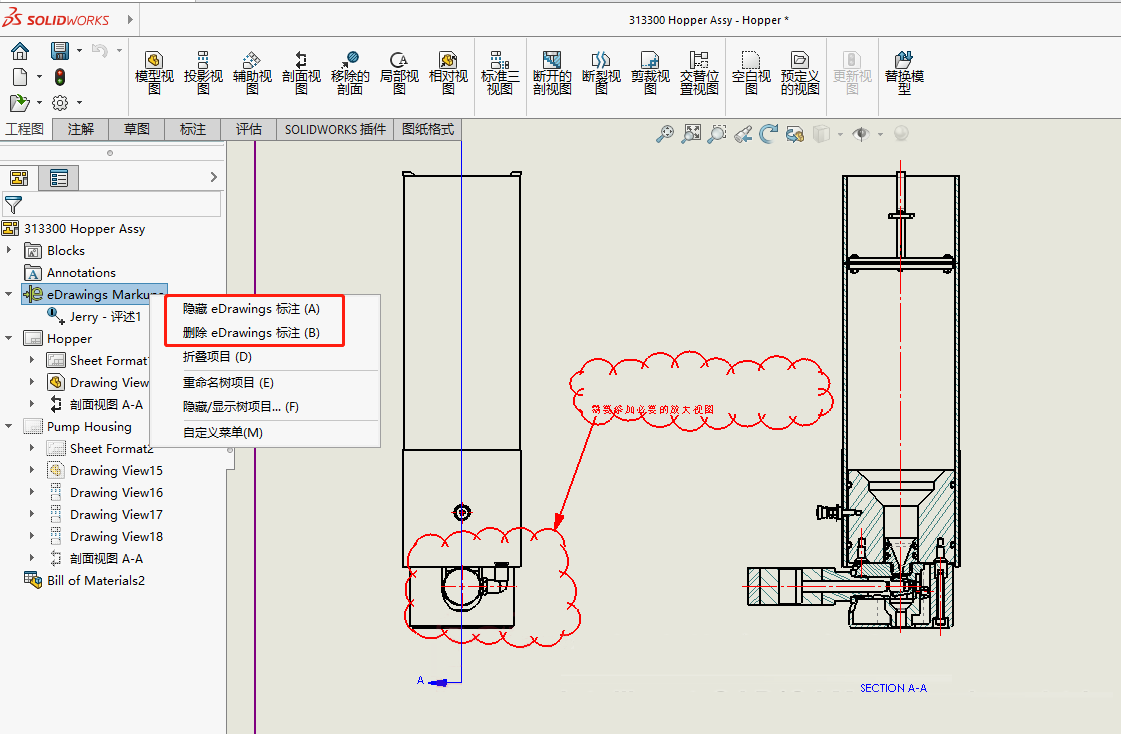

十四、設計師可將eDrawing標注進行隱藏或者刪除

十五、修改完畢后保存再將圖紙檢入即可
