本篇文章我們將了解快速關系、對稱關系、虛擬交點、圓、圓弧和直徑的尺寸標注，以及 SOLIDWORKS 2020 中添加的稱為側影輪廓實體的新功能。

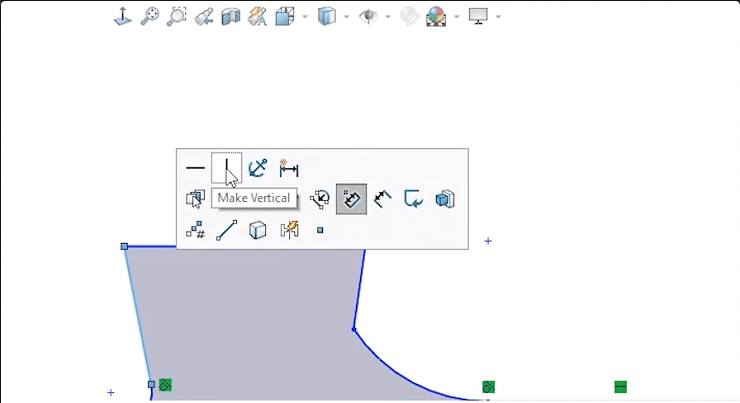

一、快速添加關系

快速關系允許我們在草圖上選擇幾何圖形并快速添加關系。通過選擇兩條線之間的公共端點，我們可以輕松地向草圖添加關系。重要的是我們可以通過單擊幾何體來添加關系來快速執行此操作。

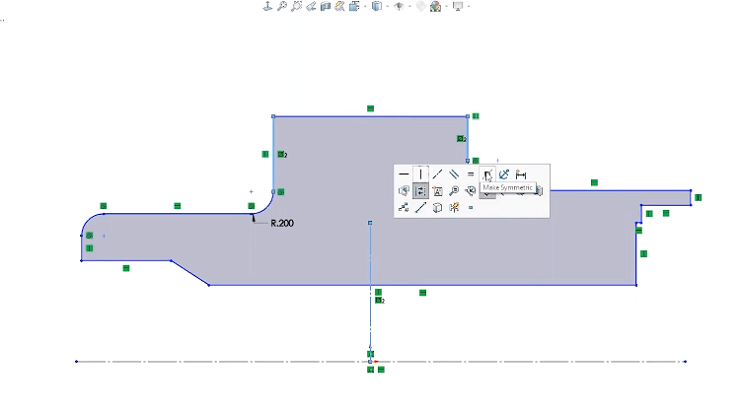

二、對稱關系

我們可以通過在兩條線和構造線之間添加關系來在兩條線之間應用對稱性。要做到這一點，我們先按住 Ctrl 鍵選擇兩條線，然后單擊構造線，接下來可以添加對稱關系。這樣可以通過來回拖動線來輕松調整設計，并且兩條線都與構造線保持對稱。

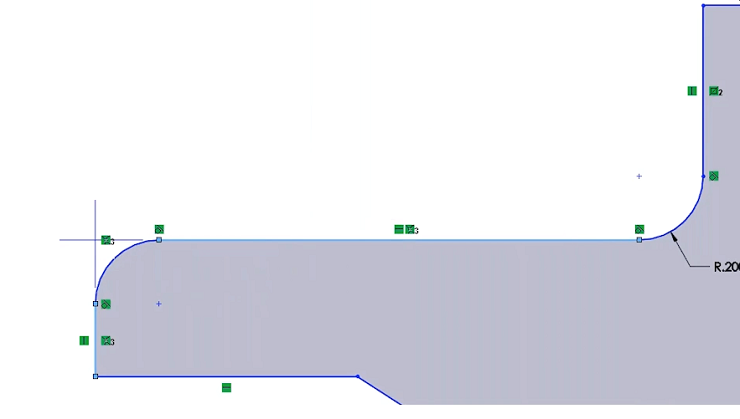

三、虛擬交點

即使兩個草圖實體不相交，我們也可以創建兩個草圖實體的虛擬交點。通過選擇要應用虛擬交點的兩條線并激活上下文工具欄中的“點”命令，便可以快速添加虛擬交點。

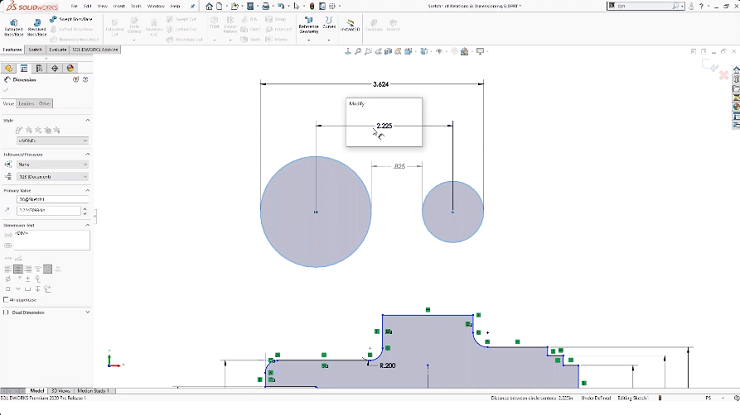

四、圓、圓弧和直徑的尺寸標注

當我們向圓添加尺寸時，默認情況下它始終會測量這些圓弧的中心。但是如果我們試圖從切點標注尺寸，可以通過按住 Shift 鍵并單擊兩個圓的外側來實現。Shift 鍵允許快速選擇圓弧內部或外部進行尺寸標注。

此外，在為圓弧手動添加尺寸并選擇左側面板中的引線選項卡，我們也可以調整圓弧條件來控制尺寸在草圖中的位置。

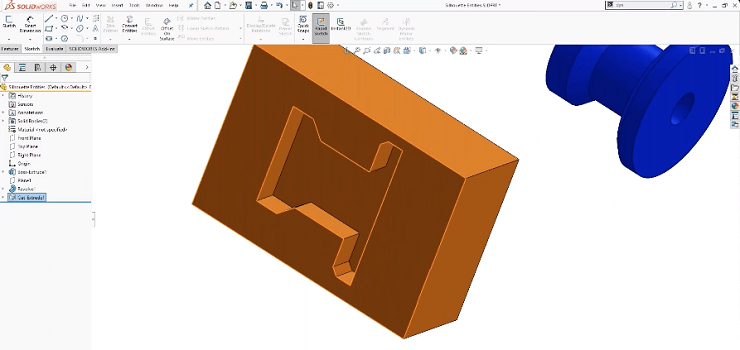

五、側影輪廓實體

2020年引入的這項新功能允許將裝配體中零件或零部件中的實體輪廓投影到平行草圖平面上來創建多個草圖實體。此功能與轉換實體非常相似，并且易于使用。

我們可以從“工具”>“草圖工具”>“側影輪廓實體”訪問此功能。一旦該工具處于活動狀態，就會有一個用于實體的選擇框以及一個用于外部輪廓的選項。
