在完成產品的設計后，我們可能還需要對產品進行包裝設計，和包裝設計師對接工作時，他們首先要問的問題肯定是“物品外形有多大？”。那么如何獲取產品的外形尺寸呢？如果你使用SOLIDWORKS設計產品，那么“邊界框”命令可以幫到你。方法如下：

1、邊界框工具在 SOLIDWORKS 2018 中成為主流，我們可以從參考幾何工具欄中找到這個命令。

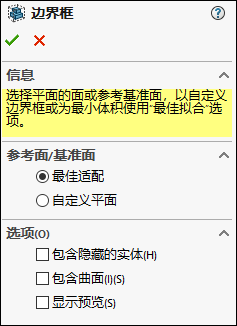

2、生成的邊界框?qū)⒃谀Ｐ偷奶卣鳂?shù)中零部件的原點下方留下一個特征。激活該命令后，會出現下圖所示的界面，命令比較簡單，可以進行相應的設置。

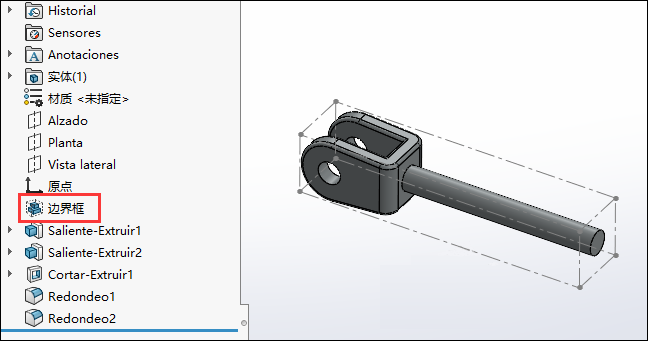

完成后會在零部件外部顯示如下圖所示的邊界框。

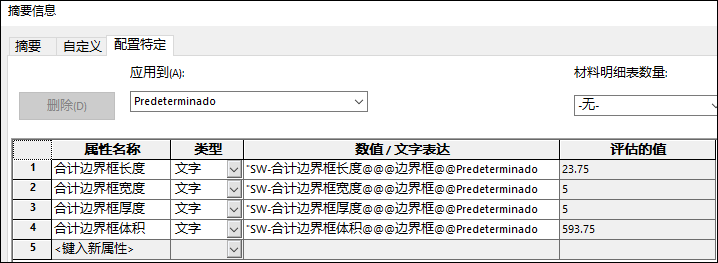

3、“邊界框”工具的好處是模型的尺寸被傳遞到自定義屬性管理器的配置特定選項卡中。我們可以使用自定義屬性對話框中長寬高以及體積的值進行包裝設計。

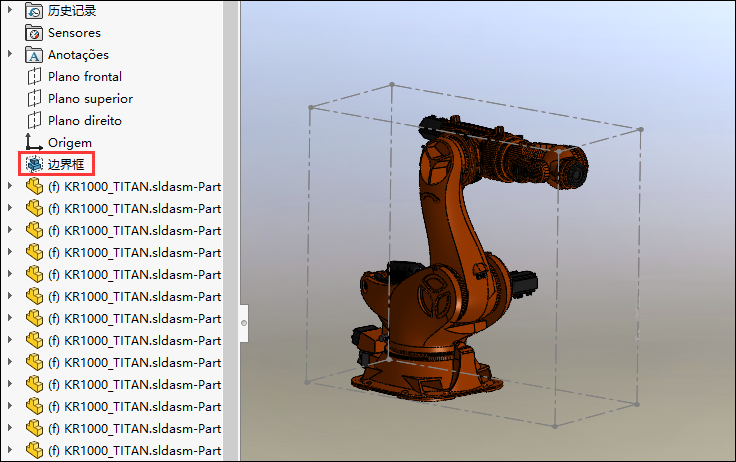

4、邊界框不僅可以在零件模式下使用，在組件模式下也可以使用。
