SOLIDWORKS的斑馬條紋是一個強大的工具，可以直觀地分析和觀察模型的曲率。它們特別適用于識別模型中可能存在不平坦表面或不規則性的區域。有了斑馬條紋，我們可方便地查看曲面中小的褶皺，并且可以檢查相鄰面是否相連或相切，或具有連續曲率。下面將介紹如何在SOLIDWORKS中使用斑馬條紋。

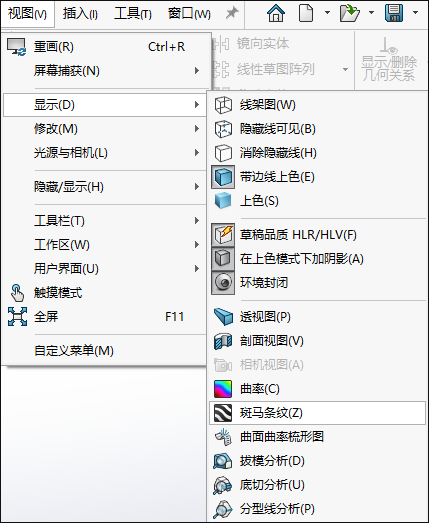

1、啟用斑馬條紋啟用斑馬條紋非常簡單。在打開要分析的零件文件后，點擊“視圖”-“顯示”-“斑馬條紋”，這樣我們就可以在模型上看到斑馬條紋。

我們還可以通過在命令管理器中切換到“評估”選項卡并選擇“斑馬條紋”來激活該命令。

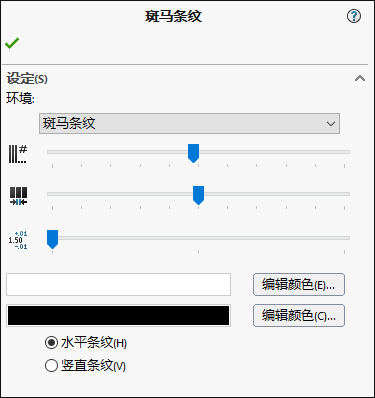

2、調整條紋寬度和密度一旦打開斑馬紋，相關設置將顯示在屬性管理器中。我們可以根據需要調整條紋數和寬度，并且還可以將條紋的方向從垂直調整為水平。

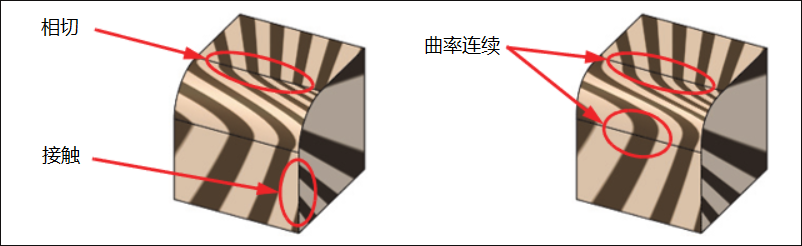

3、分析模型啟用斑馬條紋并調整設置后，即可對模型進行分析。通過直觀地分析條紋，可以輕松識別模型中的曲率類型。如果條紋相接但方向急劇變化，表示存在相切的曲線。如果條紋相接并平滑延續，表示整個零件的曲率是連續的。這有助于識別模型中表面不平滑或可能存在不規則的區域。

（1）接觸：斑馬條紋在邊界不匹配。

（2）相切：斑馬條紋在邊界匹配，但在方向上有大變化。

（3）曲率連續：斑馬條紋繼續平穩地穿越邊界。
