總所周知，在SOLIDWORKS中允許我們對創建的實體模型進行外觀編輯，以提高模型的觀賞性或用于設計過程中區分模型的某些特殊的面、實體。許多的用戶往往是使用SOLIDWORKS自帶的外觀庫添加外觀，或者進行自定義的外觀編輯，但當我們采用編輯外觀的方法進行自定義顏色/圖象時，我們會發現SOLIDWORKS自帶的幾個顏色文件，其中的顏色比較復雜且色樣接近，不好進行選取和二次辨認。這時，我們往往想建立自己的顏色庫好方便我們編輯外觀時進行配色，那我們能怎樣去自定義我們自己的顏色庫呢?

現在，讓我們來嘗試自定義SOLIDWORKS顏色庫的新玩法，供大家參考。

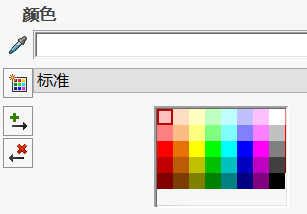

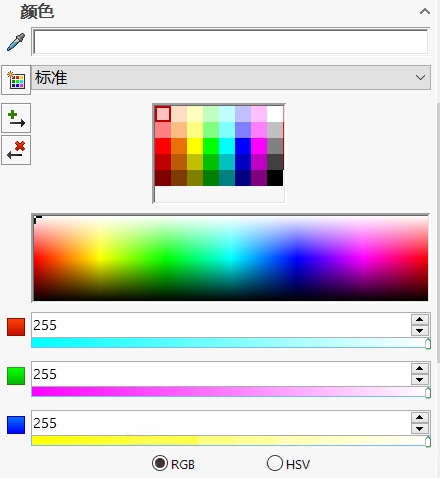

首先，在我們平時編輯外觀進行選取顏色時，我們都會在下圖這個窗口界面進行選取，這個界面

雖然顏色比較豐富，但往往我們不需要這么多復雜的顏色。

文件的創建及保存

方法一：這時，我們可以點擊下圖所示的界面按鈕生成新的顏色樣塊文件（*.sldclr），然后給文件命名并保存。

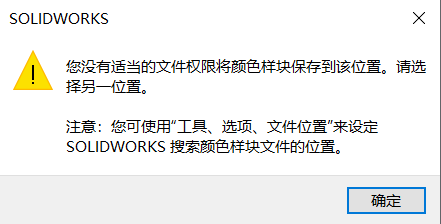

【注意我們無法保存在軟件默認的路徑：C:\Program Files\SOLIDWORKS Corp 2020 SP5.0\SOLIDWORKS\lang\chinese-simplified\colorswatches下，否則由于權限原因會彈出警告】

當我們保存好之后，就能得到一個新的空白色塊文件。

方法二：我們也可以瀏覽到軟件的保存路徑：C:\Program Files\SOLIDWORKS Corp 2020 SP5.0\SOLIDWORKS\lang\chinese-simplified\colorswatches，找到軟件自帶的3個色塊文件的其中1個進行復制從而獲取副本。如下圖：

文件修改與編輯

有了自己的色塊文件，但我們還需要對其進行個性化的自定義。

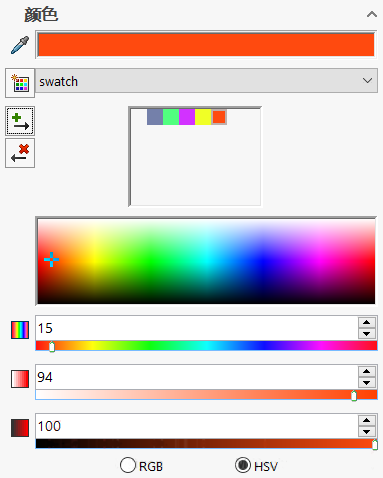

方法一：我們選擇到我們自定義的色塊，如果采用方法一新建的色塊那么它應該是空白的，我們可以直接在窗口下方選擇顏色，或調整顏色的RGB（紅、綠、藍基色）和HSV（色調、飽和度、亮度），然后點擊按鍵將配色添加到自定義的色塊中。如下圖所示

除了上述的通過軟件界面進行色塊編輯的辦法，我們?cè)賮砜纯戳硪粋€(gè)更炫酷的玩法。

方法二：不論我們?cè)趧?chuàng)建文件時用哪種方式，我們都能在我們指定的路徑得到一個（*.sldclr）色塊文件。我們可以用我們的記事本程序打開該文件，例如下圖打開的一個有顏色的色塊文件（副本.sldclr）

其中DisplayName后雙引號內的名稱（我的顏色）即為SOLIDWORKS界面內顯示的文件名稱

色塊文件內后續的每一行均為1種顏色，其中的代碼表示了這種顏色的基色的數值，即RGB（紅、綠、藍）。我們?nèi)∑渲械谝粋€(gè)顏色的代碼解析一下：

< Color RGB = “123456”/>

123456其實為六個16進制的數表示，我們可以將其轉換成二進制，即分別為

1：0001

2：0010

……

其中又以每?jī)蓚€(gè)十六進制數指定一個基色的數值，如：

12：0001 0010將其轉換成十進制即為18；

34：0011 0100轉換則為52；

56：0101 0110為86；

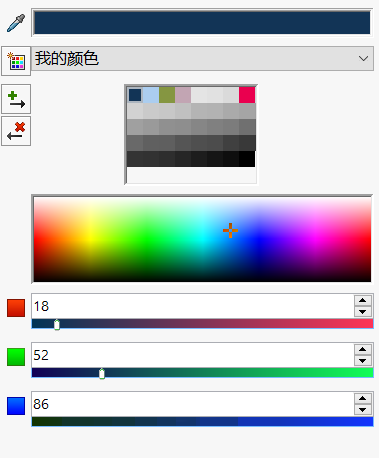

所以該顏色的三基色數值分別為紅18、綠52、藍86，我們可以回到SOLIDWORKS界面查看該顏色的三基色數值，如圖可以看到完全符合。

所以,我們就可以通過這種另類的寫代碼方式來編輯、修改我們的色塊文件（應該沒人會這么無聊吧）。綜上所屬，跟大家探討了自定義SOLIDWORKS外觀顏色庫的一種方法，僅供參考。
