在SOLIDWORKS中，一個零部件是怎么區別于其他零件，我們以問答的方式來聊聊。

Q：SOLIDWORKS 零部件有用于識別的 ID 嗎？

A：有，SOLIDWORKS 零件 ID 分為外部 ID 和內部 ID。

Q：SOLIDWORKS 零部件有用于識別的 ID 嗎？

A：有，SOLIDWORKS 零件 ID 分為外部 ID 和內部 ID。

Q：外部 ID 和內部 ID 分別指的什么？

A：外部 ID 是零部件的文件名，內部 ID 是零件首次保存文件將軟件分配的（注：用戶看不到內 部 ID）。

Q：內部 ID 軟件分配會出現“重號”嗎？

A：不會，在沒其他操作的情況下，沒有兩個零部件會具有同一個內部 ID

Q：上面一問中其他操作是指那些操作？

A：由于內部 ID 是首次保存時創建的，所以諸如“復制”、“重命名”，都不會改變零部件內部 ID，“另存為”會改變其內部 ID

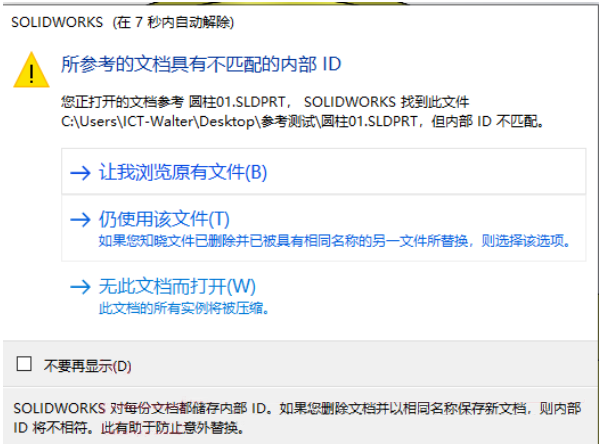

Q：下圖中的內部 ID 不匹配是什么意思？

A：出現此提示是因為軟件在相關位置找到了名稱為“圓柱 01”的零件，根據前面提到了內部 ID 的 概念，表明此“圓柱 01”不是由修改原始“圓柱 01”文檔而來，比如說，新建一個零件并保存為 “圓柱 01”，通過 Windows explore 的復制/剪切功能，覆蓋裝配體下的“圓柱 01”，則會發生如上提 示。此提示中，三個選項的意思分別代表：

選項一：手工尋找原始文檔

選項二：以新的同名文件替換舊的同名文件，盡管他們具有不同的內部 ID

選項三：壓縮此文件，暫時擱置此零件

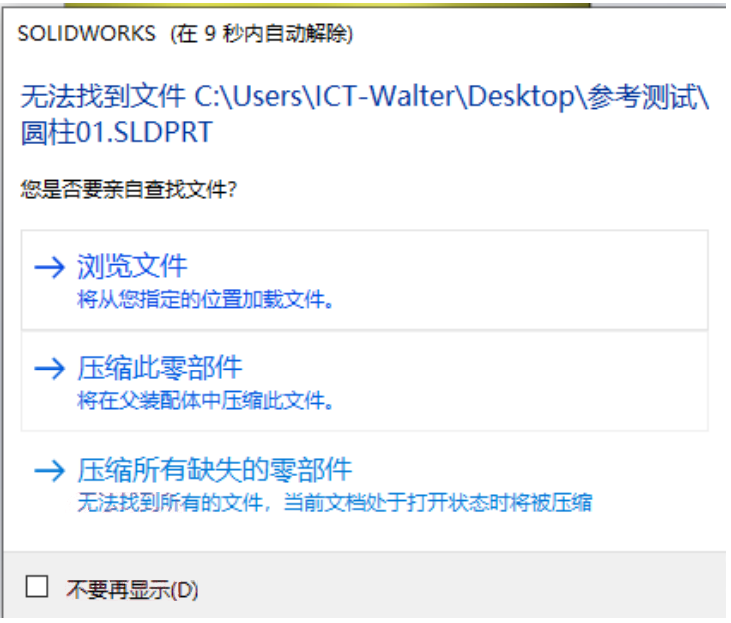

Q：如下圖當SOLIDWORKS 提示，無法找到文件—請問軟件是根據內部 ID 查找？還是外部 ID 在查找？

A：軟件查找的是外部 ID，按照一定參考路徑進行查找，當所有查找無果后，才會出現此提示。為什么不是內部 ID，當位置正確，外部 ID 一致，內部 ID 不一致，則出現的提示應該是上個問題中 的提示。最后解釋下，上面三個選項的意思：

 選項一：手工尋找原始文檔（因其他原因，導致原始文檔存放在軟件參考路徑之外）

 選項二：在壓縮缺失文件的情況下，打開裝配體 ? 選項三：對此裝配體中所有缺失文件進行壓縮，并打開裝配體

Q：上一問中的一定參考路徑指的是？

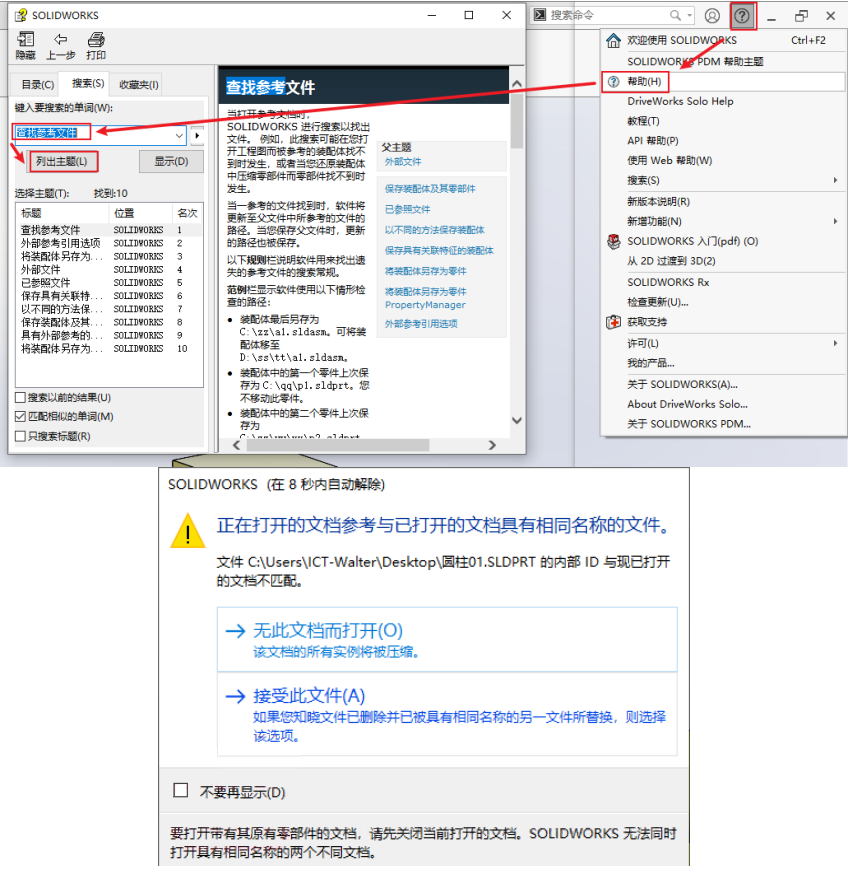

A：用戶可以通過以下操作，找到軟件的參考流程說明。正如說明所描述的那樣軟件會經歷 7 個步驟 查找，7 個步驟均無果，才會提示用戶手動查找。

注意：軟件的 7 個步驟按照順序優先，比如第一步 在 SOLIDWORKS 已打開的文件中查找同名文件，如果找到，則后續步驟將不會發生。

附按順序優先的具體含義：例如此圖提示代表著，已經打開的文件中已經有相同外部 ID 的零 件，但軟件發現內部 ID 不一致，需用戶確認是否采納此相同外部 ID，不同內部 ID 的零件。（注： 出現此種情況，并不代表原零件已不在，只是代表 SOLIDWORKS中已經有一個同名文件了，無法打開 另一個同名文件而已，例如嘗試時，原文件還存在，只是我在SOLIDWORKS中新建了一個同名零 件后，打開原裝配體）。

總結：SOLIDWORKS中，零部件有內部 ID&外部 ID，內部 ID 是首次保存時軟件分配的，不 能查詢也不能修改，外部 ID 為零件名稱，可以通過重命名的方式修改，SOLIDWORKS查找的外部 ID，當找到相同的外部 ID，再驗證零部件內部 ID 是否正確。
