SOLIDWORKS實用小命令及操作小技巧匯總：（1）Instant 2D Instant 3D；（2）零件與工程圖之間的切換；（3）工程圖內移動或復制尺寸；（4）工程圖中關聯模型尺寸自動生成標注尺寸;（5）工程圖中快速對齊尺寸；（6）草圖狀態下快速給點添加定位尺寸；（7）模型樹的折疊與展開；（8）修改報錯零件文件的預設置；（9）繪制的草圖無法生成特征；（10）草圖元素替換······

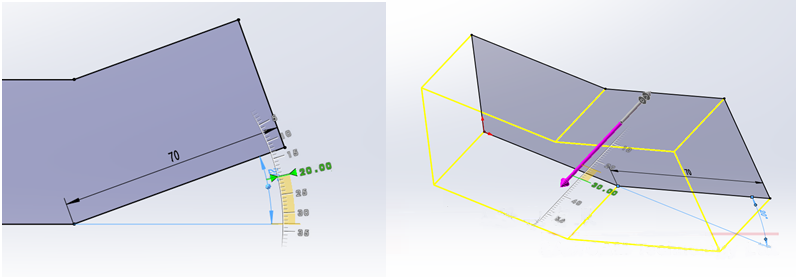

一、Instant 2D/ Instant 3D

作用：用于修改草圖尺寸或者特征尺寸，可通過拖動標尺來動態可視化的修改草圖元素及實特征。

操作：草圖- Instant 2D/特征-拉伸凸臺- Instant 3D

二、零件與工程圖之間的切換

操作：零件文件處于打開的情況下，用戶可以按住{Ctrl+Tab}件，在工程圖文件窗口和零件窗口之間切換。

三、工程圖內移動或復制尺寸

操作：按住{Shift}鍵拖動尺寸，可以移動尺寸到另一個視圖；按住{Ctrl}鍵拖動尺寸，可以將尺寸復制到另一個視圖。

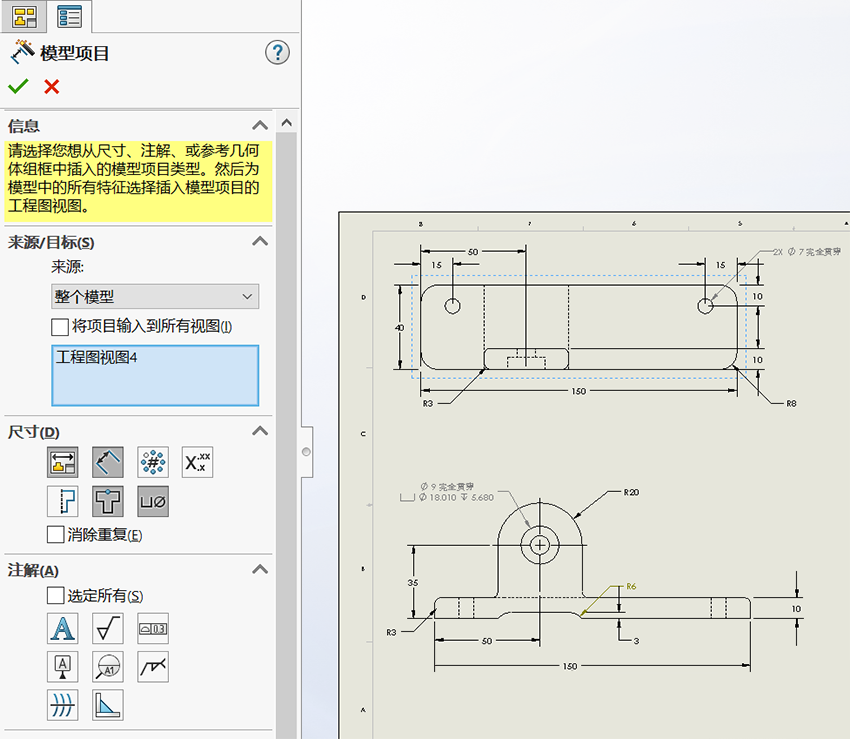

四、工程圖中關聯模型尺寸自動生成標注尺寸

命令：注解-[模型項目]

作用：快速標注工程圖的尺寸，[模型項目]命令插入尺寸的位置取決于模型創建時標注草圖尺寸放置的位置。

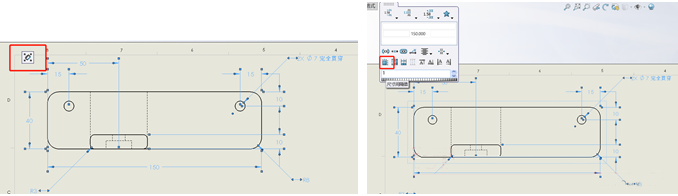

五、工程圖中快速對齊尺寸

操作：框選視圖中的所有尺寸后，左上方或者右上方會自動彈出【尺寸調色板】，在單擊【自動排列尺寸】來調整間距并對齊尺寸。

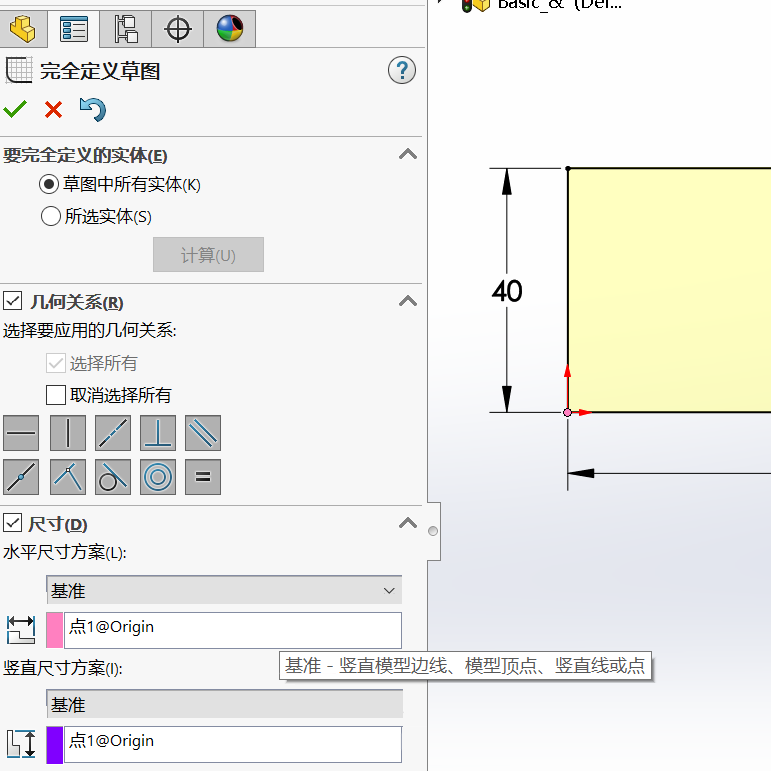

六、草圖狀態下快速給點添加定位尺寸

操作：草圖狀態下，鼠標右鍵，單擊【完全定義草圖】，設置基準點再點擊“計算”

七、模型樹的折疊與展開

操作：快捷鍵【Ctrl+T】

作用：在修改特征報錯文件時，需要頻繁選擇特征下的草圖。

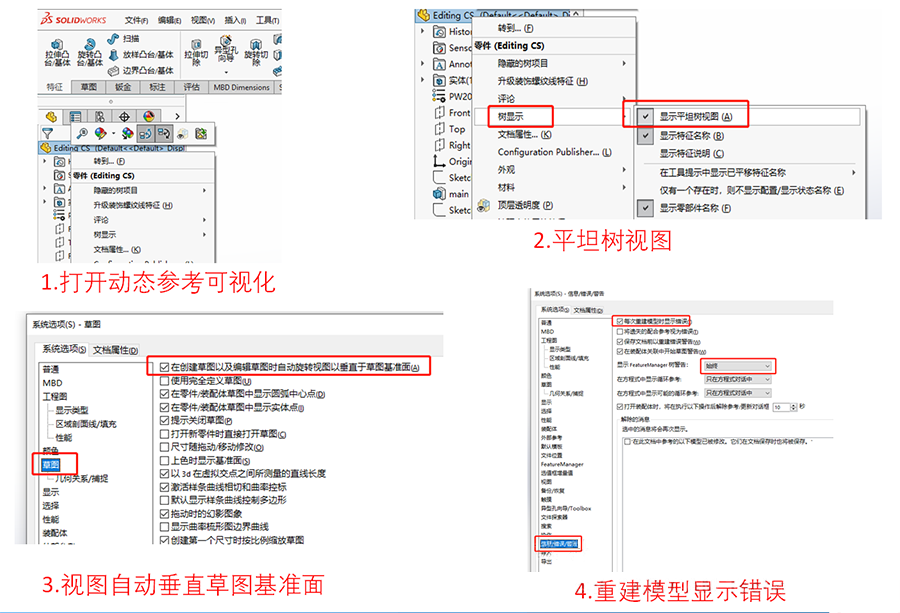

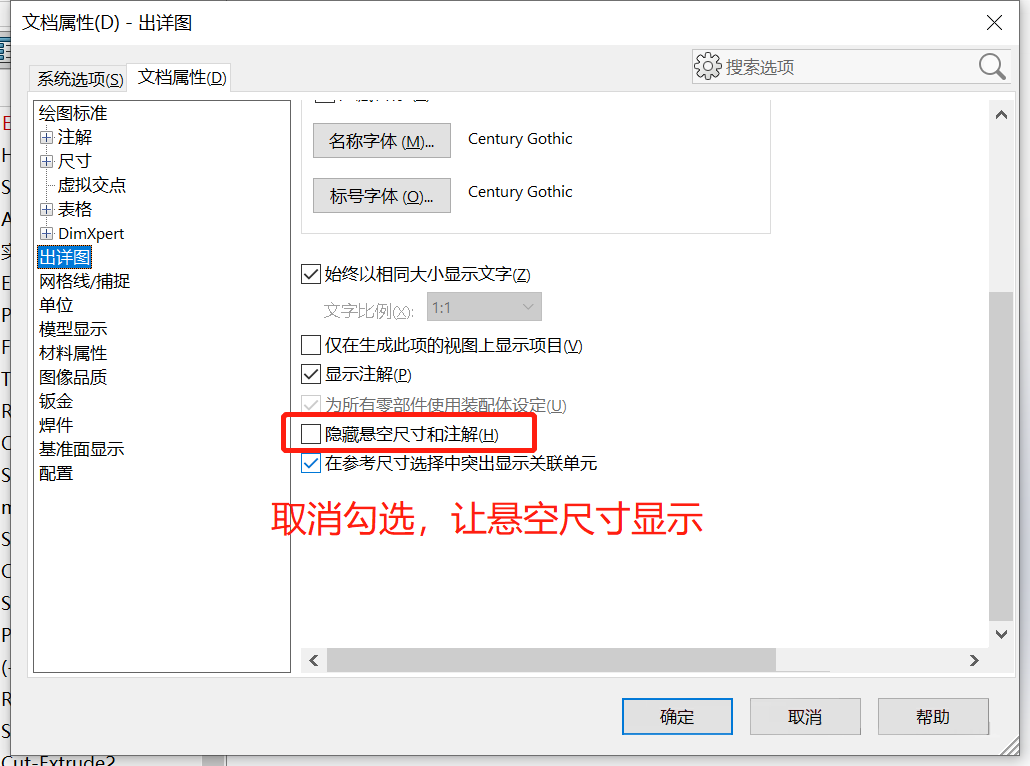

八、修改報錯零件文件的預設置

九、繪制的草圖無法生成特征

命令：【工具】-【草圖繪制工具】-【檢查草圖合法性】

作用：用與檢查丟失的或不恰當?shù)牟輬D元素。

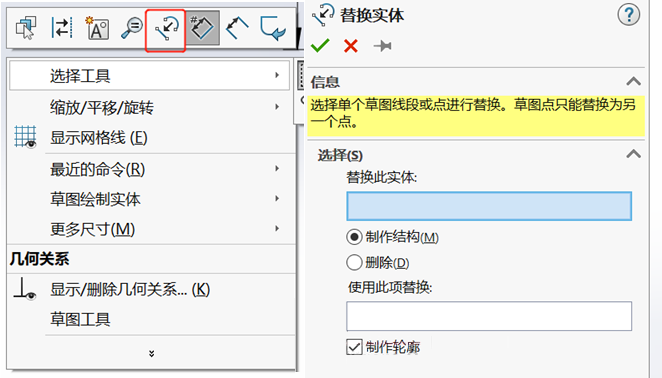

十、草圖元素替換

命令：【工具】-【草圖工具】-【替換】/草圖狀態鼠標右鍵

作用：使用其它實體替換草圖實體時，新實體將保留為原始實體定義的尺寸和關系。

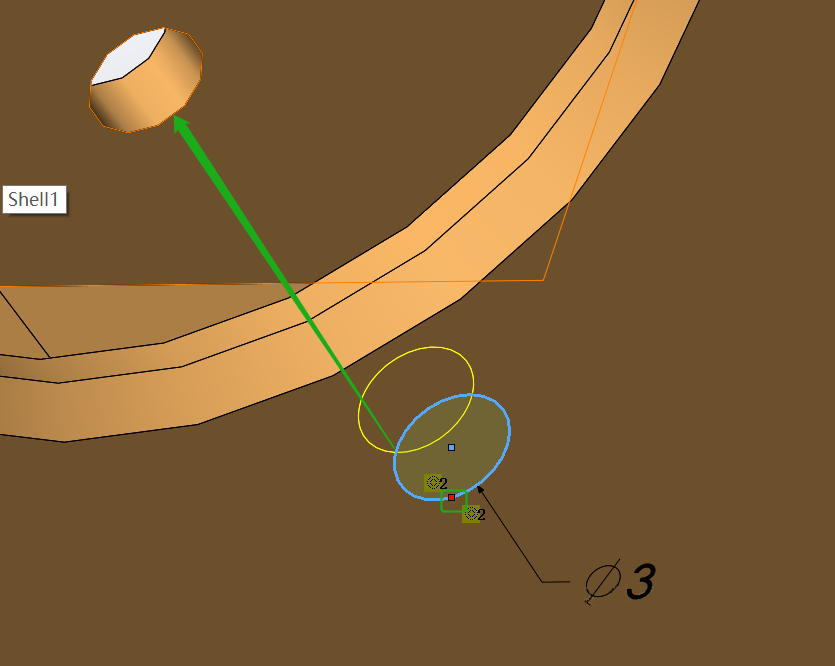

十一、草圖狀態下懸空的圓如何重新關聯回同圓心約束

操作：單擊圓邊（出現紅點），拖動紅點至參考圓弧處松開

十二、局部放大觀察模型細節或草圖細節

操作：快捷鍵G (放大鏡功能)

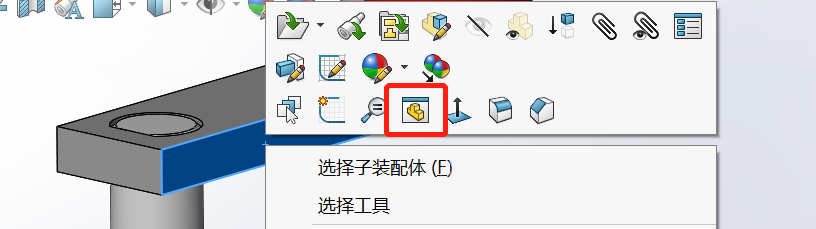

十三、使用零部件預覽窗口

命令：【工具】-【零部件】-【預覽窗口】

操作：裝配體文件中，右鍵單擊零部件，然后選擇【零部件預覽窗口】

作用：多窗口顯示零部件，方便零件之間添加裝配關系。
