相信大家對使用SOLDIWORKS工程圖另存為DWG格式的操作流程已非常的熟悉，但是，在導出DWG格式的過程中有沒有遇到過問題呢？

SOLIDWORKS工程圖已然成為我們?nèi)粘９ぷ髦兄匾氖褂媚K。而作為工程數據傳輸數量龐大、流行程度最廣的DWG格式是我們對外交接的主要媒介。相信大家對使用SOLDIWORKS工程圖另存為DWG格式的操作流程已非常的熟悉，但是，在導出DWG格式的過程中有沒有遇到過問題呢？接下來，我們來探討一下，工程圖轉DWG格式所遇到的問題及其解決方案。

一、問題現象

1、問題現象以工程圖注解和文字樣式為“漢儀長仿宋體”為舉例。

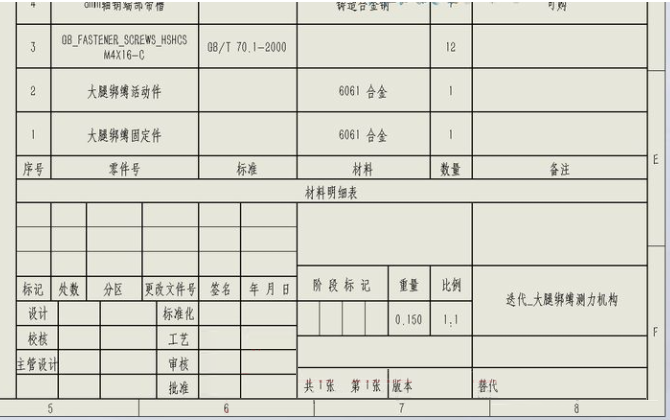

2、工程圖顯示效果如下圖：

3、如上圖，效果很明顯，無論是圖框還是注解文字都是沒有問題的

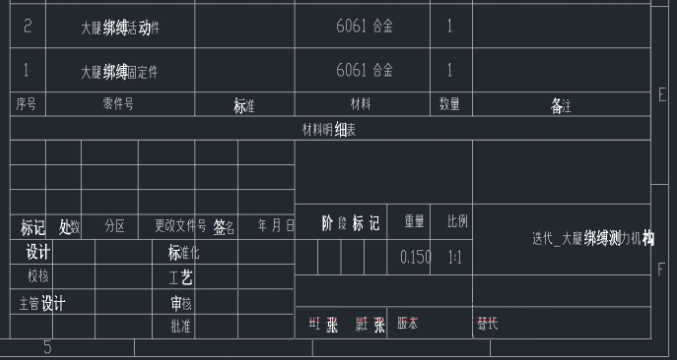

4、接下來，我們將SOLIDWORKS工程圖另存為*.dwg格式，效果如下圖：

5、如上圖，可以看到，在導出*.dwg文件以后，注解文字會有大幅度的偏移，以及文字大小和樣式出現了異常。

二、解決方案（一）

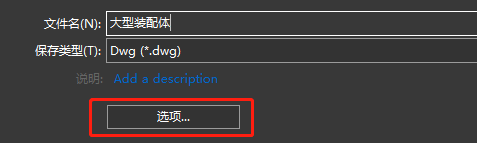

1、編輯好對應的工程圖樣式后，將其另存為*.dwg格式，選擇【選項】

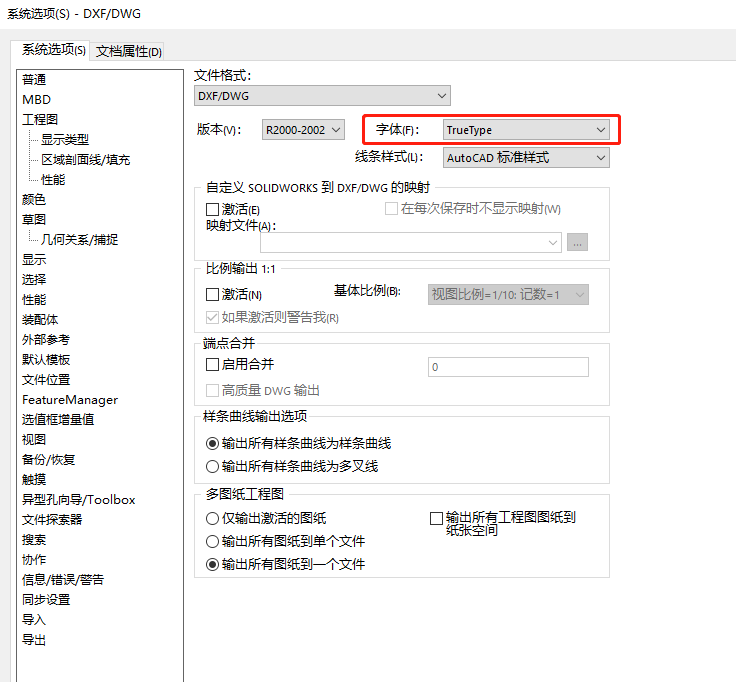

2、在選項-系統選項-導出-DXF/DWG的字體選項處選擇【TrueType】，單擊【確定】

3、回到導出界面，單擊【保存】

4、從eDrawings等二維編輯或查看器中可用看到字體樣式和大小問題得到了解決。

三、解決方案（二）

注：優先選擇方案一，若使用方案一的操作流程以后依然無法解決問題，可嘗試以下解決方案：

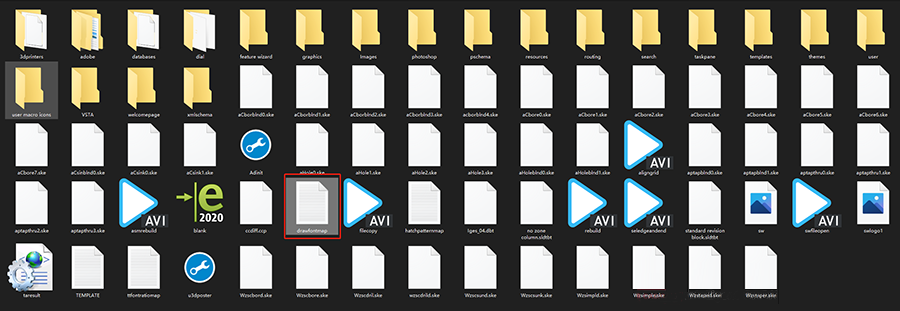

1、在Windows資源管理器中，找到SOLIDWOKRS安裝目錄下的data文件夾，如安裝在C盤：

“C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\data”

2、找到“drawfrontmap.txt”文件，使用記事本程序打開

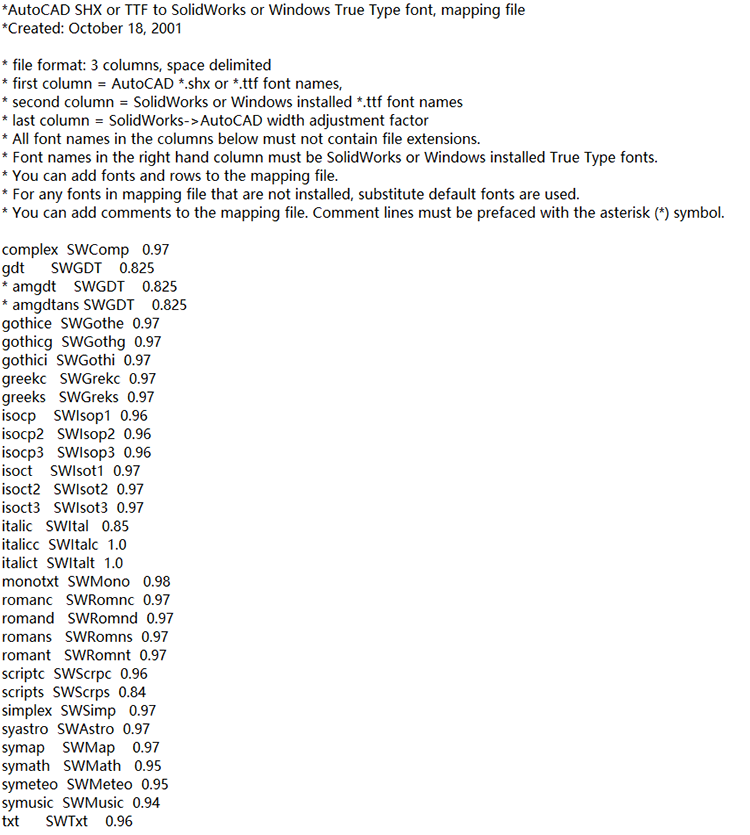

3、可以看到，一連串的代碼。

解釋以下每一列的含義：第一列為：AutoCAD標準格式，而第二列為：SOLIDWORKS字體格式，第三列則為SOLIDWORKS轉換到AutoCAD格式縮放的比例

4、此時，在最末的一行，單擊回車鍵，即另起一行

5、輸入SOLIDWORKS轉換到DWG的格式，例如：漢儀長仿宋體 漢儀長仿宋體 1.0（注意空格）

6、保存文件

7、重新在SOLIDWORKS中另存為DWG格式，選擇【選項】，選擇【TrueType】

8、單擊【保存】即可
