SOLIDWORKS Electrical 線束設計功能按照原理圖定義的電氣線束進行自動布線，從而簡化線束開發，同時消除錯誤。創建虛擬線束后，SOLIDWORKS Electrical 3D 可使用內置的工程圖工具生成詳細的裝配工程圖。這些工程圖創建工具包括創建帶零件序號的裝配體、插接板或切割清單工程圖以及相關 BOM 文檔的功能。

線束設計目前應用非常廣泛，例如汽車制造業、醫療設備制造業、家電制造業，等整個線束制造行業里，常見的工程和制造方法已經應用了幾十年，大部分的線束制造操作都是手動執行的。手動操作不僅速度慢，容易出錯，而且難以高效的利用工程師的時間和精力。

SOLIDWORKS Electrical 線束設計功能按照原理圖定義的電氣線束進行自動布線，從而簡化線束開發，同時消除錯誤。創建虛擬線束后，SOLIDWORKS Electrical 3D 可使用內置的工程圖工具生成詳細的裝配工程圖。這些工程圖創建工具包括創建帶零件序號的裝配體、插接板或切割清單工程圖以及相關 BOM 文檔的功能。

操作步驟如下：

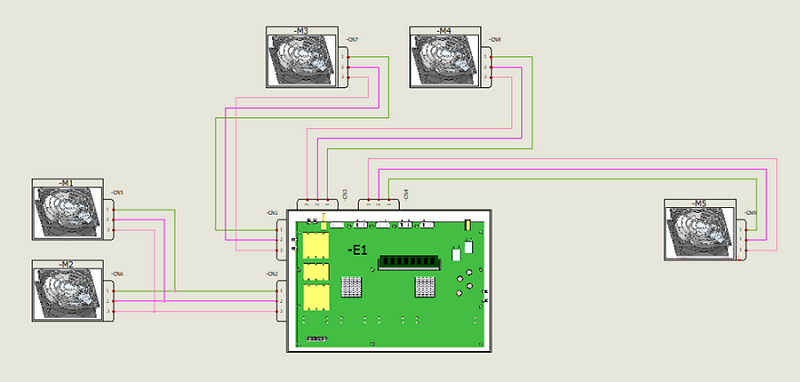

一、繪制線束原理圖

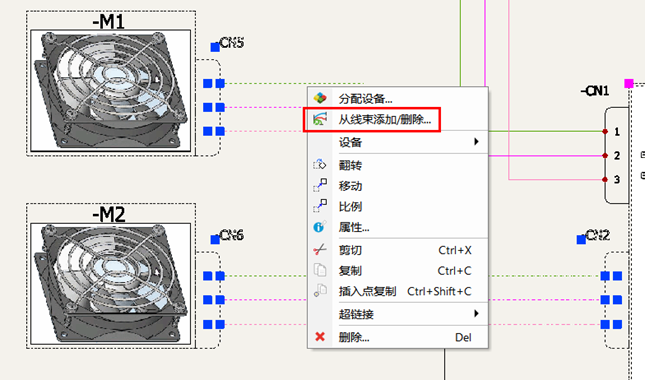

二、設置線束

1、把相同線束的連接器和電線關聯到同一個線束中

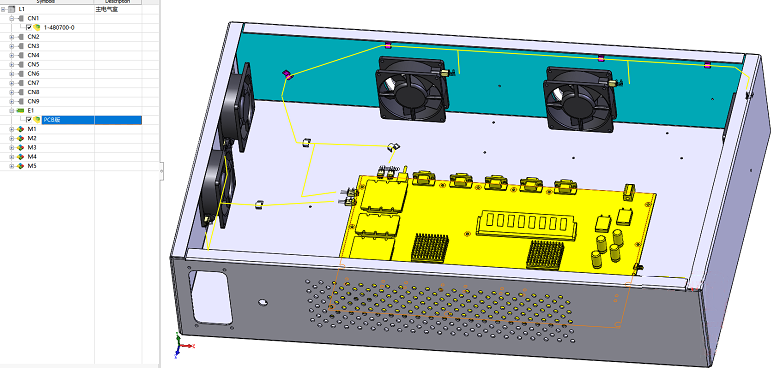

三、插入連接器等設備模型并繪制線束走線路徑

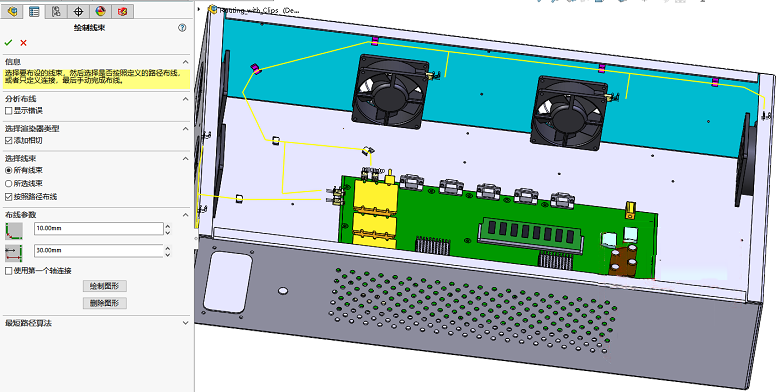

四、執行線束布線

1、設置布線參數

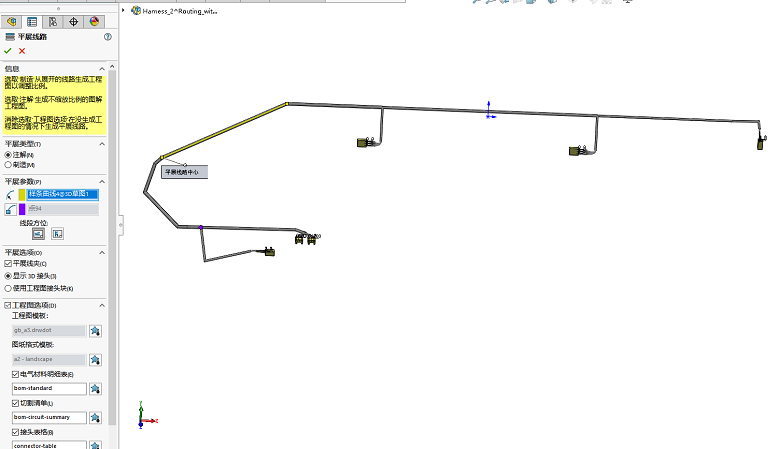

五、平展線路并創建線束工程圖

1、選擇需要制作工程圖的線束進行平展線路

2、設置平展的同時創建工程圖

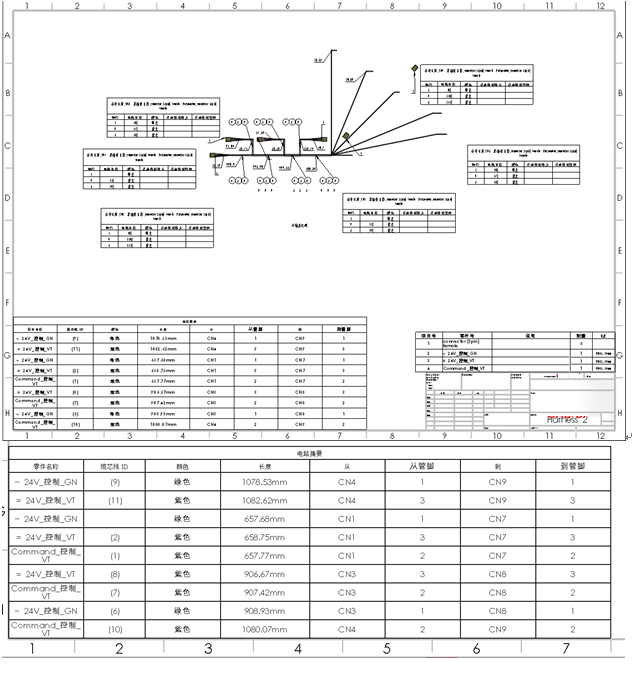

六、插入帶有電線屬性的線束接線表

以上就是線束工程圖的制作過程，簡單、便捷的操作，縮短手動制作工程圖的時間，提高圖紙的準確程度。

參考內容：SOLIDWORKS Electrical幫助文件
