SOLIDWORKS MBD，百度一下，一大堆解釋，但是，真正MBD 的用處是什么呢？

目前，還沒有人更深入的說明。

下面，我就來說一下我的真正理解。

要說SOLIDWORKS MBD，就要先說基于模型的標注，有人說，MBD不就是這個意思么？ 好吧，暫時我們先這樣認為（雖然SOLIDWORKS幫助里也是這么說的）。

我們來看下面一張圖：

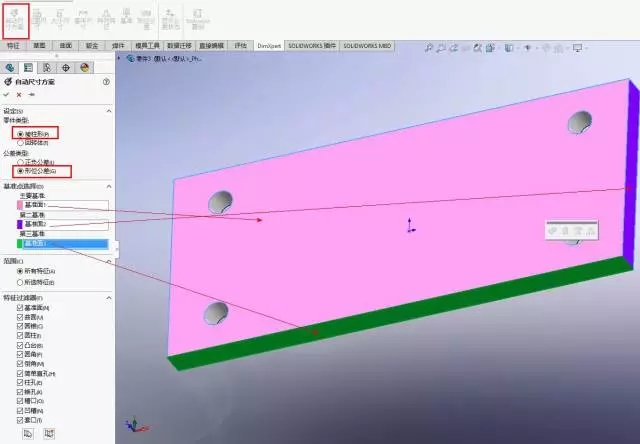

在這張圖上，我們先使用自動尺寸方案，來為它自動生成尺寸

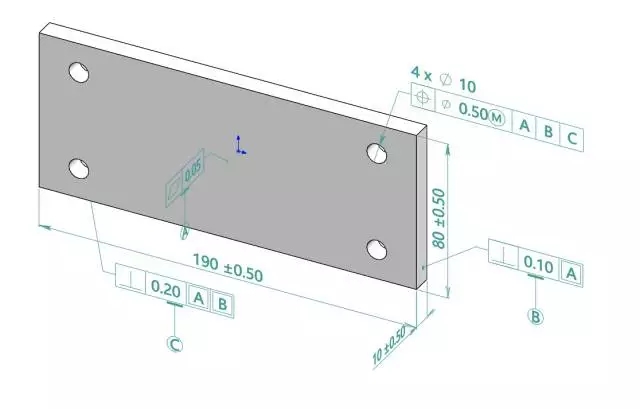

之后，我們得到下圖：這張圖，實際上，可以叫做是基于模型的標注，也就是我們所說的MBD。

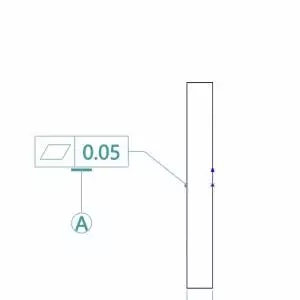

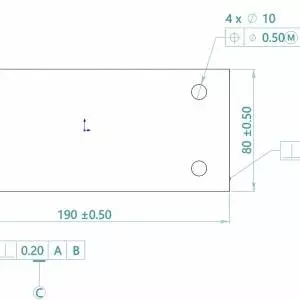

我們來仔細看一下，這個，可以說，才是真正意義上的圖紙，就算轉換到2D圖，也要這樣才算是準確，如下兩圖所示。

為什么這樣說呢？因為，如果我們只標一個尺寸190,工人是無法加工的，必須要有190±0.5等公差，工人才能加工，包括位置也是這樣，其實，每一個尺寸，都要有公差，才能被加工。

那么，回想一下，你在作圖的時候，標公差了么？ 而我們如果不用SOLIDWORKS MBD，直接手動在工程圖中標的時候，或者是自動標的時候，有想過要標公差么？

其實，也不能說我們沒標公差就是錯的，因為我們都有個不成文的規(guī)定，或者是在技術要求里寫了，未注公差，按照GB/T1804-2000執(zhí)行，或者圖紙上有個標準的公差帶可以讓工人執(zhí)行；但是，這是我們必須要考慮的。

另外， 大家不要以為標成這樣，就是MBD的本意，其實，不是，我們再來看下圖：

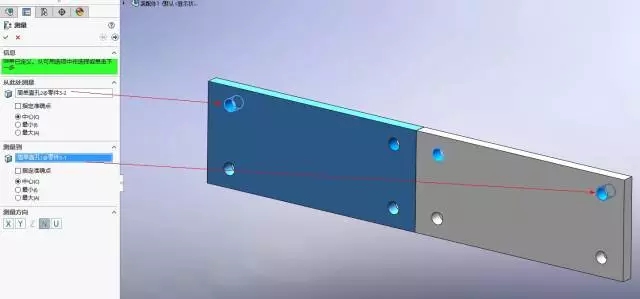

圖中，為測量兩個孔的距離，在每個尺寸都有公差的情況下，下圖中的兩個孔，距離加工出來，實際會是多少呢？

細心的同學可能會說，是一個范圍，對，沒錯，就是一個范圍，那么，這個范圍，是由幾個值來決定的呢？這個范圍又是多少？

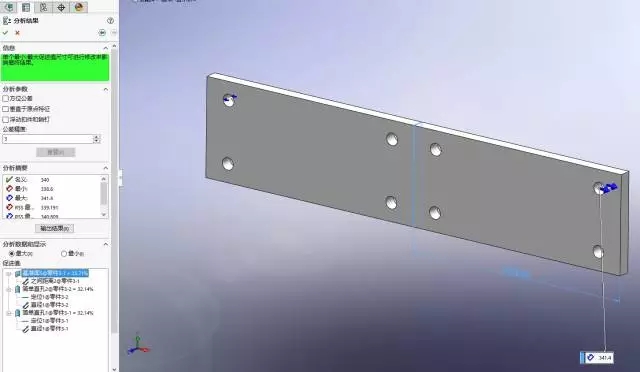

通過SOLIDWORKS MBD的分析，我們可以得出以下結論：
這兩個孔的距離，是由以下三個尺寸決定的，而且，SOLIDWORKS還列出了最大值，最小值，同時，影響這個尺寸的三個相關尺寸情況，同時，還給出了影響百分比。

其實，這才是我想說的MBD的真正意義，就是得到最終我們裝配后的尺寸，是否符合我們的設計要求。

而這點，在我們普通的2D工程圖上，是做不到的，讓我們大家都來使用一下MBD出圖吧。
