在設計過程中，我們推崇規范化的建模方式，從模板的統一，到模型設計的規范流程（草圖的完全定義，建模的先后順序，裝配體的模組化配合方式），這些工作使我們的設計效率更高，工程師操作更統一規范，模型修改起來更便捷，實現相似設計快速變更。從而實現定制化大批量設計。

在設計過程中，我們推崇規范化的建模方式，從模板的統一，到模型設計的規范流程（草圖的完全定義，建模的先后順序，裝配體的模組化配合方式），這些工作使我們的設計效率更高，工程師操作更統一規范，模型修改起來更便捷，實現相似設計快速變更。從而實現定制化大批量設計。 說到設計變更，是很多公司比較關注的問題，也是直接為公司贏得行業競爭的關鍵。今天這篇文章我們主要來介紹一下快速設計新工具——DriveWorks Solo。在介紹DriveWorks Solo之前我們先開看一下SOLIDWORKS可以完成設計的變更方式

一、尺寸驅動方式實現變更（此功能為SOLIDWORKS本身功能）

特點：直觀可以快速修改/變量離散，無關聯規則，僅存在基準參考。

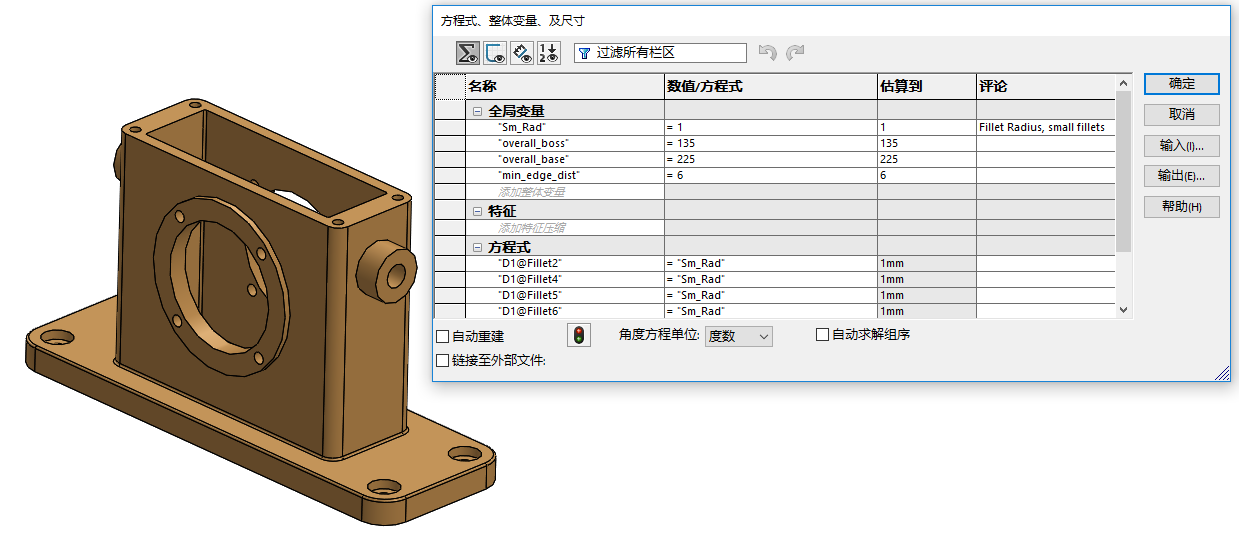

二、SOLIDWORK方程式（全局變量驅動、if函數添加）

特點：通過方程式驅動草圖，主要變量集中管理，通過全局變量添加一些尺寸間相互關系，達到尺寸間聯動效果。

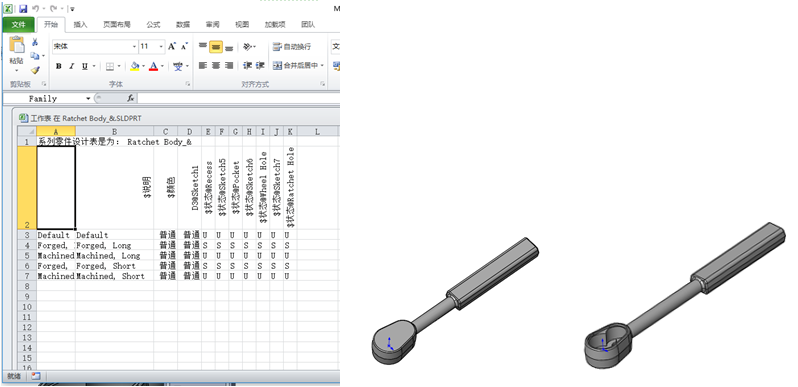

三、配置驅動方程式（可通過設計表快速添加配置，通過）

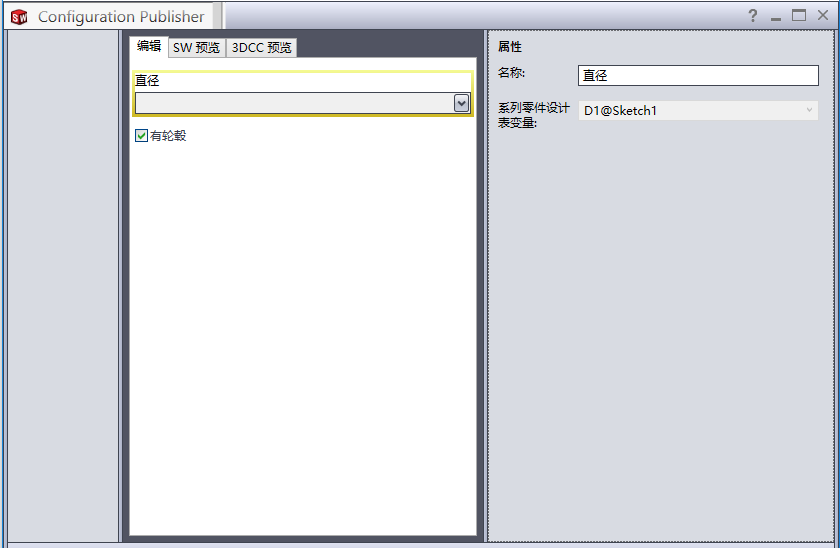

配置出版器（Configuration Publisher）：通過在界面中設置操作框，包括下拉框變量選項，特征壓縮解壓選項，實現模型的快速變換。
特點：可視化界面，直觀呈現。模型參數保存在設計表中，可以通過界面窗口呈現切換。

四、裝配體布局驅動方式

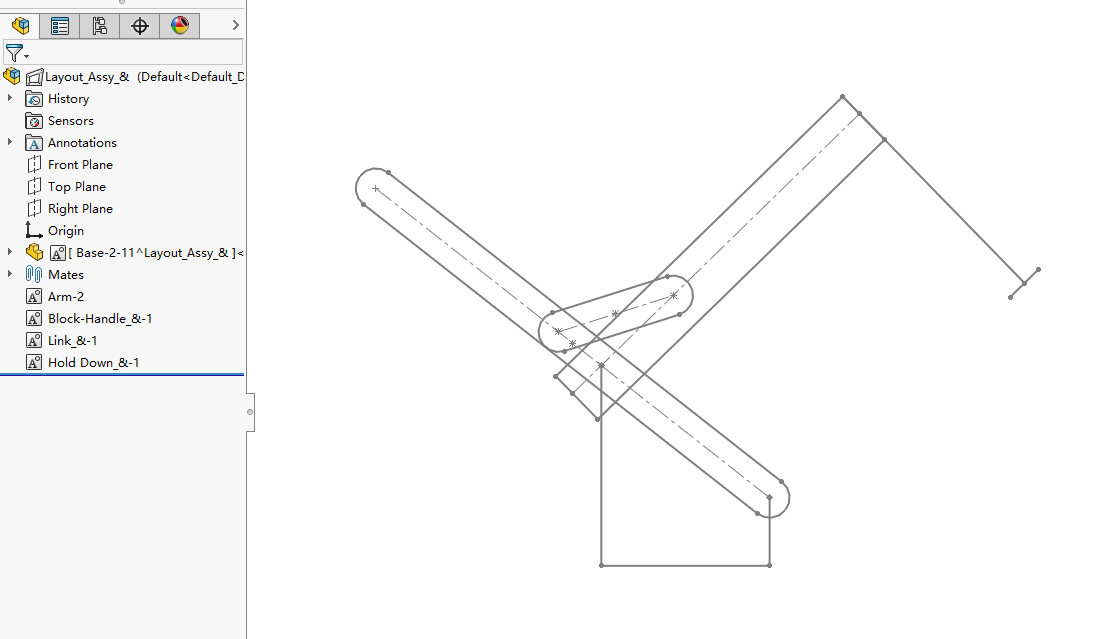

特點：直接用草圖生成結構布局，可快速修改，快速進行參考配合。

五、通過API實現參數傳遞

特點：需要有一定二次開發經驗，和編程程序使用經驗。
如我們看到前四點介紹，針對模型的設計變更，SOLIDWORKS 本身提供了很全面的解決方案，這些都可以幫助工程師提高工作效率，為企業帶來很大的價值。當我們面對這些優勢的時候，也要考慮一下更深入的變更設計，我們知道一種思想，綜上所述，在SOLIDWORKS中：
1、模型中對離散數據進行分別修改；
2、模型中對離散數據進行變量關聯，進行關聯修改；

當然是第二種方式進行設計變更的效率更快，但是，隨之而來一個問題，這些關聯的數據都是在SOLIDWORKS中進行計算轉換的，這樣，當我們關聯的數據量變大的時候，會對軟件的計算處理速度造成負擔。

如果有一種方式，可以把模型中離散的數據提取出，在外部進行變量關聯，這些關聯有著更加多樣化的排列組合，我們設置變量的界面更加直觀，設置好這些變量后再把變量傳遞回模型中，實現快速變更方式，這種方法我們?nèi)绾文茏龅?/span>——通過DriveWorks Solo即可。

下面我們來了解一下DriveWorks Solo，DriveWorks Solo應用分為三步，
（1）設定UI面板

（2）設定變量及變量規則（可以新建變量及其變量規則）

（3）關聯變量到模型，達到控制效果（我們可以篩選出模型對應尺寸及特征）

舉個具體例子，關于模型整體尺寸變更的例子：

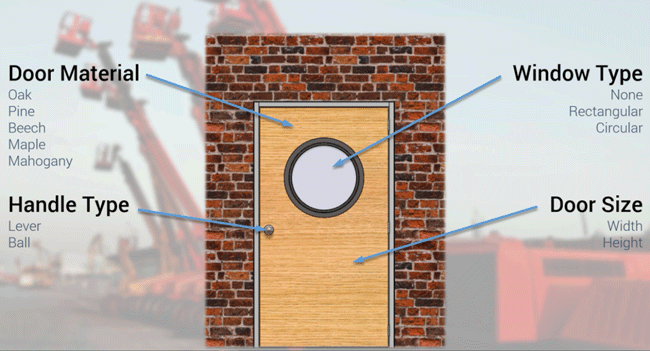

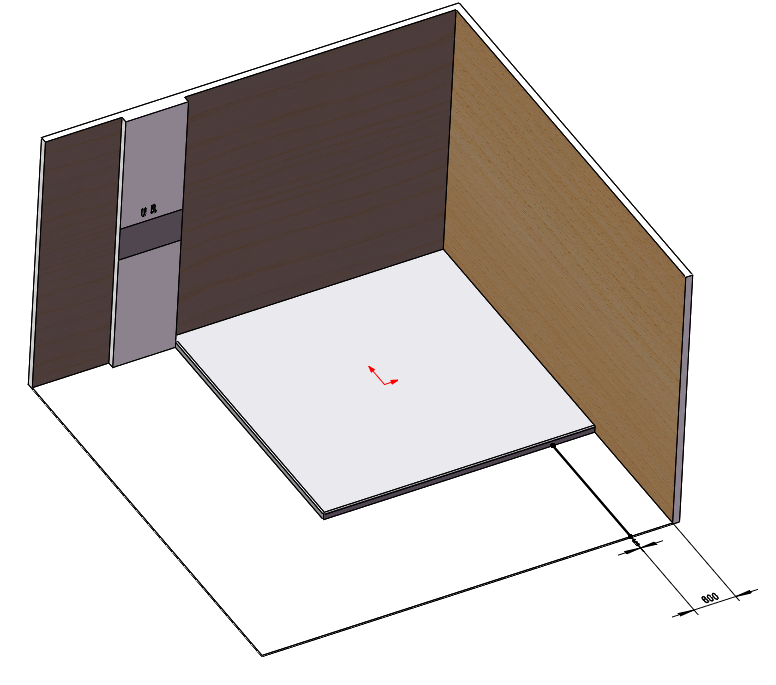

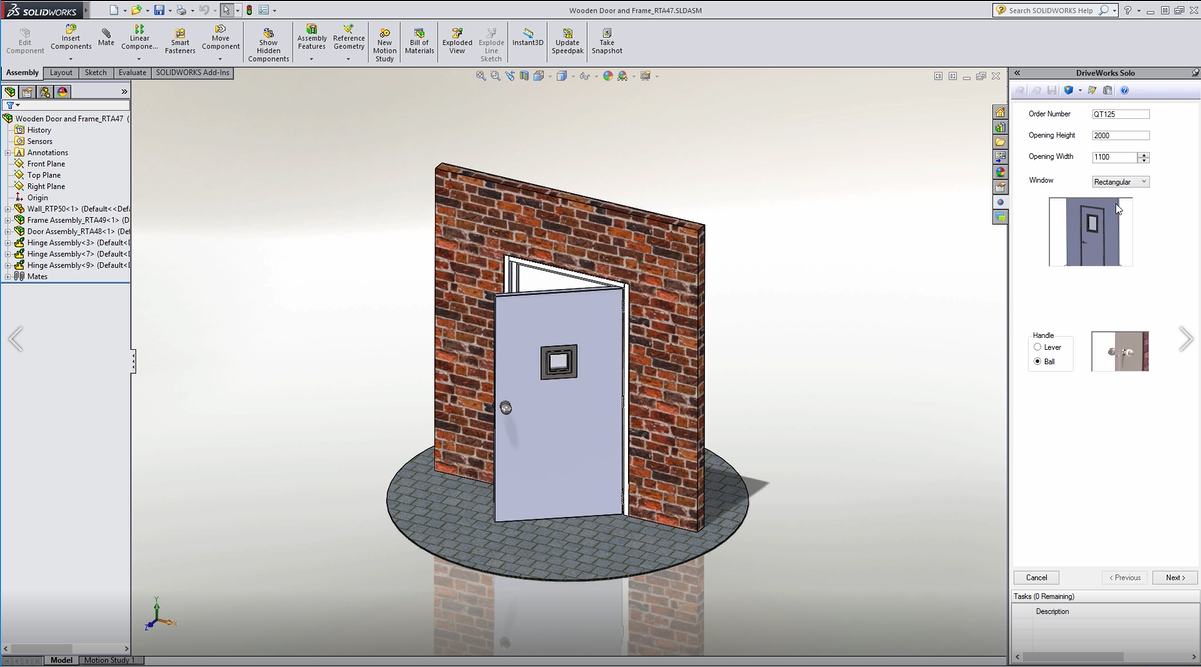

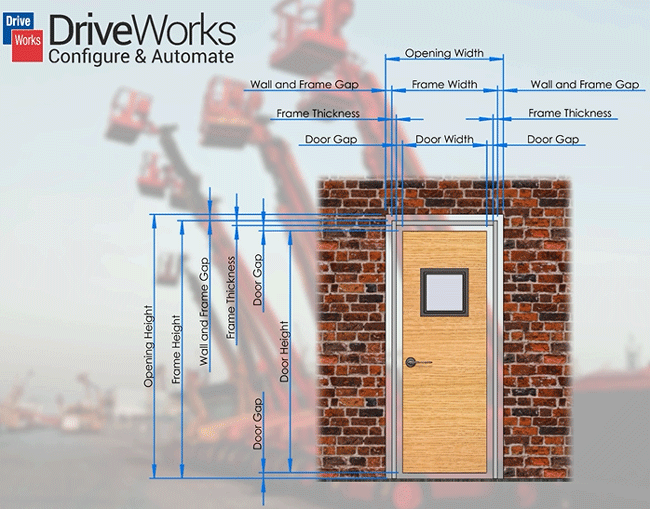

我們這里有一個門的設計，那么在這里通過DriveWorks的設置我們可以設置門的材質/設置把手的類型/設置窗戶的形狀/設置門的大小。先以門的大小為例，我們一定要清晰門與門框與墻體之間變化的規則
門變化→門框變化→墻體變化
門寬度變化→門框?qū)挾茸兓?/span>→墻體寬度變化
門高度變化→門框高度變化→墻體高度變化
這里我們可以Opening Width作為輸入變量

那么
Opening Width=FrameWidth + 2x Wall and Frame Gap
Opening Width=Door Width ＋2x（Wall and Frame Gap+Frame Thickness）
同樣道理高度關系也是如此。

在尺寸關系確認過以后，我們可以按照Drive Works的規則來關聯他們

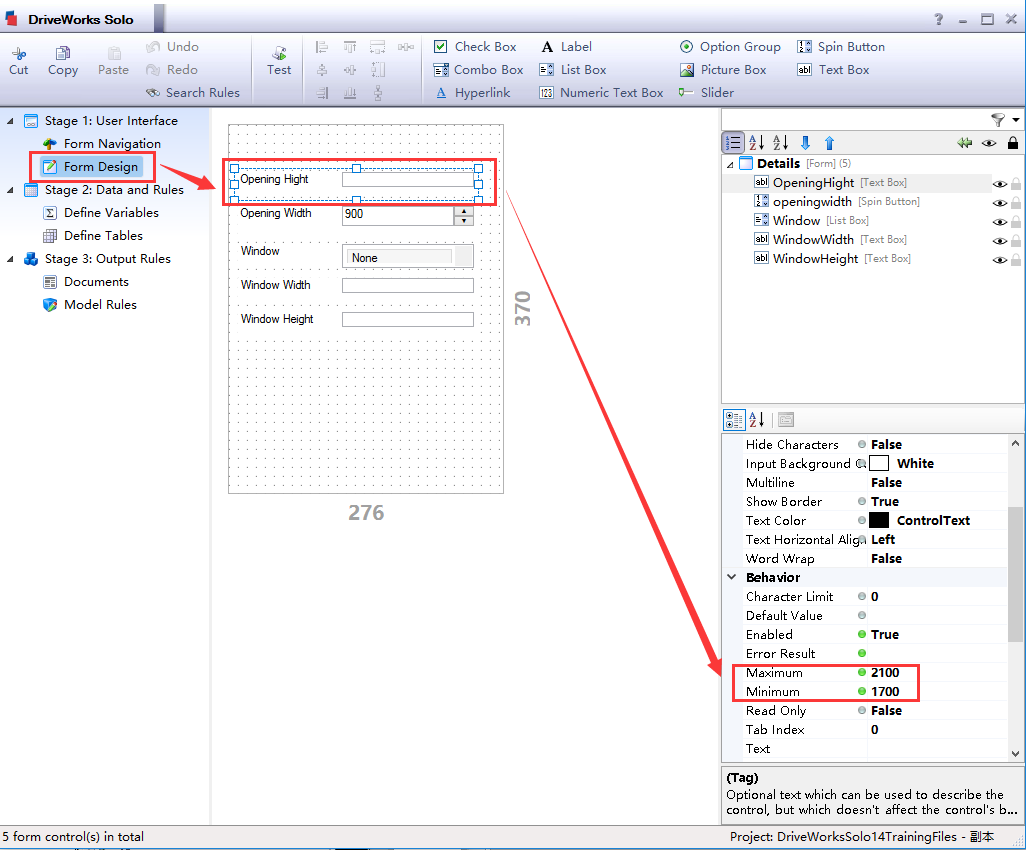

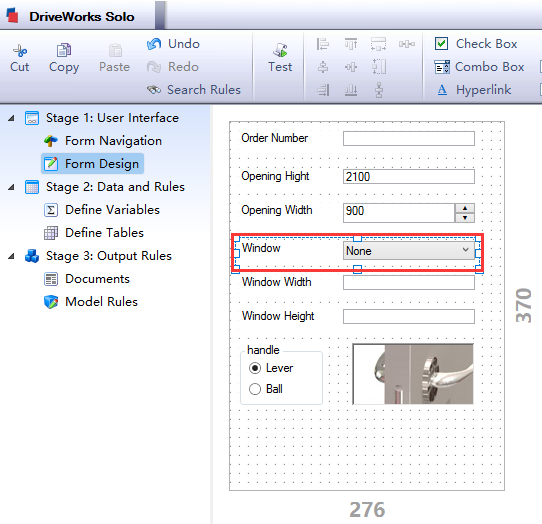

Step1、設定UI界面，設定Openging Hight/Openging Width作為輸入變量（并且設定其上下限的值）

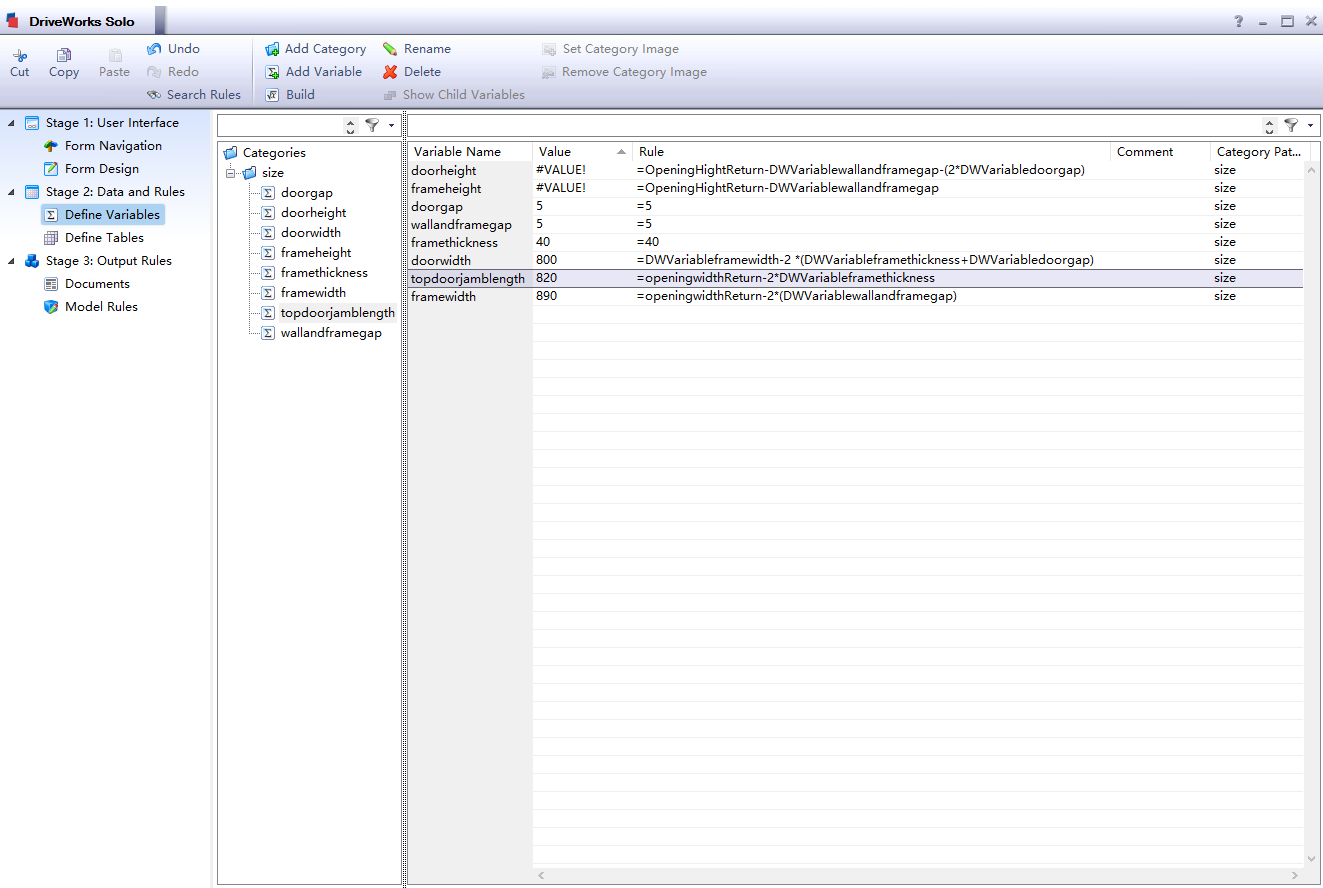

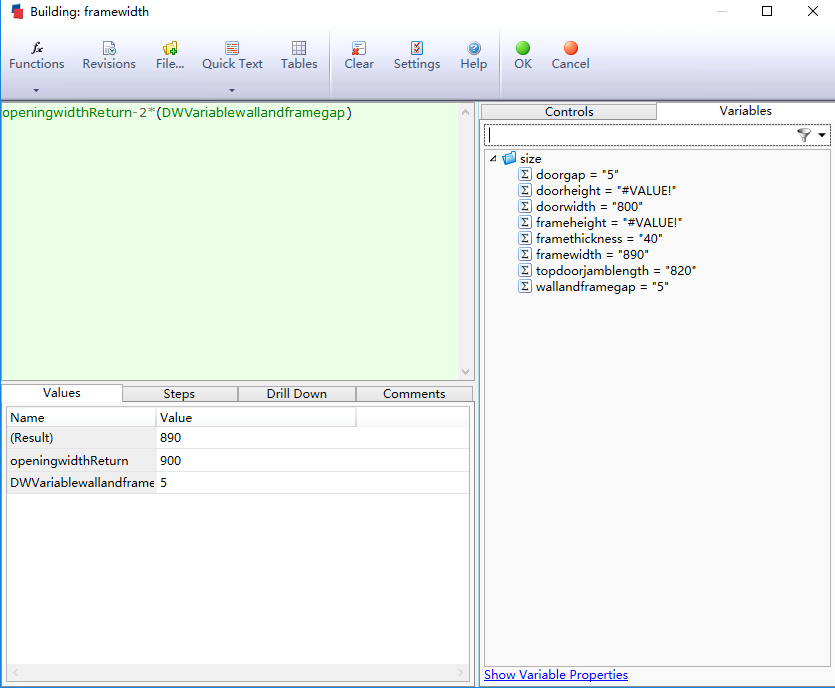

Step2、通過建立變量關系關聯Opening  Width和 FrameWith的關系，即FrameWidth = Opening With – 2*Wall and Frame Gap。其中：Opening Width為輸入變量（墻體寬度），Wall and Frame Gap 為墻體和門框縫隙，Frame Width 為門框?qū)挾取?/span>

通過這些函數的加減乘除，我們即完成了 門框變化→墻體變化 的關聯，當然剩余的
門變化→門框變化→墻體變化
門寬度變化→門框?qū)挾茸兓?/span>→墻體寬度變化
門高度變化→門框高度變化→墻體高度變化
這些關聯都需要我們以上邊的形式手動添加

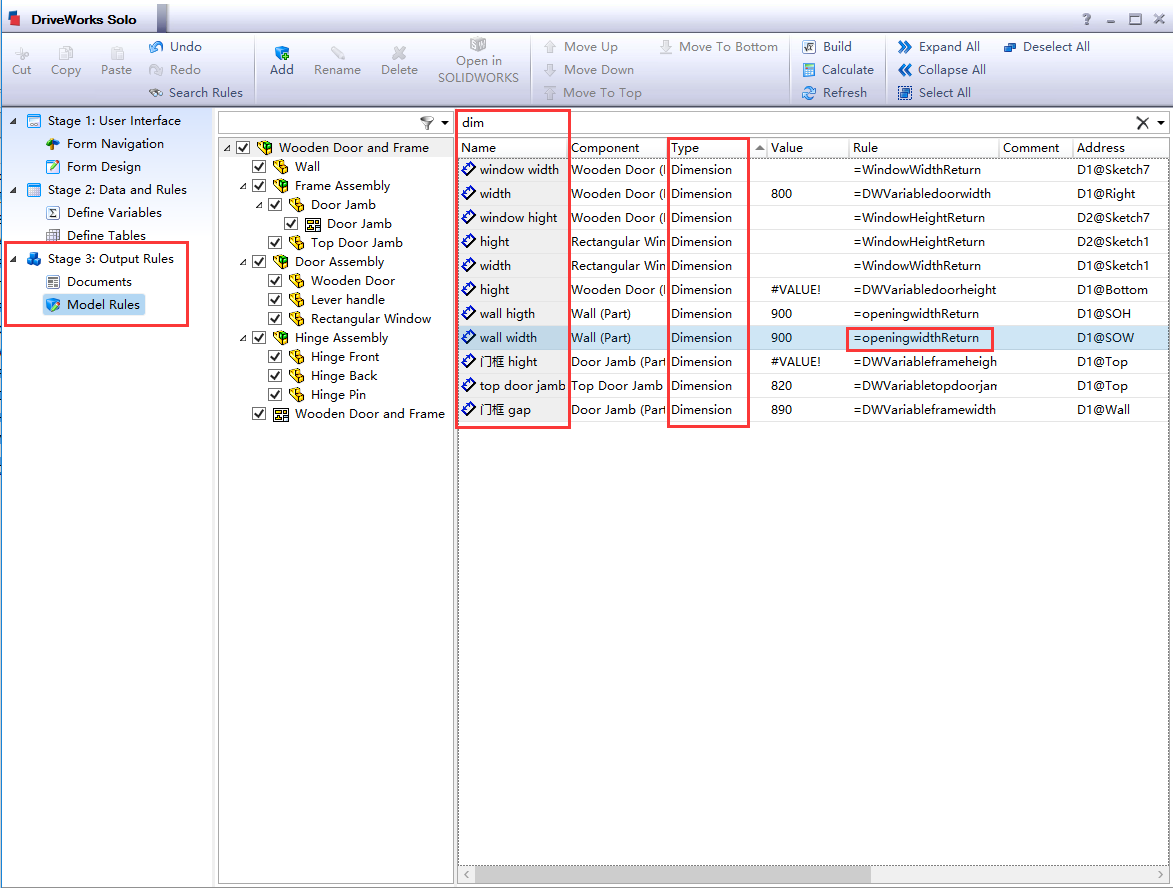

Step3接下來，我們就可以把這些變量關聯到模型尺寸上。

當我們把參數間規則設定好之后，可以看到任務窗格中的DriveWorks Solo UI界面，這時我們可以來驗證一下尺寸關聯是否正確，如果模型變更時候出現錯誤，說明尺寸間關聯存在錯誤，需要自己進入變量界面查找關聯關系，修改其規則。

通過上邊的實例我們已經確認Drive Works中尺寸對模型的驅動方式。下面我們來看另外一個實例，Drive Works中對特征或零件的壓縮與解壓選擇：Ex：設置windows 列表 包含：“None|Rectangular|Circular”

這里邊涉及到一個問題，就是當我們在UI界面中選擇窗口為“None”時候，這時候門上的槽口要被壓縮；如果UI界面選擇窗口為“Rectangular”時候，門上的槽口要為 方形 ；如果UI界面選擇窗口為“Circular”時候；門上窗口為圓形：

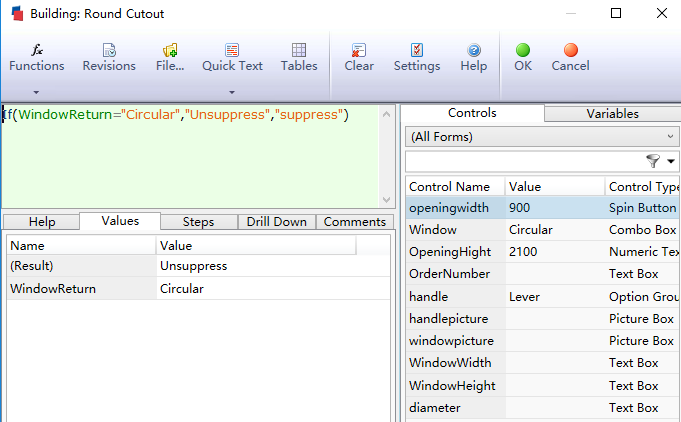

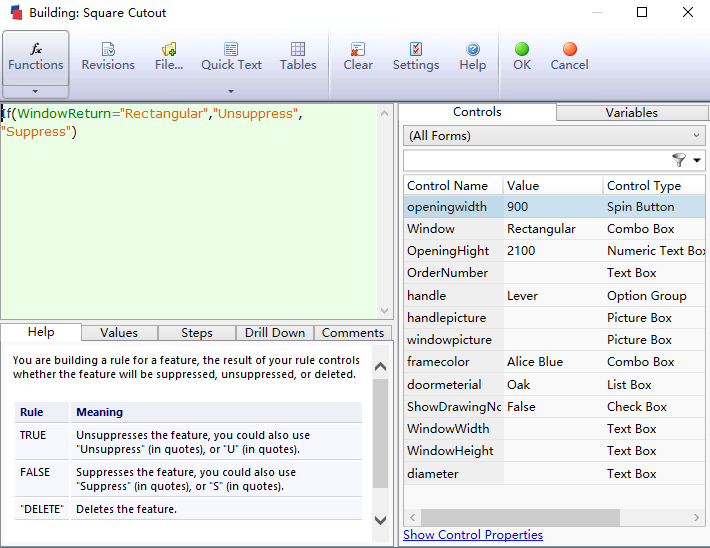

針對于門上的圓形窗口特征變量If(WindowReturn="Circular","Unsuppress","Suppress")：

針對于門上的方形窗口特征變量If(WindowReturn="Rectangular ","Unsuppress","suppress")：

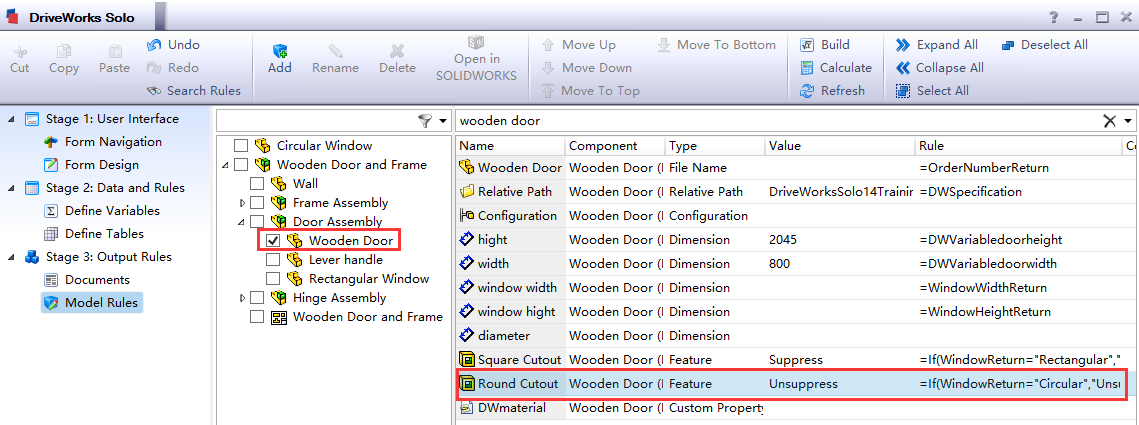

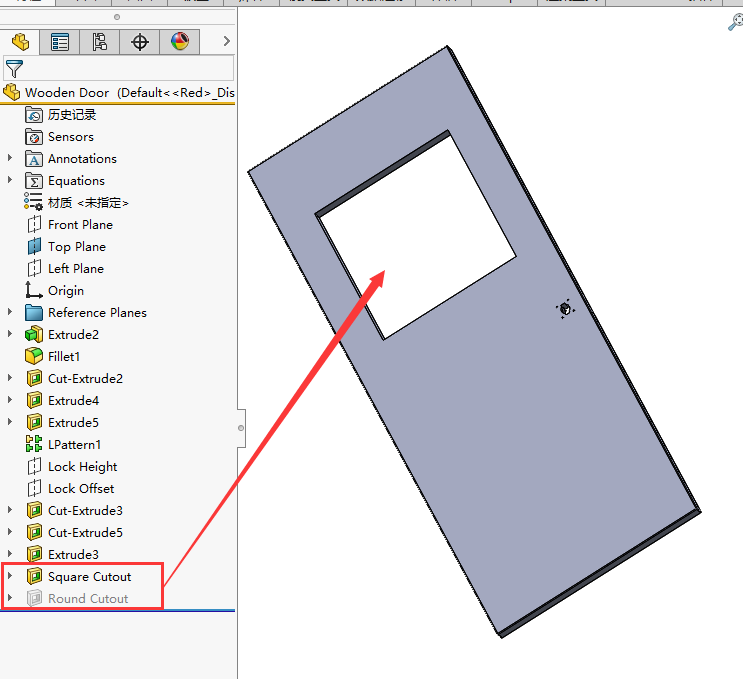

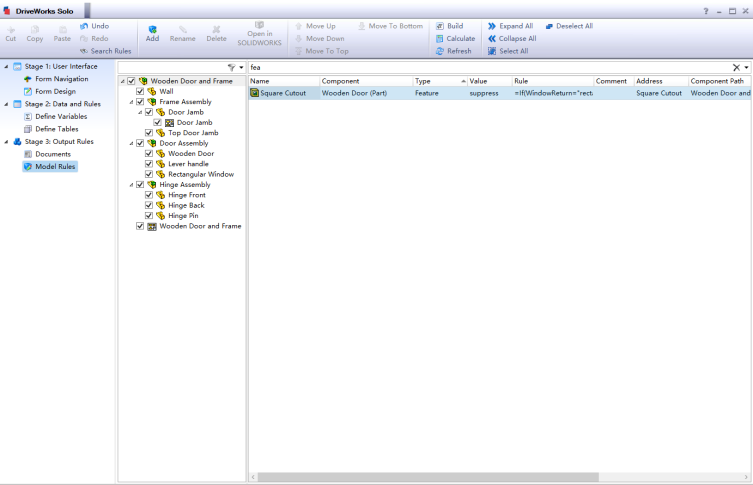

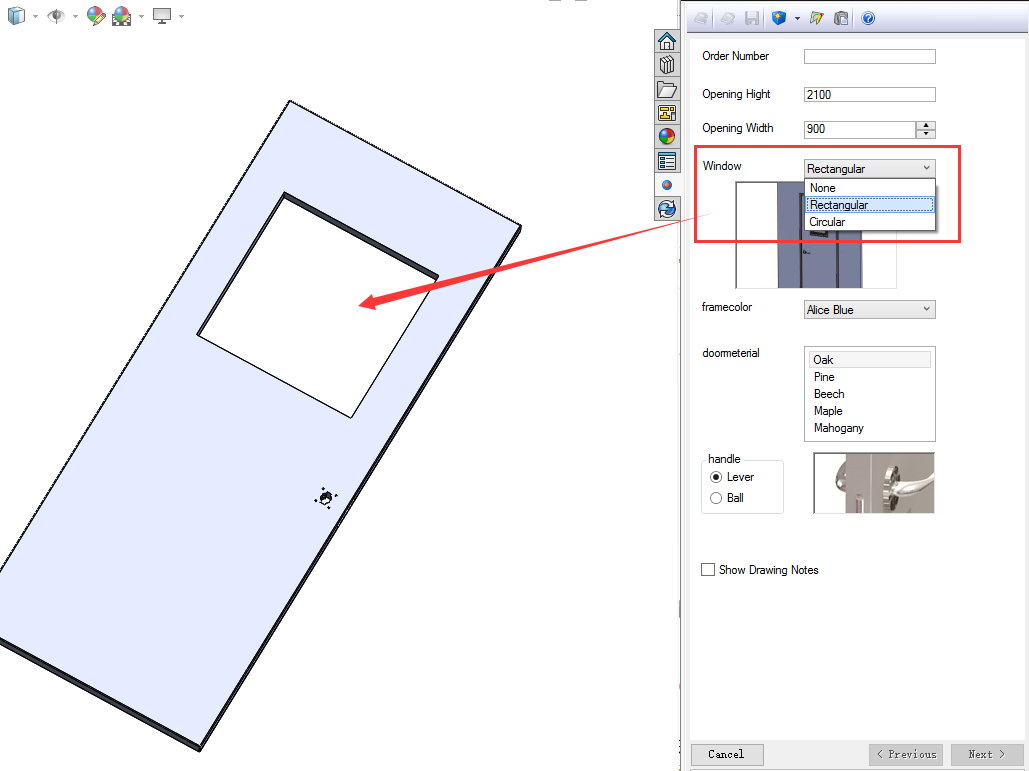

回到SOLIDWORKS界面中對其進行測試，看看UI界面中的windows窗口能否定義門上的槽口為圓或者為方形：

在這里，我們只是實現了門上窗口特征的變更，那么我們要注意到，與窗口特征對應的就是真正的窗戶，這里我們要選擇兩個窗戶進來（一個圓形窗戶，一個方形窗戶），繼續通過if函數對其進行控制：

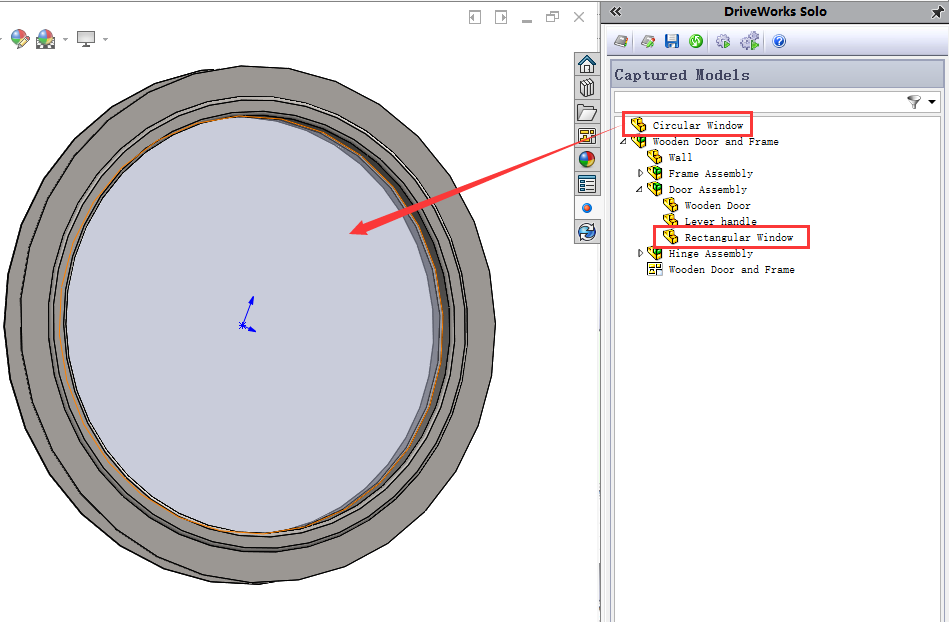

Step1:我們先把Ciruclar Window 捕捉到模型中，確保捕捉的模型中有Ciruclar Window和Rectangular Window

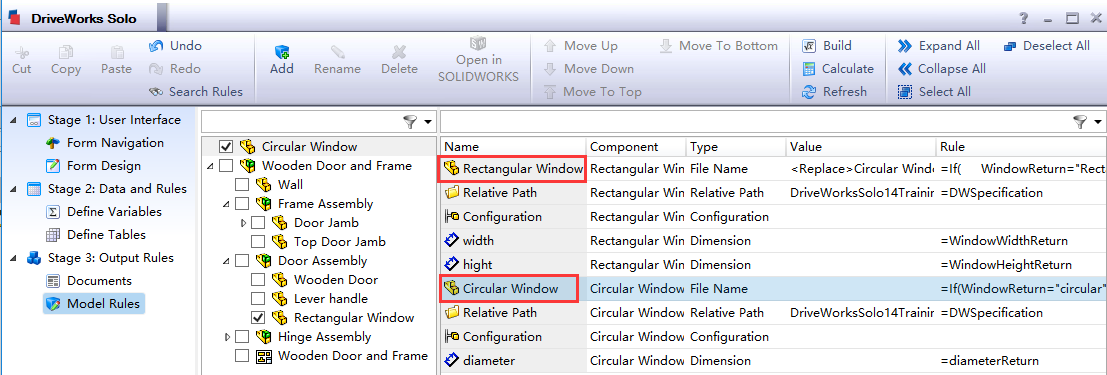

Step2：分別對Ciruclar Window和 Rectangular Window添加規則

對于Rectangular和Circular Window我們分別對其加變量控制，none的時候Rectangular和Circular Window都要被壓縮或者刪除rectangular時候， Circular Window需要被壓縮或者刪除，Circular時候， Rectangular需要被壓縮或者刪除。
Ex：Circular Window：

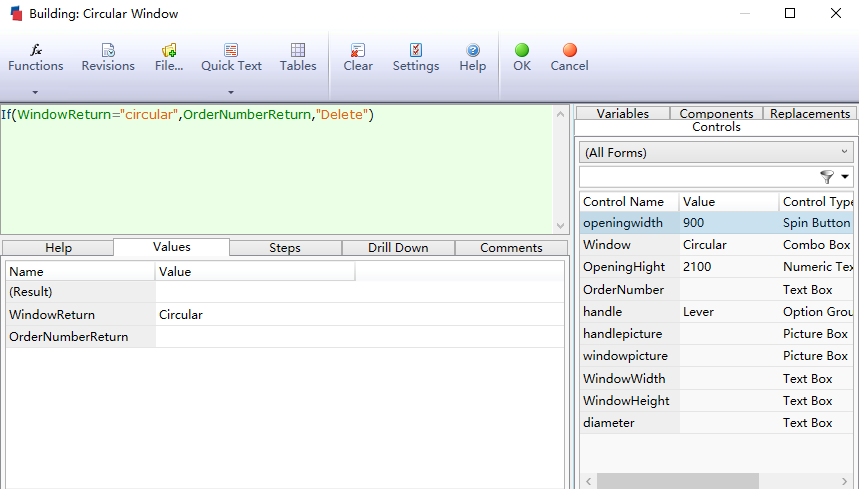

If(WindowReturn="circular",OrderNumberReturn,"Delete")

Ex：Rectangular Window：
If( WindowReturn="Rectangular",OrderNumberReturn,If(WindowReturn="Circular", "Circular Window", "Delete"))

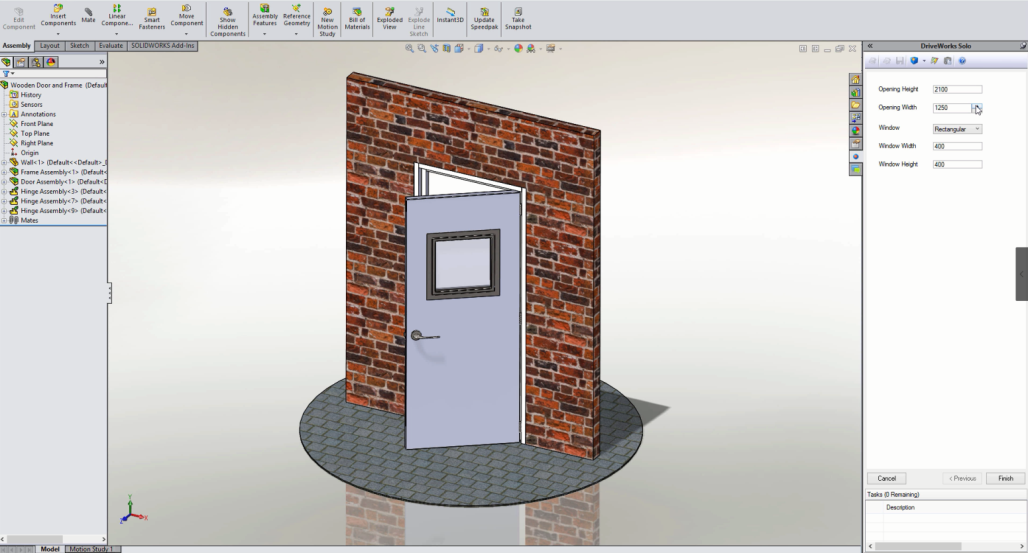

通過上述變量規則的添加，測試Rectangular 和 Circular window 能否正常切換，在SOLIDWORKS界面對其進行測試。

通過上邊的兩個具體實例，相信大家已經對Drive Works的運作方式有所了解,當然Drive Works可達到的效果遠不止如此，我們可以定義模型外觀顏色/材質/屬性/工程圖及其注解/文檔存放位置/報價系統（及模型大小關聯到報價）等。

所以如果能熟練掌握Drive Works Solo 的功能，可以實現我們快速的設計更改，對于相似類模組件的改變達到效率提升效果，極高的提升了工程師的設計效率，是企業競爭的有利工具。它是把模型中離散的尺寸變量手動抓取出來，在Drive Works中進行變量關聯，規則創建，將創建好規則的數據連接回模型上。我們的設計變更從未變得如此的簡單高效！
