之前我們分享過部分SOLIDWORKS技術操作技巧，本期我們分享一些SOLIDWORKS工程圖的技術操作技巧，希望能為大家提供一個完整的思路，改善整體的設計環境，達到最優工作效率。

一、環境篇

和零件、裝配體一樣，SOLIDWORKS 在工程圖中也有著多種不同的作業環境，通過指定的設置方法，可以將工程圖的環境進行相應變更，以滿足不同的工作需求。

1、分離的工程圖

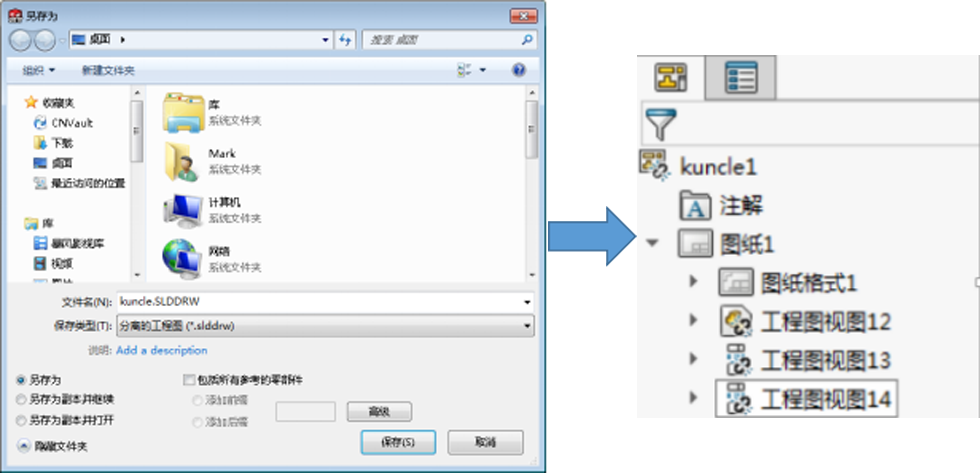

我們可以將普通的工程圖另存為分離的工程圖，那么它有什么作用呢？

簡單來說，設計分離工程圖讓您無需將模型文件裝入內存，甚至無需存在模型文件，即可打開工程圖并進行操作，極大的方便了后續的操作。

2、輕化

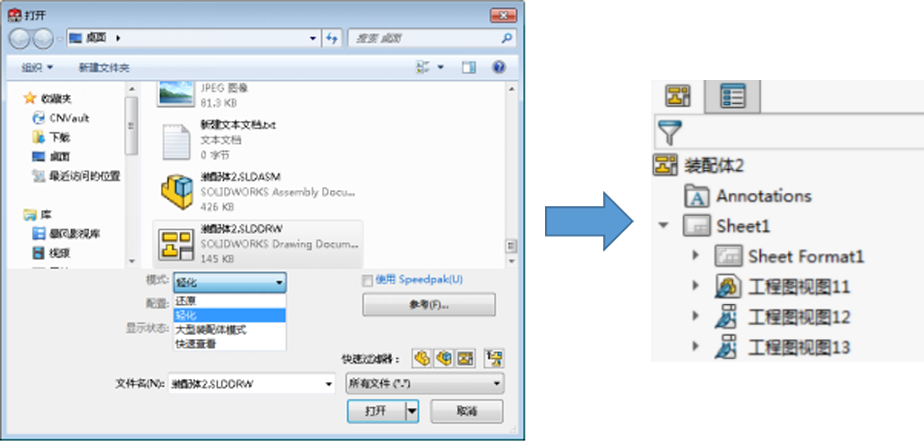

在工程圖中，為了更快更方便的查看圖紙，我們可以用輕化模式打開工程圖，類似于大型裝配體中所使用到的輕化功能。默認情況下，大多數裝配體工程圖以輕化模式打開，因此只有部分模型數據裝入內存，其余的模型數據將根據需要裝入。

3、修改 SOLIDWORKS 默認設置

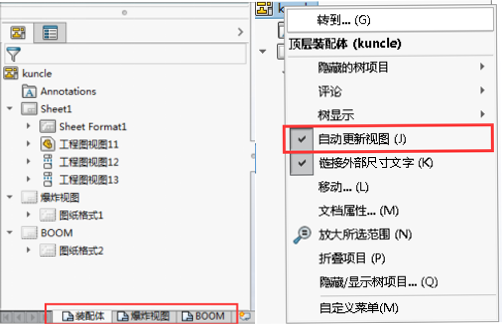

對于工程圖來說，有多種方式可以改善工程圖環境，提高工作效率。最簡單的方法就是采用多圖頁的方式，以簡化單張圖紙的復雜度。或者將工程圖“自動更新視圖”關閉。

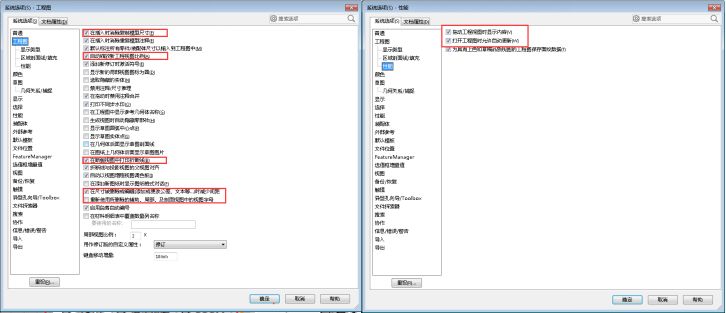

其次，我們可以將 SOLIDWORKS 的一些默認設置修改，以提高軟件的運行速度。在插入時消除復制模型尺寸，自動縮放新工程圖視圖比例，在斷裂視圖中打印折斷線，在尺寸被刪除或編輯時減少間距，重新使用所刪除的輔助、局部、及剖面視圖中的視圖字母，拖動工程圖視圖時顯示內容，打開工程圖時允許自動更新。

4、在插入時消除復制模型尺寸

當我們將“在插入時消除復制模型尺寸”這個功能開啟時（系統預設），模型尺寸被插入工程圖時重復的尺寸不會被插入。

我們還可以將“在尺寸被刪除或編輯時減少間距”功能開啟。當刪除尺寸或從尺寸中移除文字時，會自動重新調整所剩尺寸間的間距。

5、顯示類型

我們可以將插入到工程圖的零件的顯示類型進行修改，具體如下：

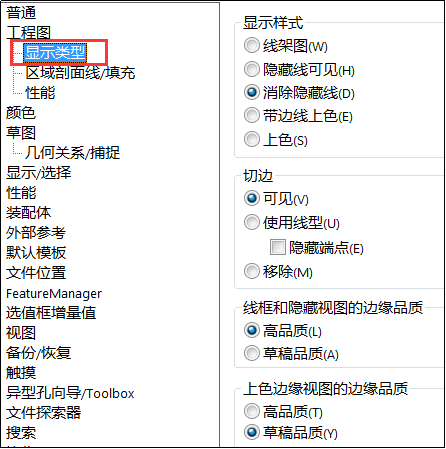

1) 顯示樣式

2) 切邊樣式

3) 線框和隱藏視圖的邊緣品質

4) 上色邊緣視圖的邊緣品質

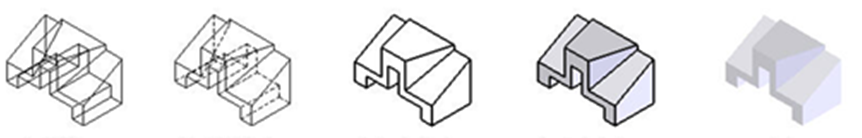

顯示樣式：指定零件或裝配體在工程圖中出現的方式。

上色邊緣視圖的邊緣品質：

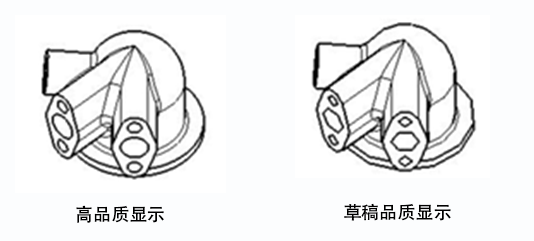

高品質—模型還原，用于高精度。

草稿品質—模型為輕化，用來加快大型裝配體的性能。

二、如何自定義工程圖圖層

在使用二維軟件繪圖時，大多數工程師會對不同類型的線條使用不同的線型、線條粗細、顏色，以便于區分。那么如何在 SOLIDWORKS 的工程圖中將顏色界定為我們所需要的呢？

要實現可以長期使用的自定義工程圖圖層，我們需要先建立所需的圖層，經過設置之后，將其保存為模板，添加至文件路徑下，即可實現工程圖圖層的自定義。

詳細步驟如下：

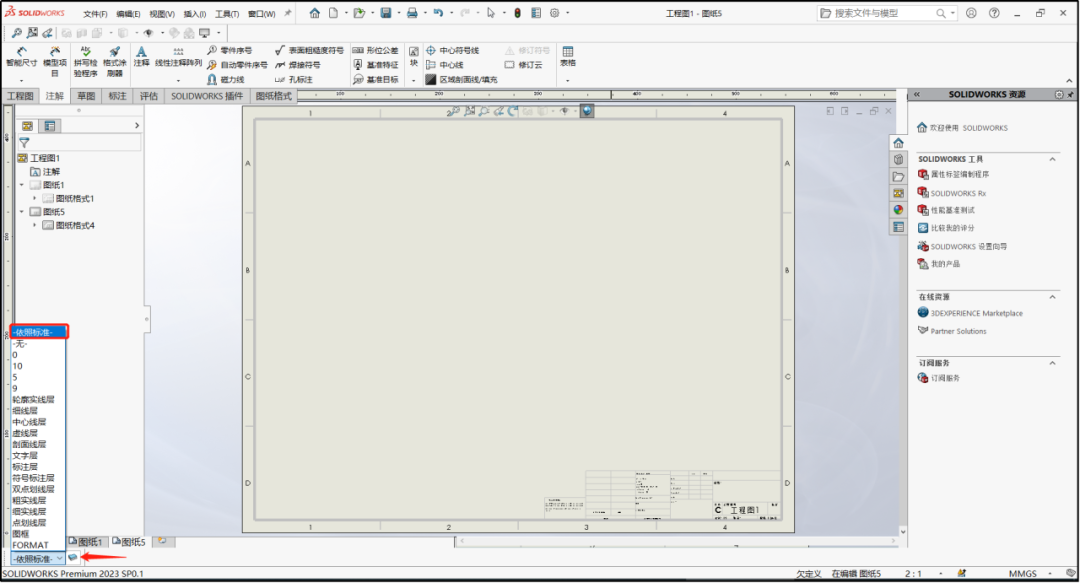

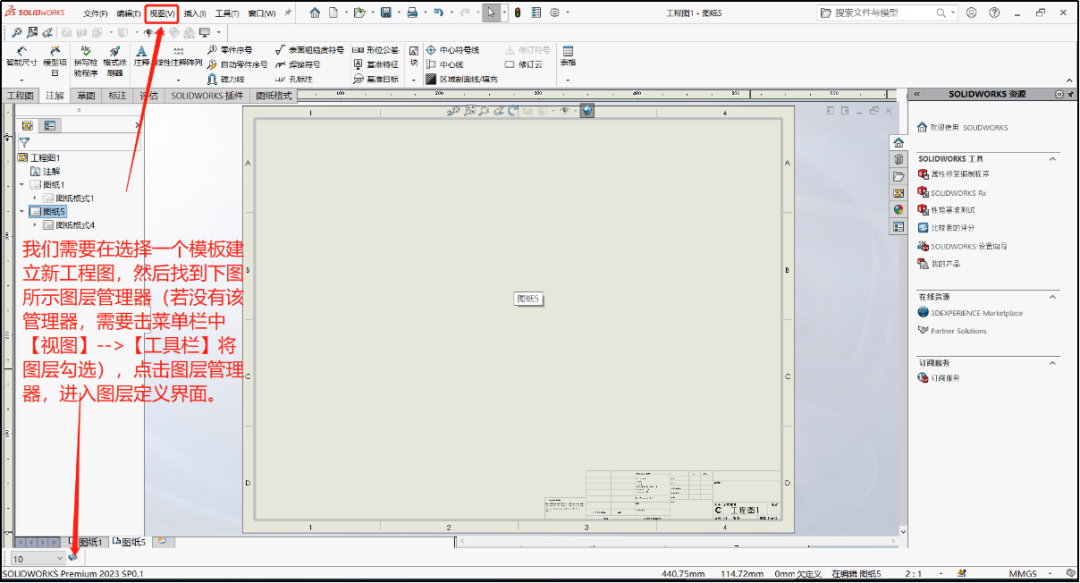

1、選擇一個模板建立新工程圖，然后找到下圖所示的圖層管理器（若沒有該管理器，需要點擊菜單欄中【視圖】→【工具欄】將圖層勾選），點擊圖層管理器，進入圖層定義界面。

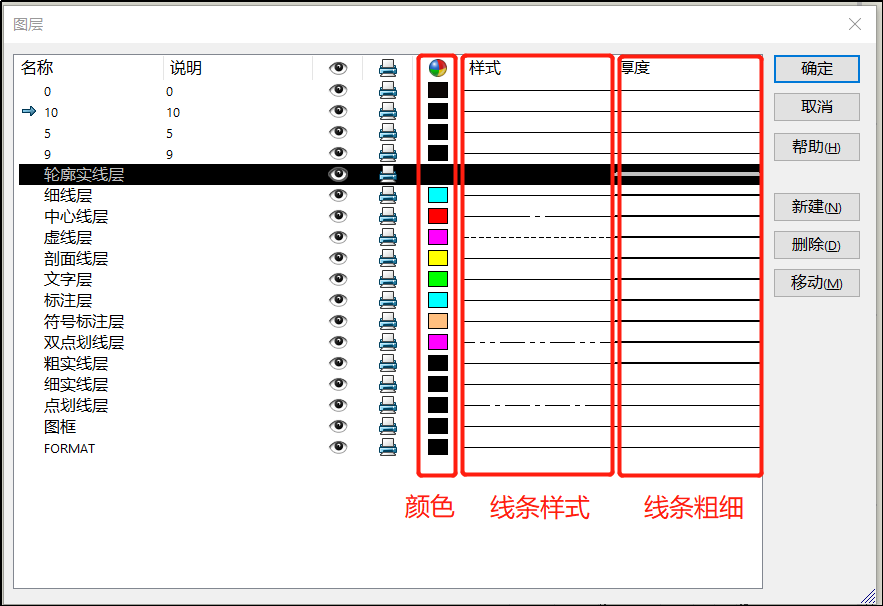

2、在圖層管理器中建立或修改我們需要的線型樣式、粗細及顏色，對于已有圖層，我們也可以對其進行更改。

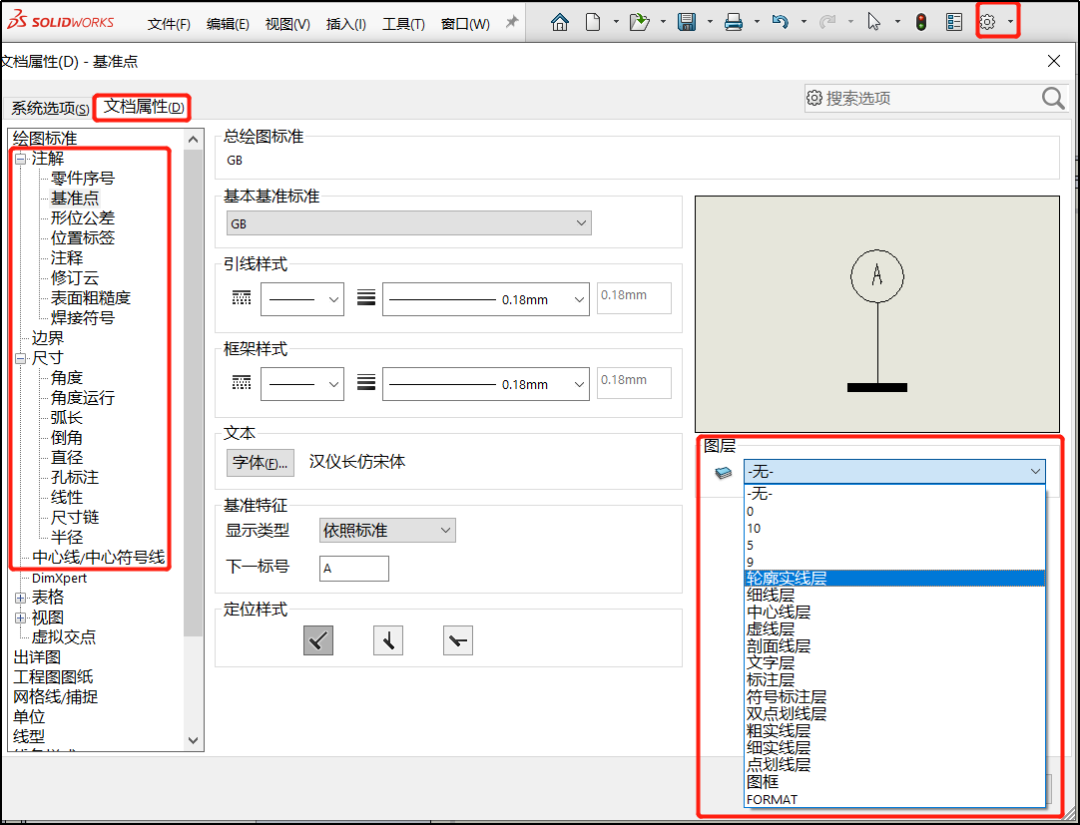

3、圖層創建完成后，選擇【文檔屬性】中對相應的注解與尺寸-指定相應圖層。

 4、接下來是重要的步驟：將圖層設置為“依照標準”，之后軟件會顯示出對應層。

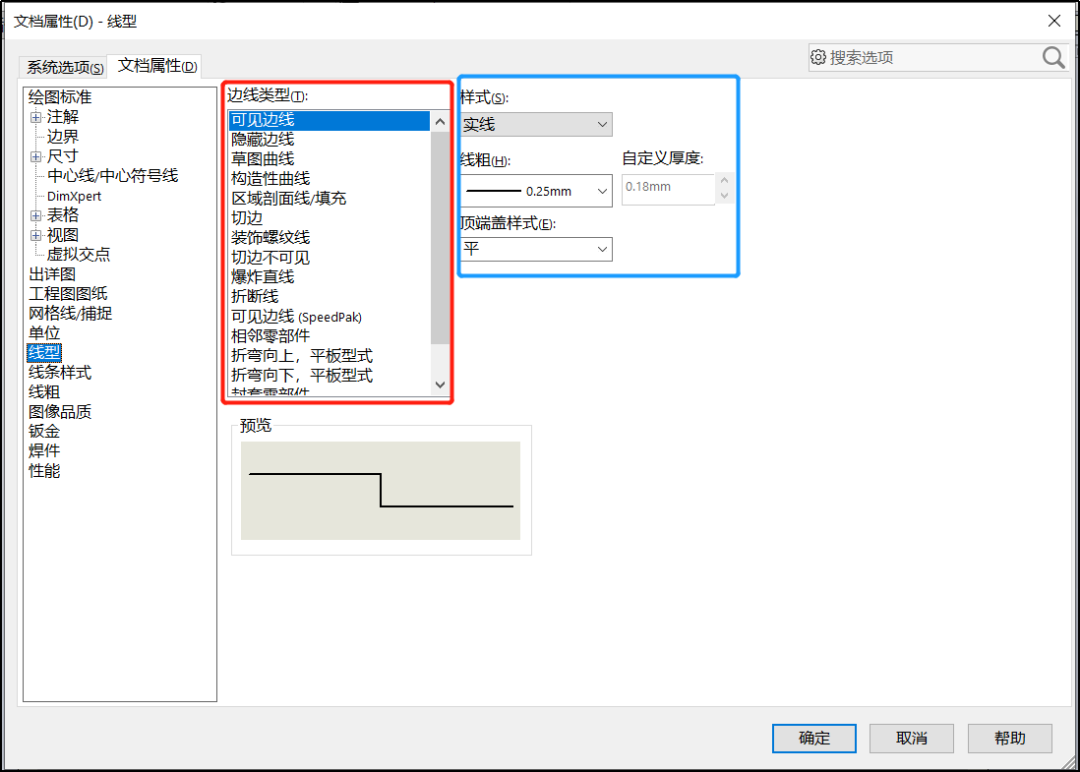

補充：線型也可以在文檔屬性中設置，在默認情況下，SOLIDWORKS 會根據工程圖模板所選擇的標準進行設定。因此，我們選擇了某一項標準之后，一般不需要做改動。

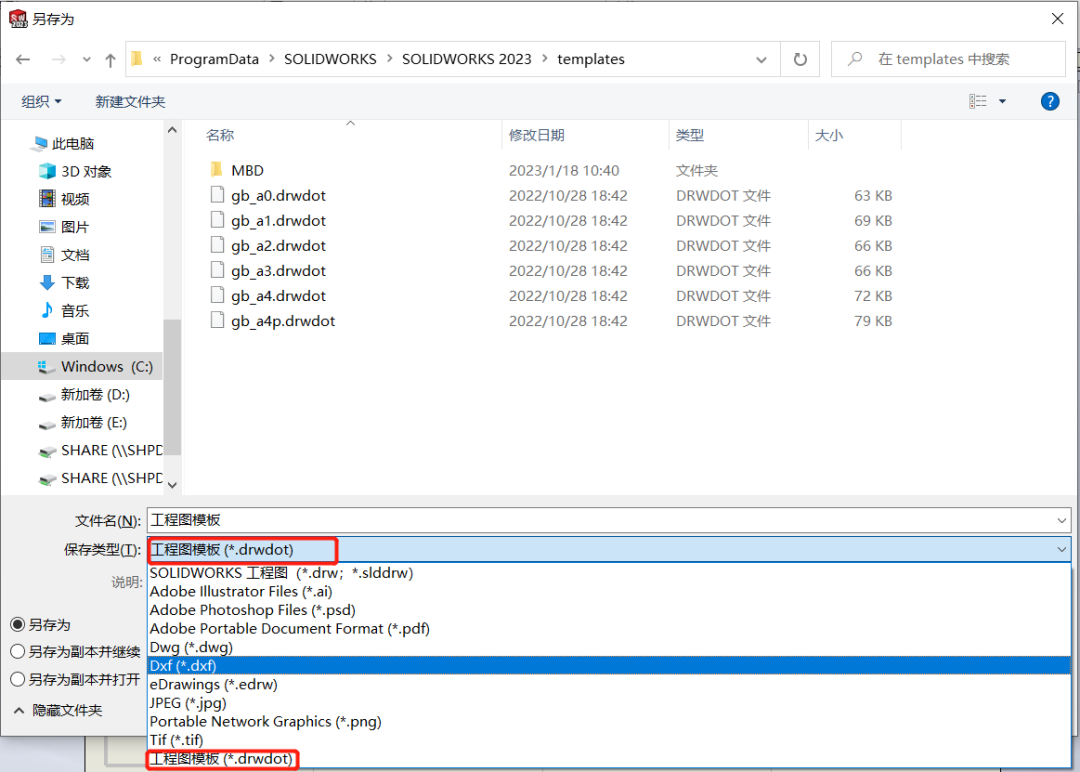

5、以上的設置，我們都是在文檔屬性中去完成的。因此，為了方便我們后續能繼續使用上述內容，需要將此文檔另存為模板。

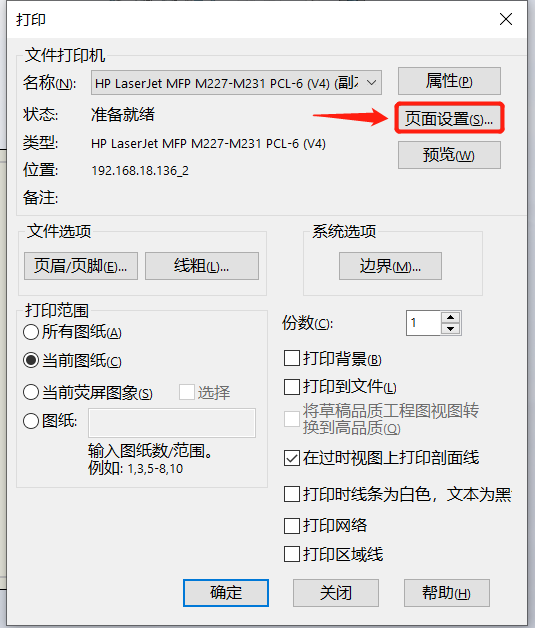

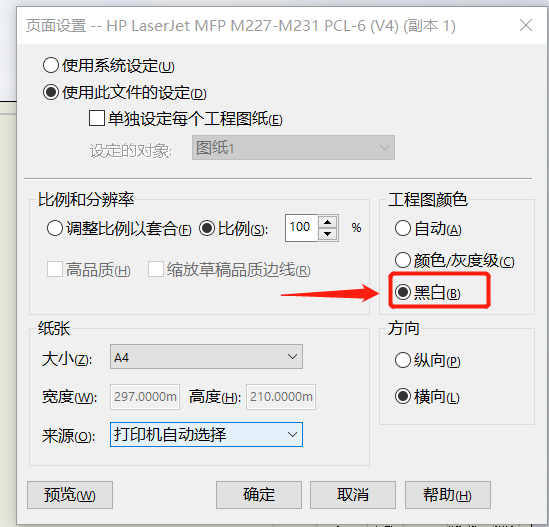

對于帶有顏色的圖層，在打印時也會按照設定的顏色打印！若想以黑白的方式進行打印，還需要在打印的頁面設置中將工程圖顏色選擇為黑白，設置如下圖：

以上就是在 SOLIDWORKS 工程圖的一些方法。如有興趣或需求了解其他干貨技巧，可聯系我們或關注公眾號獲取 SOLIDWORKS 更多完整資訊。
