繼電器模組是把電氣控制柜中的多組繼電器集成化、系列化、模塊化設計，為設備節省空間。

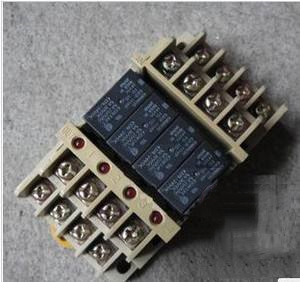

繼電器模組是把電氣控制柜中的多組繼電器集成化、系列化、模塊化設計，為設備節省空間。項目設計過程中，繼電器模組這樣的設備是應用的非常廣泛的，但是工程師在使用SOLIDWORKS Electrical進行設計時，往往會出現不知道怎么去制作這樣的設備型號。在本文中，以歐姆龍的G6B-4BND24V 繼電器模組為例，該型號包含4組繼電器。

操作步驟如下：

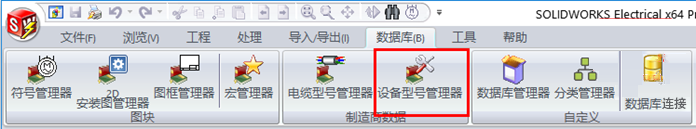

1、打開數據庫中的設備型號管理器

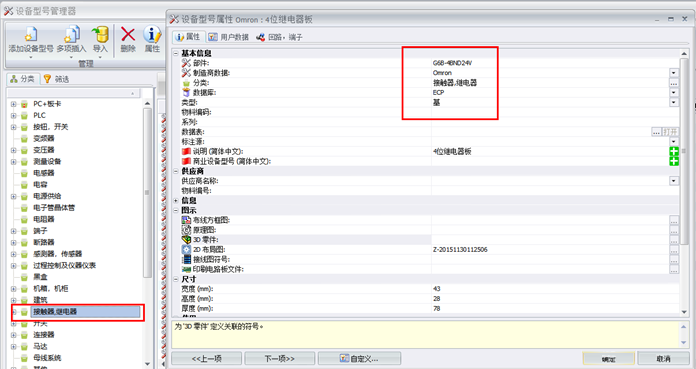

2、創建設備型號，填寫參數。

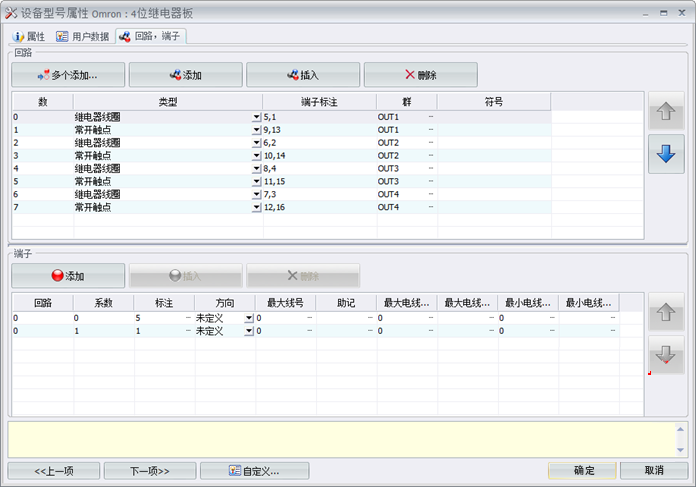

3、在“回路，端子”中，添加回路類型。特別注意群的設置，一組繼電器為一個獨立的群。（具體的回路類型請根據實際情況來添加）

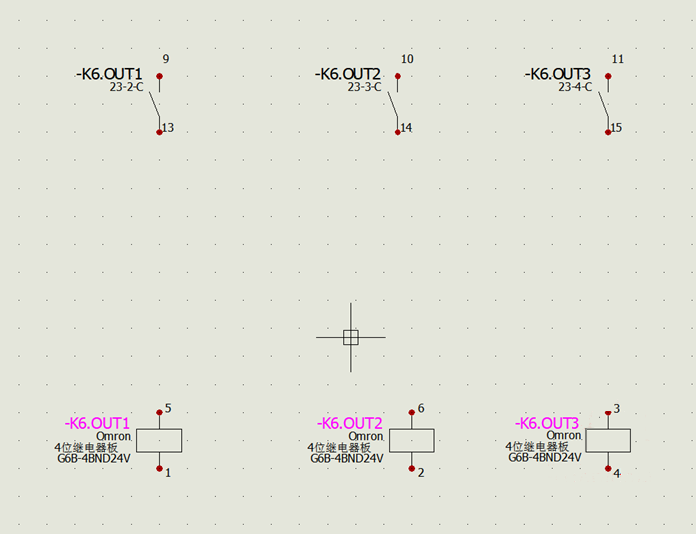

4、在使用時，當放置了符號后，對應的線圈或觸點上會顯示出來自于哪一個群。

5、優點：

a) 同組的觸點和線圈符號顯示同一個群，符號在圖紙中顯示出來的不同群組，表達更清晰；

b) 多個符號關聯時只有一個設備信息，物料數據更準確；

參考內容：SOLIDWORKS Electrical幫助文件
