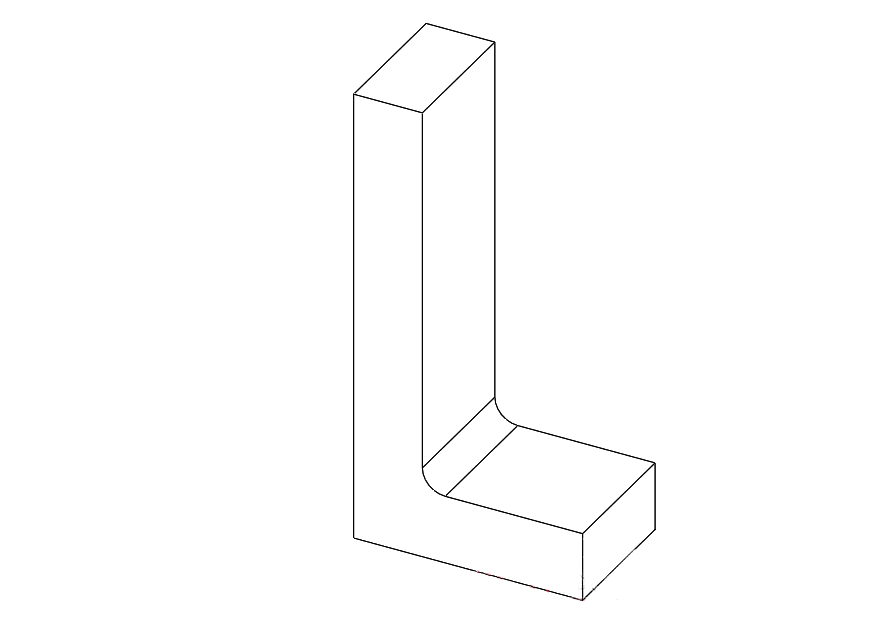

Simulation有限元分析網格劃分技巧，我們將通過一個L型的模型來講解一些網格的劃分技巧。此模型高100mm、寬50mm、厚度15mm，圓角大小5mm。

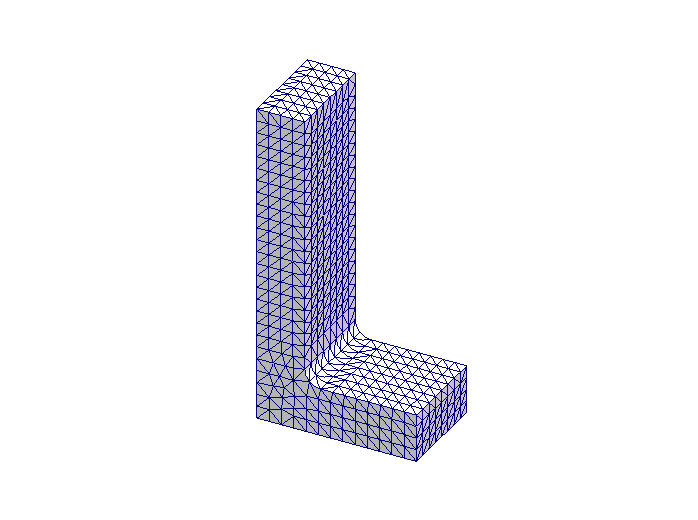

我們進行有限元分析時，網格劃分是必不可少的。那么，針對于不同的模型，網格大小或者說數量需要多少呢？網格劃分需要從先整體，再局部，并針對不同的特征大小劃分大小不同的網格。針對于此模型，我們可以先用整體大小網格進行劃分，效果如下：

從上圖網格顯示，如何評估網格品質是否能滿足計算的精度呢？

首先判斷整體厚度方向（最薄的位置），此模型是15mm，網格的層數分布有4層，從以往的經驗來看，在厚度方向有2層以上網格，是能夠滿足計算精度的。此劃分方式，單個網格大小為4mm左右，15mm/4mm，網格層數為4層。

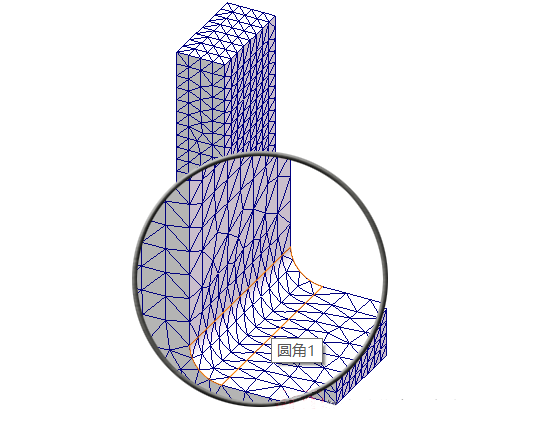

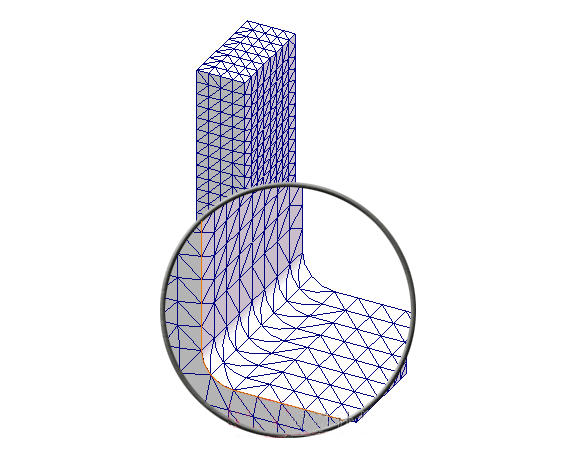

此模型最小的特征為圓角位置，可以觀察到，圓角位置，網格層數，勉強顯示為2層，圓角大小是5mm，是無法完全劃分出2個4mm的網格的。在此位置，需要更小的網格劃分。根據2層以上的經驗值，我們可以“應用網格控制”，在此位置劃分2.5mm的網格大小，效果如下圖

以上是Simulation有限元分析網格劃分技巧的流程，如有任何問題或建議歡迎咨詢成都恒睿！
