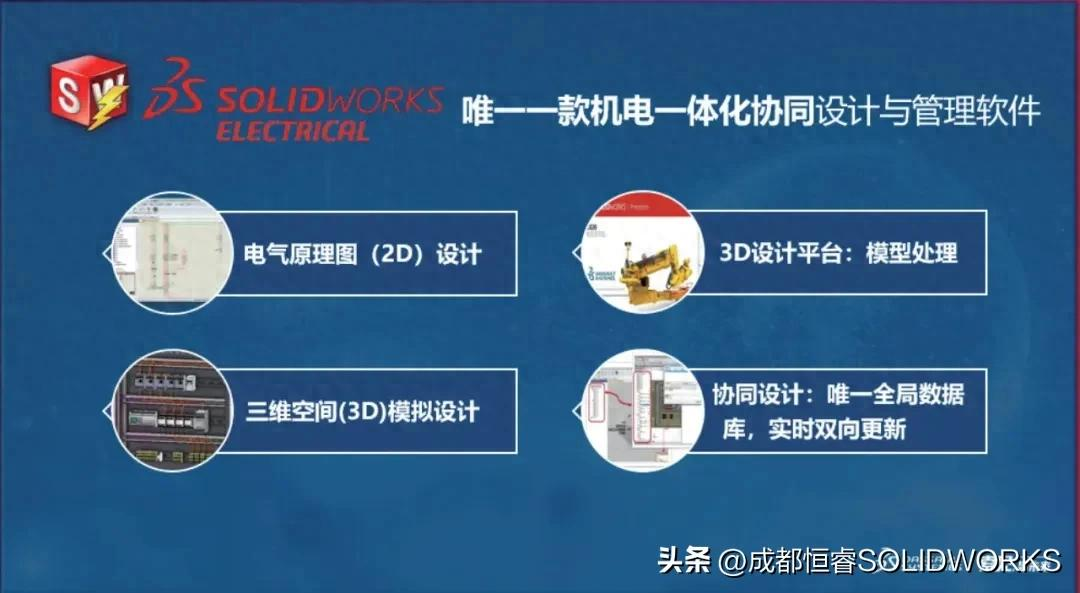

01何謂真正的機電協同設計平臺？

一個合格的平臺需兼?zhèn)渌拇蠛诵哪芰Γ?/span>

1. 基于數據庫的高效精準電氣原理圖設計能力；

2. 強大的3D模擬仿真能力：涵蓋空間布局、智能布線、線長計算與空間避讓；

3. 專業的大裝配體處理能力：快速打開、編輯持續演變的復雜模型（含標準低壓電氣件及動態變更的裝配體）；

4. 數據的實時雙向交互：確保模型與電氣變更無縫同步

只有同時具備這四個方面的能力，我們才認為他是真正的機電一體化設計平臺，SOLIDWORKS Electrical 就是這樣的一個平臺，也是當今世界惟一的電氣協同設計平臺。

02什么是SOLIDWORKS Electrical?

SOLIDWORKS Electrical是一款專業的電氣設計管理軟件，專為工業電氣及自動化工程設計提供解決方案。它基于標準的Windows操作界面，擁有強大的數據管理庫，幫助電氣工程師在更短的時間內完成更高效、更準確的設計。

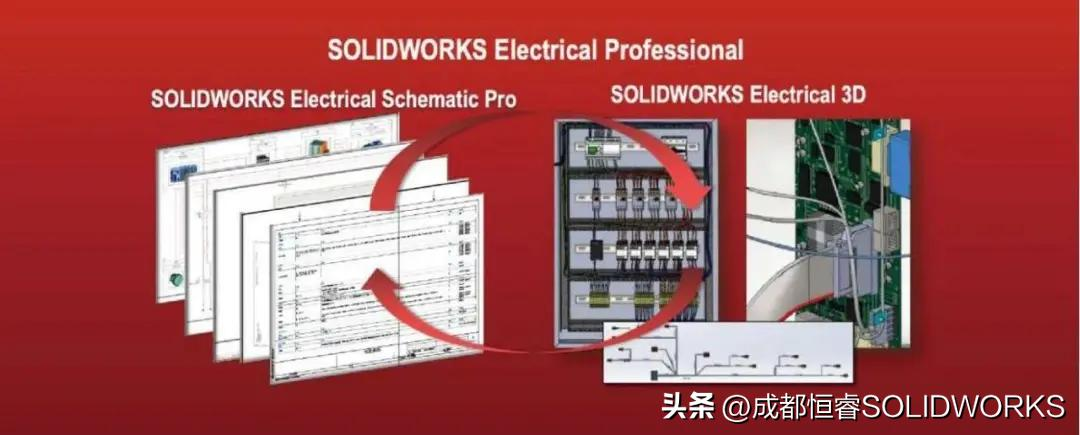

SOLIDWORKS Electrical由兩大模塊組成:

• 2D原理圖設計模塊(SOLIDWORKS ElectricalSchematic Professional)

• 3D設計模塊(SOLIDWORKS Electrical3D Professional）

模塊選擇建議:

1. SOLIDWORKS Electrical Schematic Professional：僅需設計電氣2D原理圖；

2. 需要3D設計，則需同時購買2D和3D模塊。

3. 對于單個工程師,推薦選擇 SOLIDWORKS Electrical Professional專業包包含2D和3D模塊，但僅限單個用戶使用。

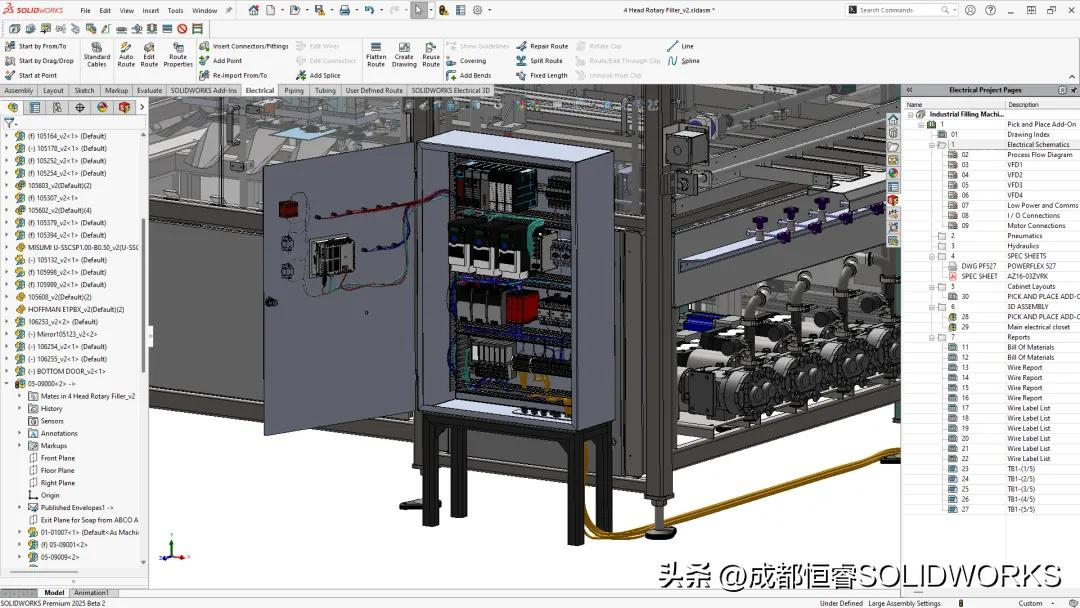

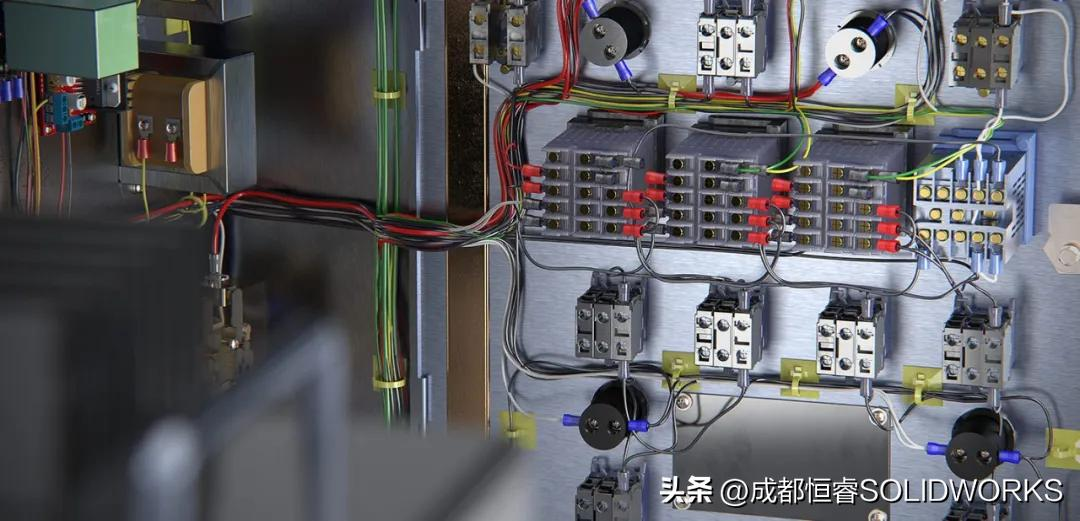

將電氣原理圖設計數據與設備或其他產品的 SOLIDWORKS3D 模型雙向且實時地集成在一起。SOLIDWORKS Electrical 3D 使您可以方便的進行空間布局,根據模型進行開孔,并采用先進的 SOLIDWORKS布線技術進行自動布線，電線計算、電纜和線束的長度，線槽填充率計算，實現路徑的避讓管理，同時還能保持電氣和機械設計之間的設計和 BOM 同步。

03SOLIDWORKS Electrical核心功能特點

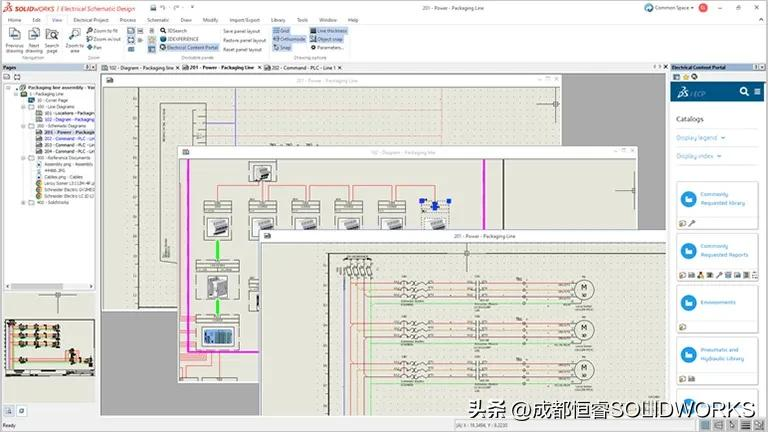

1、SOLIDWORKS Electrical Schematic Professional

功能特點：

• 內置IEC、GB等標準符號庫。

• 提供1730多家制造商的零件信息及3D零部件模型庫

• 支持多種文件格式導入導出(DWG/PDF/EXCEL)

• 強大的嵌入式部件庫，包含超過1億個部件

• 支持多用戶協作,權限管理靈活

• 安裝簡便,運行穩定,硬件需求

2、SOLIDWORKS Electrical 3D

功能特點：

• 與SOLIDWORKS無縫集成，實現電氣原理圖與3D模型的雙向?qū)崟r集成

• 支持多種格式模型讀取與編輯

• 智能裝配與空間布局

• 智能開孔

• 自動布線(電線、電纜、線束)

• 線長計算、線槽填充率計算及路徑避讓管理

• 保持電氣與機械設計之間的BOM同步

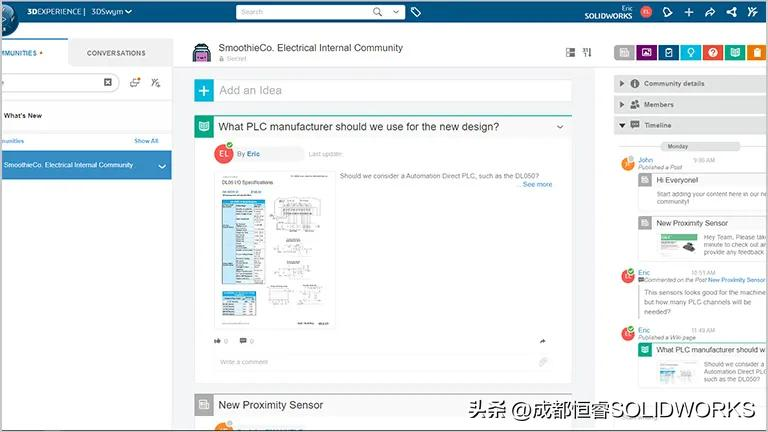

3、與PDM 集成

• 與SOLIDWORKS PDM無縫集成，實現電氣項目、圖紙、BOM及部件庫的統一管理

• 支持項目存儲、版本控制、流程管理、權限管理等

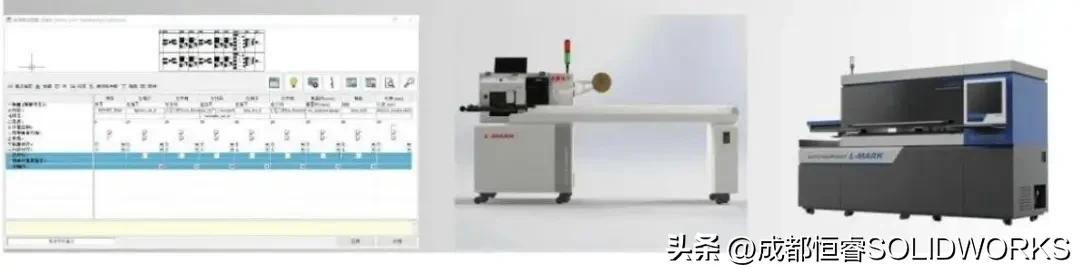

4、裁線機集成

• 無縫集成國內外主流裁線機品牌，如:力碼科、海普銳、長麗等

• 自動導入裁線機所需電線數據:源,目標,電線端子類型,截面積,顏色,長度等信息

5、可視化接線

• 優化,檢查布線是否準確

• 輕量化模型及3D布線,方便布置到現場顯示屏

• 掃碼槍(OCR)掃描電線號碼，自動跳轉到現場顯示屏,并高亮顯示該電線

• 統計完成率
